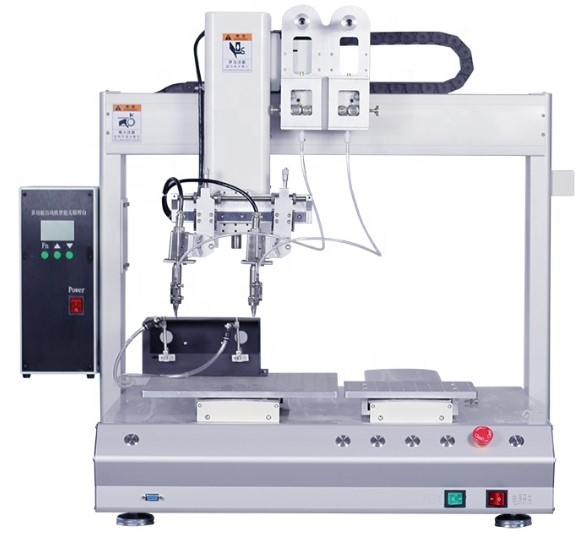

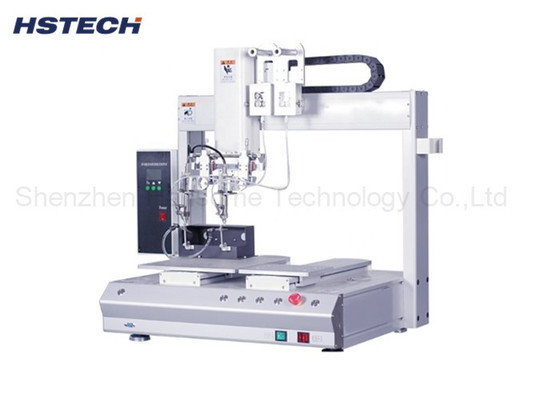

ম্যানুয়াল প্রোগ্রামিং সহ সিগন্যাল বা ডুয়াল ওয়ার্কিং স্টেশন টেবিলটপ স্বয়ংক্রিয় সোল্ডারিং রোবট

ম্যানুয়াল প্রোগ্রামিং সহ সিগন্যাল বা ডুয়াল ওয়ার্কিং স্টেশন টেবিলটপ স্বয়ংক্রিয় সোল্ডারিং রোবট

পরিচয় করিয়ে দিন
টেবিলটপ সোল্ডারিং রোবট একটি ছোট ডেস্কটপ অটোমেটেড ওয়েল্ডিং রোবট যা প্রধানত ইলেকট্রনিক পণ্য উত্পাদন শিল্পে এসএমটি (পৃষ্ঠ মাউন্ট প্রযুক্তি) উত্পাদন লাইনে ব্যবহৃত হয়।

নিচে টেবিলটপ সোল্ডারিং রোবটের একটি বিস্তারিত ভূমিকা দেওয়া হল:

পণ্যের বর্ণনাঃ
টেবিলটপ সোল্ডারিং রোবট একটি ছোট রোবট সরঞ্জাম যা বিশেষভাবে পিসিবি বোর্ডগুলির স্বয়ংক্রিয় সোল্ডারিংয়ের জন্য ব্যবহৃত হয়।
এটি একটি রোবোটিক বাহুর কাঠামো গ্রহণ করে এবং পিসিবি বোর্ডের সুনির্দিষ্ট এবং স্বয়ংক্রিয় ldালাই অর্জনের জন্য পেশাদার ldালাই সরঞ্জাম দিয়ে সজ্জিত।

প্রধান কার্যাবলী এবং বৈশিষ্ট্যঃ
অটোমেটেড ওয়েল্ডিংঃ প্রোগ্রামিং কন্ট্রোলের মাধ্যমে, রোবট পিসিবি বোর্ডের সম্পূর্ণ স্বয়ংক্রিয় ওয়েল্ডিং প্রক্রিয়া উপলব্ধি করতে পারে।
উচ্চ গতি এবং উচ্চ নির্ভুলতাঃ রোবট বাহু নমনীয়ভাবে এবং দ্রুত সঞ্চালিত হয়, এবং ওয়েল্ডিং নির্ভুলতা 0.1 মিমি মধ্যে পৌঁছাতে পারে।
শক্তিশালী নমনীয়তাঃ বিভিন্ন আকার এবং আকৃতির PCB বোর্ডের জন্য উপযুক্ত, ভাল সামঞ্জস্যের সাথে।
ব্যয় সাশ্রয়ঃ ম্যানুয়াল ওয়েল্ডিং উল্লেখযোগ্যভাবে হ্রাস করুন, উত্পাদন দক্ষতা উন্নত করুন এবং শ্রম ব্যয় হ্রাস করুন।
স্থিতিশীল এবং নির্ভরযোগ্যঃ শিল্প-গ্রেড মোটর এবং নিয়ন্ত্রণ সিস্টেম ব্যবহার করে, অপারেশন স্থিতিশীল এবং দীর্ঘস্থায়ী।
একীভূত করা সহজঃ এসএমটি উত্পাদন লাইনের অন্যান্য সরঞ্জামগুলির সাথে নির্বিঘ্নে সংযুক্ত হতে পারে।

কাজ করার নীতিঃ
টেবিলটপ সোল্ডারিং রোবট একটি রোবোটিক বাহু ব্যবহার করে পিসিবি বোর্ডগুলি ধরতে এবং স্থাপন করতে।
সোল্ডারিং হেড সঠিকভাবে এবং স্বয়ংক্রিয়ভাবে একটি পূর্বনির্ধারিত পথ ধরে PCB এর উপর সোল্ডার জয়েন্টগুলিকে সোল্ড করে।
ঢালাই সম্পন্ন হওয়ার পর, পিসিবি বোর্ডটি স্বয়ংক্রিয়ভাবে পরবর্তী প্রক্রিয়াতে স্থানান্তরিত হয়।

প্রয়োগের দৃশ্যকল্পঃ
এটি মোবাইল ফোন, ল্যাপটপ ইত্যাদির মতো ইলেকট্রনিক পণ্য উত্পাদনের জন্য এসএমটি উত্পাদন লাইনে ব্যাপকভাবে ব্যবহৃত হয়।
বিভিন্ন ছোট এবং মাঝারি আকারের পিসিবি বোর্ডের স্বয়ংক্রিয় ঝালাই প্রক্রিয়াকরণের জন্য উপযুক্ত।
ইলেকট্রনিক্স শিল্পে নতুন পণ্য বিকাশ এবং ছোট ব্যাচের কাস্টমাইজেশনে গুরুত্বপূর্ণ ভূমিকা পালন করুন

বৈশিষ্ট্য

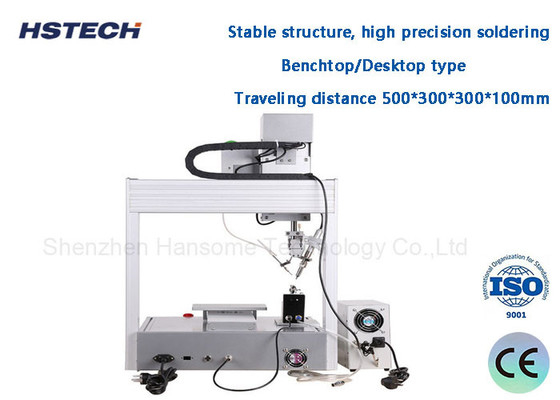

1, স্থিতিশীল কাঠামো, উচ্চ নির্ভুলতা লোডিং।

2, বেঞ্চটপ/ডেস্কটপ টাইপ, সরানো এবং রক্ষণাবেক্ষণ করা সহজ।

3, প্রোগ্রাম সেট করতে প্রতিটি বক্স ব্যবহার করুন, প্রোগ্রাম সরাসরি সঞ্চয় এবং আমদানি করতে পারেন.

4৩৬০ ডিগ্রি ঘোরানোর জন্য লোডিং টিপ/ইয়ারন উপলব্ধ।

5, ভ্রমণ দূরত্ব 500 * 300 * 300 * 100mm.

6, স্বয়ংক্রিয়ভাবে সোল্ডার তারের খাওয়ানো।

7, স্পট, ড্র্যাগ, সার্কেল, কার্ভ এবং অন্যান্য অনিয়মিত সোল্ডারিং পিসিবি প্যানেলের জন্য উপলব্ধ।

8, ডাবল সোল্ডারিং টিপ, ডাবল ওয়ার্কিং স্টেশন, বৃত্তাকার কাজ উচ্চ দক্ষতা, মেশিন সব সময় কাজ রাখা।

9, সুনির্দিষ্ট টিন ভলিউম নিয়ন্ত্রণ এবং ধারাবাহিকতা ঢালাই, ম্যানুয়াল লোডিংয়ের তুলনায় কমপক্ষে 30% টিন ভলিউম সংরক্ষণ করতে পারে।

10, উচ্চ মানের গরম এবং তাপমাত্রা নিয়ামক, তাপমাত্রা নির্ভুলতা ± 2 °C।

11, ধোঁয়া শুদ্ধিকরণ ফিল্টার সিস্টেম, লোডারের আয়ু বাড়ান, লোডারের গুণমান উন্নত করুন।

12, স্বয়ংক্রিয় পরিষ্কারের ফাংশন সহ মেশিন, যা সোল্ডার প্রক্রিয়াকরণকে আরও স্থিতিশীল করতে পারে এবং সোল্ডারিন লোহার জীবনকাল বাড়িয়ে তুলতে পারে।

স্পেসিফিকেশন

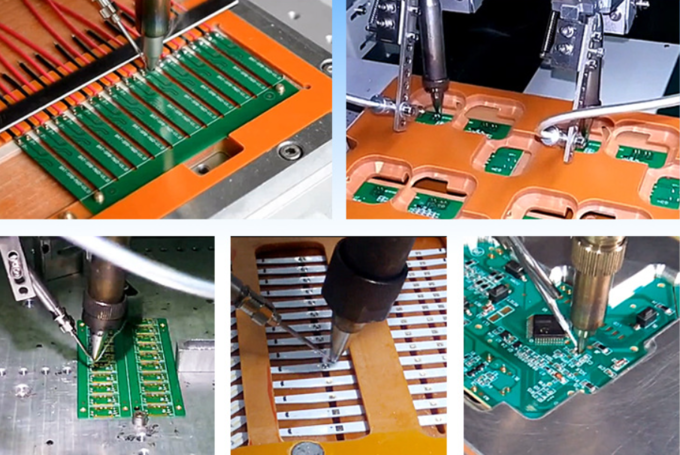

প্রয়োগ

স্বয়ংক্রিয় সোল্ডারিং মেশিনটি বেশিরভাগই ইলেকট্রনিক্স উত্পাদন শিল্পে ব্যবহৃত হয়।এটি মূলত প্রক্রিয়া প্রক্রিয়া এবং সোল্ডার প্রক্রিয়াকরণের জন্য ব্যবহৃত হয় যা রিফ্লো সোল্ডারিং এবং ওয়েভ সোল্ডারে অর্জন করা কঠিন.

এটি বিশেষত মিশ্র সার্কিট বোর্ড, তাপ সংবেদনশীল উপাদান এবং এসএমটি ব্যাক-এন্ড প্রক্রিয়াতে সংবেদনশীল ডিভাইসগুলির জন্য উপযুক্ত।সংযোগকারী সোল্ডারিং, ডিসি শেষ টিন, এলইডি লাইট স্ট্রিপ সংযোগ এবং অন্যান্য ক্ষেত্র।

স্বয়ংক্রিয় সোল্ডারিং রোবটগুলি কাজের দক্ষতা এবং সোল্ডারের গুণমান উন্নত করতে ম্যানুয়াল সোল্ডারিংয়ের প্রতিস্থাপন করে।সার্কিট বোর্ড এবং অন্যান্য উৎপাদন শিল্প, সংযোগকারী, আরজে / নেটওয়ার্ক ট্রান্সফরমার, ক্যাবল, এফপিসিবি ওয়েল্ডিং, সিওএফ ওয়েল্ডিং, কম্পিউটার মাদারবোর্ড, কেবেল, স্পিকার এবং মোটর
