JUKI 2000 সিরিজ SMT Nozzle 502 কম্পোনেন্ট সাকশন এবং চিপ মাউন্টারে স্থানান্তর জন্য

JUKI 2000 সিরিজ SMT নোজেল 502 31x16 মিমি দীর্ঘ জীবনকাল এবং উচ্চ নির্ভুলতার জন্য

পরিচিতি

এই 502 ডোজ মূল নতুন ডোজ ((এছাড়াও নতুন কপি জন্য উপলব্ধ) চিপ মাউন্টার পুরানো ডোজ প্রতিস্থাপন জন্য, এটি একটি উচ্চ নির্ভুলতা

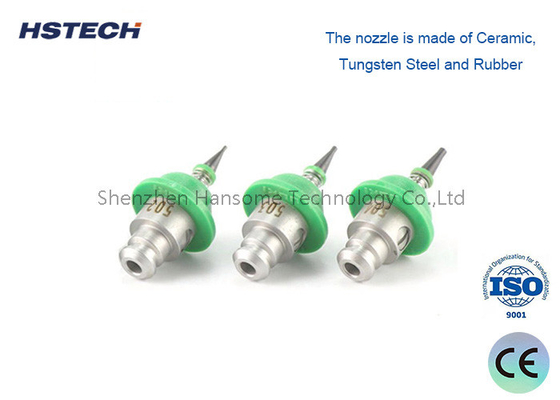

এটি উচ্চ মানের টংস্টেন স্টিলের তৈরি, যা দীর্ঘায়ু নিশ্চিত করে।

এসএমটি এসএমটি মাউন্টিং মেশিনের নলটি এর গুরুত্বপূর্ণ উপাদানগুলির মধ্যে একটি। সাধারণভাবে, নলটি ভ্যাকুয়াম চাপের মাধ্যমে উপাদানগুলি চুষতে এবং মাউন্ট করতে ব্যবহৃত হয়।যদিও নল একটি ছোট ডিভাইস, এটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এসএমটি এসএমটি এসএমটি নল বিভিন্ন আকার এবং আকারের উপাদানগুলিকে বিভিন্ন উপায়ে শোষণ এবং বাছাই করতে সক্ষম। ভ্যাকুয়াম চাপ তৈরি হওয়ার পরে, এটি একটি মেশিন তৈরি করে, যা মেশিনের জন্য উপযুক্ত।সাকশন ডোজের নেতিবাচক চাপ ফিডিং সিস্টেম থেকে উপাদান sucks. যখন সাকশন ডজেল উপাদানগুলিকে চুষে নেয়, তখন সিস্টেমটি নির্দিষ্ট ভ্যাকুয়াম ডিগ্রিতে পৌঁছাতে হবে যাতে নির্ধারণ করা যায় যে সাকশন ডজেল সফলভাবে উপাদানগুলিকে চুষে।যখন উপাদানগুলি পাশের দিকে দাঁড়িয়ে থাকে বা উপাদান ছুঁড়ে ফেলার পরিস্থিতি থাকে, যার ফলে শোষণ ডোজ সফলভাবে শোষণ করতে সক্ষম হয় না, SMT মাউন্ট মেশিন একটি অ্যালার্ম সংকেত পাঠাবে।আমাদের nozzle সাধারণত স্থান জন্য দুটি পদ্ধতি ব্যবহার করে যখন উপাদান বাছাই এবং PCB তাদের সংযুক্ত. এক আমরা সিস্টেমে প্রাথমিকভাবে প্রবেশ করা উচ্চতা অনুযায়ী ইনস্টল করা হয়. যখন আমাদের SMT মেশিনের SMT মাউন্টিং মাথা সেট উচ্চতা ড্রপ,ভ্যাকুয়াম মুক্ত করা হয় এবং উপাদান solder প্যাড উপর স্থাপন করা হয়আমরা সাধারণত এই পদ্ধতি ব্যবহার করি না কারণ এটি নমনীয় নয়।আরেকটি পদ্ধতি চাপ সেন্সর এর কর্মের অধীনে স্থানান্তর একটি নরম অবতরণ অর্জন করা হয় নল এবং PCB বোর্ডের মধ্যে যোগাযোগ মুহূর্তে উৎপন্ন প্রতিক্রিয়া কারণে, যাতে আমাদের স্থাপন তুলনামূলকভাবে সহজ এবং মসৃণ হয়. নল একটি ডিভাইস যা আমরা প্রায়ই SMT মাউন্ট উত্পাদন ব্যবহার করা হয়. এটি প্রায়ই উপাদান সঙ্গে যোগাযোগ আসে, এবং সময়ের সাথে সাথে,পরাজয় হতে পারে. অতএব, এসএমটি মাউন্টিং মেশিনগুলির জন্য নলগুলির উপাদান এবং কাঠামোর ক্রমবর্ধমান মূল্য রয়েছে। প্রথম দিনগুলিতে, খাদ উপাদানগুলি ব্যবহার করা হয়েছিল,এবং পরে কার্বন ফাইবার পরিধান প্রতিরোধী প্লাস্টিকের উপকরণ পরিবর্তনআরো উন্নত সাকশন ডোজগুলি সিরামিক উপকরণ এবং হীরা দিয়ে তৈরি করা হয়, যা তাদের আরও টেকসই করে তোলে।

বিশেষ উল্লেখ

বৈশিষ্ট্য

1, উচ্চ মানের উপকরণ, সিরামিক, টংস্টেন ইস্পাত এবং রাবার ব্যবহার করে, আরও ভাল মাউন্ট কর্মক্ষমতা এবং দীর্ঘ জীবনকাল।

2, ডোজগুলি কাস্টমাইজড ব্লিস্টার দ্বারা ভালভাবে প্যাক করা হয়, শিপিংয়ের সময় ভেঙে যাবে না।
3, স্ট্যান্ডার্ড আকার কোন ত্রুটি ছাড়া, উচ্চ নির্ভুলতা.

4, সবুজ এবং স্লাইভ রঙ ডিজাইন, ভাল চেহারা এবং পরিবেশ সুরক্ষিত।
5, ক্যাথোড ক্যাপাসিট্যান্স, ডায়োড, এসওটি, কিউএফএন, বিজিএ ইত্যাদির মতো উপাদান শোষণ এবং স্থাপন করার জন্য উপযুক্ত।

ডিভাইস

মেডিকেল ইন্ডাস্ট্রি, সেমিকন্ডাক্টর, রোবট উৎপাদন, অটো পার্টস, ইলেকট্রনিক্স সরঞ্জাম, শিল্প স্বয়ংক্রিয়তা।

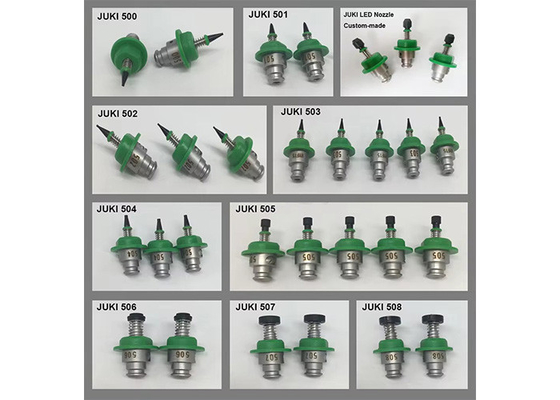

JUKI 2000 সিরিজের নল মডেল

E36087290A0 JUKI NOZZLE 500 ASSY.1.০x০5
E36007290A0 JUKI NOZZLE 501 সমাবেশ 0.7×0.4
E36017290A0 JUKI NOZZLE 502 সমাবেশ O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 সমাবেশ O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 সমাবেশ O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 সমাবেশ O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 সমাবেশ O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 সমাবেশ O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 সমাবেশ O 9.5/O 8.0


প্যাকেজিং সম্পর্কে
