স্বয়ংক্রিয় বোর্ড বিচ্ছেদ প্রযুক্তি সহ উচ্চ নির্ভুলতা পিসিবি ডিপ্যানেলিং সরঞ্জাম

স্বয়ংক্রিয় বোর্ড বিচ্ছেদ প্রযুক্তি সহ উচ্চ নির্ভুলতা পিসিবি ডিপ্যানেলিং সরঞ্জাম

পরিচিতি

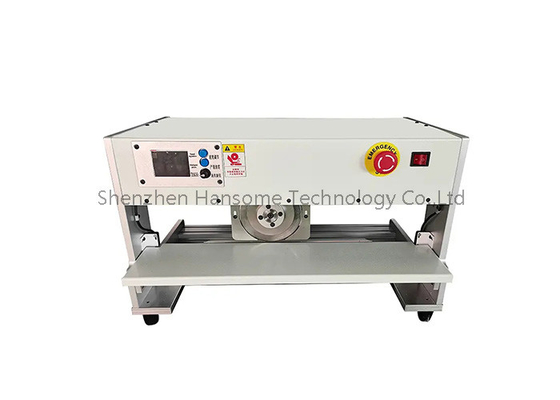

এই মেশিন ((HS-300) ব্লেড চলন্ত পিসিবি বিভাজক, উপরের বৃত্তাকার এবং নীচে রৈখিক ব্লেড নকশা ব্যবহার করে,কাটা আগে, রৈখিক ব্লেড উপর v-খাঁজ করা,উপরের বৃত্তাকার ব্লেড স্পিয়ারিং শেষ করতে চলন্ত, ফোর্স স্ট্রেস তুলনামূলকভাবে কম, বোর্ড সরানো প্রয়োজন হবে না বোর্ডের উপাদান রক্ষা করবে, ক্ষতি এড়াতে।

স্বয়ংক্রিয় বোর্ড বিচ্ছেদ ফাংশন
সরঞ্জামটি স্বয়ংক্রিয় বোর্ড বিচ্ছেদ প্রযুক্তি গ্রহণ করে, যা দ্রুত এবং নির্ভুলভাবে পুরো পিসিবিকে পৃথক পিসিবি প্যানেলে কাটাতে পারে।
রোবট আর্ম এবং ব্লেড দ্বারা বোর্ড ভাগ করে, বোর্ড পৃথকীকরণের দক্ষতা এবং উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত হয়।

নমনীয় আকারের অভিযোজনযোগ্যতা
এটি পিসিবি বোর্ডের আকার অনুযায়ী দ্রুত সামঞ্জস্য করা যেতে পারে, বিভিন্ন স্পেসিফিকেশনের পিসিবি বোর্ডের জন্য উপযুক্ত।
সর্বাধিক বোর্ড বিচ্ছেদ আকার 600 মিমি × 400 মিমি, বেশিরভাগ এসএমটি উত্পাদন চাহিদা জুড়ে।

উচ্চ নির্ভুলতা বোর্ড পৃথকীকরণ
প্রতিটি বোর্ড বিচ্ছেদের নির্ভুলতা ± 0.1 মিমি পর্যন্ত নিশ্চিত করার জন্য উচ্চ-নির্ভুল বোর্ড বিচ্ছেদ প্রক্রিয়া এবং অবস্থান ব্যবস্থা গ্রহণ করা হয়।
এটি কার্যকরভাবে বিভাজন প্রক্রিয়া চলাকালীন পিসিবি বোর্ডের ক্ষতি বা বার্জ এড়াতে পারে।

নিরাপদ এবং নির্ভরযোগ্য নকশা
সরঞ্জামটি নিরাপত্তা সুরক্ষা ডিভাইসগুলির সাথে সজ্জিত, যেমন জরুরী স্টপ বোতাম ইত্যাদি, যা অপারেশন সুরক্ষা উন্নত করে।
সম্পূর্ণ বন্ধ নকশা কাটা প্রক্রিয়া চলাকালীন আবর্জনা স্প্ল্যাশিং এড়ায়।

ব্যবহার করা সহজ
সরঞ্জামটি একটি টাচ স্ক্রিন কন্ট্রোল প্যানেল দিয়ে সজ্জিত, যা সহজেই বোর্ড বিচ্ছেদ পরামিতি সেট করতে পারে এবং বোর্ড বিচ্ছেদ প্রক্রিয়া পর্যবেক্ষণ করতে পারে।
স্বয়ংক্রিয়তার ডিগ্রি উচ্চ, এবং অপারেটরকে কেবলমাত্র বোর্ড বিচ্ছেদ সম্পূর্ণ করতে পিসিবি বোর্ডটি লোড করতে হবে।

বৈশিষ্ট্য

1, এই মেশিনটি ভি-স্লট দিয়ে সব ধরণের বোর্ড কাটাতে ব্যবহার করা যেতে পারে।

2, টেকসই ব্লেড ডিজাইন, ব্লেড কমপক্ষে দুবার আকৃতির হতে পারে।

3, বিভিন্ন উচ্চতার উপাদানগুলির সাথে বিভিন্ন ধরণের পিসিবি ফিট করার জন্য বৃত্তাকার ব্লেড উচ্চতা সামঞ্জস্য করা যেতে পারে।

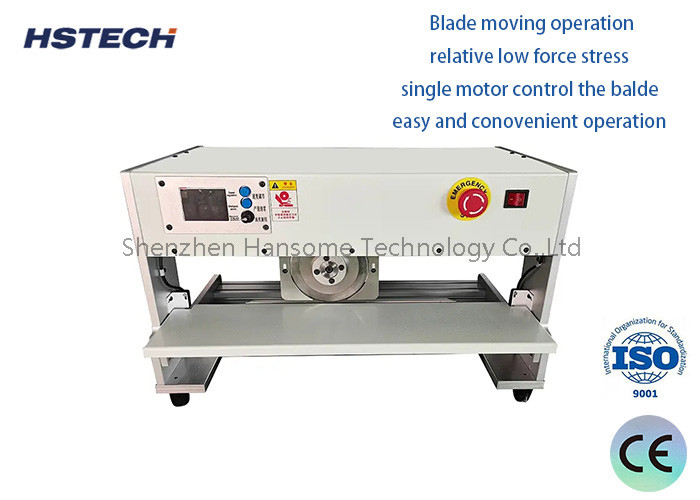

4, ব্লেড সরানো অপারেশন, অপেক্ষাকৃত কম শক্তি চাপ, একক মোটর নিয়ন্ত্রণ, সহজ এবং সুবিধাজনক অপারেশন।

5, ইন্ডাকশন ফাংশন সঙ্গে, মেশিন কাজ বন্ধ করবে যদি অপারেটর balde চলন্ত স্থান স্পর্শ।

6, নিরাপত্তা, ডাবল সুরক্ষা ডিভাইস, নিরাপত্তা উৎপাদন সমস্যা সম্পর্কে চিন্তা করার কোন প্রয়োজন নেই.

7, দীর্ঘস্থায়ী, উচ্চ মানের ভাল উপাদান ব্লেড ব্যবহার করে।

কার্যকরী নীতি

খাওয়ানোর প্রক্রিয়া
পিসিবি ডিপেনলিং মেশিনটি প্রথমে পুরো বোর্ডটি ডিপেনলিং মেশিনে এসএমটি মাউন্ট করার পরে ফিড করবে।
খাওয়ানোর প্রক্রিয়াটি একটি কনভেয়র বেল্ট বা একটি ম্যানিপুলেটর ব্যবহার করে পিসিবি বোর্ডকে ডিপেনলিং স্টেশনে খাওয়ায়।

অবস্থান এবং স্থিরকরণ
ডিপ্যানেলিং মেশিনটি পিসিবি বোর্ডকে অবস্থান পিন বা ভ্যাকুয়াম অ্যাডসর্পশন দ্বারা স্থির করে যাতে এর সঠিক অবস্থান নিশ্চিত হয়।

কাটিয়া যন্ত্রপাতি
ডিপেনেলিং মেশিনের মূল উপাদানটি হ'ল কাটিয়া প্রক্রিয়া, যা সাধারণত একটি উচ্চ-গতির ঘোরানো কাটিয়া ব্লেড দিয়ে গঠিত।
কাটিয়া ব্লেড দ্রুত এবং সঠিকভাবে প্রিসেট বিভাজক লাইন বরাবর PCB বোর্ড কাটা হবে।

ডিপেনলিং সংগ্রহ করা
কাটার পর, ডিপ্যানেলিং মেশিন স্বয়ংক্রিয়ভাবে পৃথক একক PCB বোর্ড সংগ্রহ করে।
এই ডিপেনেলগুলি আরও পরীক্ষা করা, একত্রিত করা এবং অন্যান্য প্রক্রিয়া করা যেতে পারে।

স্বয়ংক্রিয় নিয়ন্ত্রণ
রোবট কন্ট্রোল সিস্টেম দ্বারা পুরো ডিপেনলিং প্রক্রিয়া সম্পূর্ণ স্বয়ংক্রিয় করা হয়।
কন্ট্রোল সিস্টেম বিভিন্ন পিসিবি বোর্ডের আকার এবং বিভাজক লাইন অবস্থান অনুযায়ী কাটা প্রক্রিয়া সঠিকভাবে নিয়ন্ত্রণ করতে পারে।

স্পেসিফিকেশন

প্যাকেজিং সম্পর্কে
