ইন্ডাস্ট্রিয়াল ৪.০ এমইএস সিস্টেমের জন্য যথার্থ সোল্ডার পেস্ট মেশিন

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	G9+
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

হাই-এন্ড সোল্ডার পেস্ট প্রিন্টিং মেশিন

অন্য নাম:

স্বয়ংক্রিয় স্ক্রিন প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50 ~ 450x340 মিমি

পরিবহন উচ্চতা:

900±40 মিমি

বায়ু চাপ:

4-6kgf/cm³

পিসিবি বেধ:

0.4-6 মিমি

বোর্ডের সর্বোচ্চ ওজন:

5 কেজি

মেশিনের ওজন:

1000 কেজি

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

ইন্ডাস্ট্রিয়াল ৪.০ এমইএস সিস্টেমের জন্য যথার্থ সোল্ডার পেস্ট মেশিন

পরিচিতি

জি 9 + সম্পূর্ণ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টারটি এসএমটি উচ্চ-শেষ অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চ-শেষ মেশিন এবং 03015, 0.25 পিচ, উচ্চ নির্ভুলতা এবং উচ্চ-গতির মুদ্রণ প্রক্রিয়াগুলির প্রয়োজনীয়তা পূরণ করে।

স্পেসিফিকেশন

মডেল	জি৯+
সর্বাধিক পিসিবি আকার	৪৫০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
বোর্ডের সর্বাধিক ওজন	৫ কেজি
পরিবহন উচ্চতা	900±40 মিমি
বোর্ডের প্রান্তের ফাঁক	2.5 মিমি
বোর্ডের উচ্চতা	১৫ মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ ১৫০০ মিমি/সেকেন্ড, প্রোগ্রাম কন্ট্রোল
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন / সমর্থন ব্লক / ম্যানুয়াল আপ-ডাউন টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের ক্ল্যাম্পিংয়ের উপর পেটেন্টকৃত
	সাইড ক্ল্যাম্পিং
	অ্যাডসর্পশন ফাংশন
প্রিন্ট স্ন্যাপ-অফ	০-২০mm
মুদ্রণ মোড	একবার/দুবার
মুদ্রণের গতি	১০-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
মুদ্রণ চাপ	0.৫-১০ কেজি
টেমপ্লেট ফ্রেমের আকার	470370mm~737737mm ((20-40thickness)
পরিষ্কারের ব্যবস্থা	বৃষ্টির ধরণ পরিষ্কারের সিস্টেমের ড্রপ
	শক্তিশালী ভ্যাকুয়াম শোষণ
	শুকনো, ভিজা ভ্যাকুয়াম তিন মোড
	সামনে এবং পিছনে পরিষ্কার
CCD FOV	১০x৮ মিমি
বিশ্বাসযোগ্য চিহ্নের ধরন	স্ট্যান্ডার্ড ফিডুসিয়াল মার্কের আকৃতি
	প্যাড
	গর্ত
ক্যামেরা সিস্টেম	উপরে/নীচে দেখুন অপটিক্স গঠন
	সিসিডি ডিজিটাল ক্যামেরা
	জ্যামিতিক প্যাটার্ন মেলে

মেশিন পারফরম্যান্স

মডেল	জি৯+
পুনরাবৃত্তি অবস্থান সঠিকতা	±12.5um@6,CPK≥2.0
মুদ্রণের নির্ভুলতা	±18um@6,CPK≥2.0
মুদ্রণ চক্রের সময়	<7.5 সেকেন্ড
তৃতীয় পক্ষের পরীক্ষা সিস্টেম ((CTQ) উপর ভিত্তি করে প্রকৃত solderpaste মুদ্রণ অবস্থান পুনরাবৃত্তি নির্ভুলতা যাচাই

পুরো মেশিনের স্পেসিফিকেশন

পাওয়ার সাপ্লাই	এসিঃ ২২০±১০%, ৫০/৬০ এইচজেড, ৩.০ কিলোওয়াট
বায়ু চাপ	৪-৬ কেজিএফ/সিএম২
বায়ু খরচ	প্রায় ৫ লিটার/মিনিট
অপারেটিং তাপমাত্রা	-২০°সি~+৪৫°সি
অপারেটিং আর্দ্রতা	৩০% থেকে ৬০%
মেশিনের মাত্রা(টাওয়ার লাইট ছাড়া)	1172 ((L) x 1385 ((W) x 1530 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১ হাজার কেজি

বৈশিষ্ট্য

1.সিসিডি ডিজিটাল সিস্টেম, নতুন সম্পূর্ণ অপটিক্যাল সিস্টেম, অভিন্ন রিং আলো এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলোর উত্স। দ্বৈত আলোর উত্স সিস্টেম গ্রহণ করে, উজ্জ্বলতা ধাপহীন লুপ দ্বারা সামঞ্জস্য করা যেতে পারে,যা সহজেই বিভিন্ন সোল্ডার জয়েন্ট (অসমতল সোল্ডার জয়েন্ট সহ) সনাক্ত করতে পারেযেমন টিন-প্লেট, কপার-প্লেট, সিলভার-প্লেট, গরম বায়ু লোডিং, এফপিসি এবং বিভিন্ন রঙের সব ধরনের পিসিবি।

2. উচ্চ নির্ভুলতা পিসিবি বেধ সমন্বয়, অত্যন্ত নির্ভরযোগ্য কাঠামো, স্থিতিশীল এক্সওয়াই আন্দোলন। ম্যানুয়াল সমন্বয় সহজেই বিভিন্ন পিসিবি বেধ মানিয়ে নিতে পারেন।

3. গাইডওয়ে পজিশনিং সিস্টেম, নতুন প্যাটার্ন গাইডওয়ে নিষ্ক্রিয়, প্রোগ্রামযোগ্য নমনীয় সাইড ক্ল্যাম্প, FPC, PCB warping, অনন্য clamping ডিভাইস সঞ্চালন।সফটওয়্যার প্রোগ্রামিং মাধ্যমে স্বয়ংক্রিয়ভাবে প্রসারিত এবং প্রভাবিত PCB বোর্ড warpage প্রত্যাহার করতে পারেন.

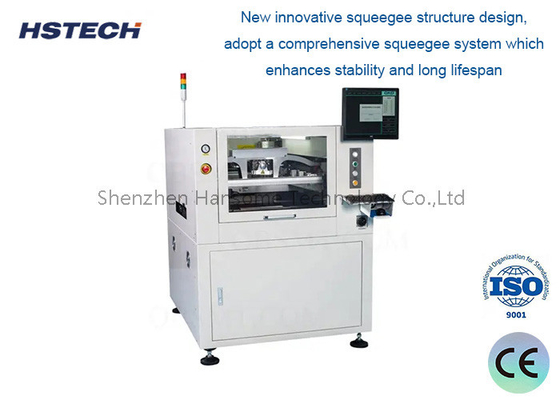

4. উন্নত স্থিতিশীলতা এবং সেবা জীবন জন্য ব্যাপক scraper সিস্টেম সঙ্গে নতুন উদ্ভাবনী scraper কাঠামো নকশা।

5. নীচের দিকে বিতরণ পরিষ্কার কাঠামোর সাথে উচ্চ গতির স্টেনসিল পরিষ্কার সফলভাবে খোলার আটকে যাওয়া রোধ করে (যা খারাপ পরিষ্কারের ফলাফলের মূল কারণ ছিল) ।দ্রাবক বিতরণের দৈর্ঘ্য সফটওয়্যার নিয়ন্ত্রণের মাধ্যমে সহজেই সামঞ্জস্য করা যেতে পারে.

6. নতুন মাল্টি-ফাংশনাল ইন্টারফেস, সহজ এবং পরিষ্কার, ব্যবহারকারী বান্ধব. প্রকৃত তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণ ফাংশন.
