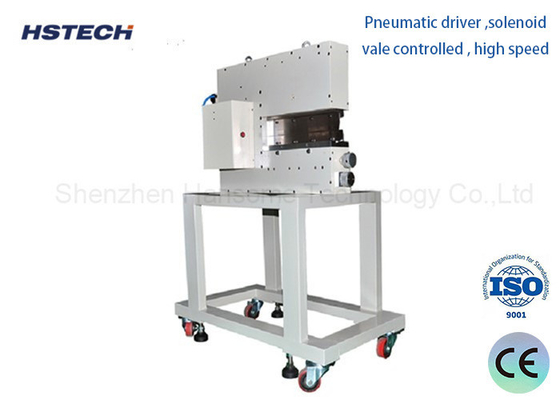

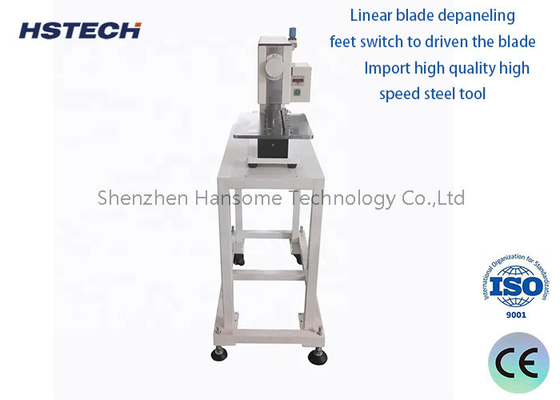

সুনির্দিষ্ট এসএমডি পিসিবিএ বা পাতলা প্লেটের জন্য উচ্চ গতির বায়ুসংক্রান্ত পিসিবি ডিপ্যানেলিং সরঞ্জাম

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-310L
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

বায়ুসংক্রান্ত PCB depanelizer

অন্য নাম:

ভি-কাট পিসিবি বিভাজক

ভোল্টেজ:

AC100-240V

পিসিবি দৈর্ঘ্য:

০-৩৬০ মিমি

পিসিবি বেধ:

0.1~2.0 মিমি

অংশ শীর্ষ উচ্চতা:

40 মিমি (সর্বোচ্চ)

অংশ নীচের উচ্চতা:

20 মিমি (সর্বোচ্চ)

ব্যবহার:

পিসিবি বোর্ড, অ্যালুমিনিয়াম বোর্ড, কাট ভি-কাট পিসিবি, এলইডি বোর্ড

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

সুনির্দিষ্ট এসএমডি পিসিবিএ বা পাতলা প্লেটের জন্য উচ্চ গতির বায়ুসংক্রান্ত পিসিবি ডিপ্যানেলিং সরঞ্জাম

উপস্থাপনা:

1. বায়ুসংক্রান্ত চালিত এবং বৈদ্যুতিক নিয়ন্ত্রণ, নমুনা নকশা. মেশিনে সেন্সর ডিভাইস আছে, সর্বনিম্ন কাটা চাপ সঙ্গে এক সময় কাটা বোর্ড.HS-310 পৃথক সুনির্দিষ্ট SMD PCBA বা পাতলা প্লেট জন্য প্রযোজ্য.

2সোজা ছুরি টাইপ বিভাজক মেশিনগুলি বক্র বা টেনশন স্ট্রেস ছাড়াই সাবধানে প্রাক-স্ক্রোড প্যানেল বোর্ডগুলি পৃথক করার জন্য ডিজাইন করা হয়েছিল।এমনকি সিরামিক ক্যাপাসিটরের মতো সংবেদনশীল এসএমডি-উপাদানগুলি পৃথক প্রক্রিয়া দ্বারা ক্ষতিগ্রস্থ হবে নাপণ্যের গুণমান উন্নত করা।

3. ব্লেডের বিশেষ নকশার কারণে, উচ্চ উপাদানগুলির সাথে বোর্ডগুলি প্রান্তের কাছাকাছি স্থাপন করা যেতে পারে।কিল আকৃতির ছুরিগুলি গ্রুভের মধ্যে প্যানেলগুলি কেটে ফেলতে ব্যবহৃত হয়এটি 1 মিলিমিটারেরও কম বেধের বোর্ডগুলিকে নিরাপদে এবং কাটা চাপ ছাড়াই পৃথক করতে সক্ষম করে।

বৈশিষ্ট্য এবং ফাংশন

কাজের নীতিঃ
পিসিবিএ প্যানেলগুলি সিলিন্ডার বা ভ্যাকুয়াম অ্যাডসোর্পশন দ্বারা বিভক্ত করার জন্য বায়ু চাপানো বায়ুকে চালক শক্তি হিসাবে ব্যবহার করে।

ঐতিহ্যগত যান্ত্রিক কাটার তুলনায়, এই বায়ুসংক্রান্ত বিভাজন পদ্ধতি পিসিবিএ প্রান্তের ক্ষতির ঝুঁকিকে ব্যাপকভাবে হ্রাস করতে পারে।

উচ্চ নির্ভুলতা বিভাজনঃ
Pneumatic Depanelizer সঠিকভাবে PCBA বোর্ডের পূর্বনির্ধারিত লাইন বরাবর বিভক্ত করতে পারে যাতে প্রতিটি পৃথক PCBA এর আকার ধারাবাহিক হয় তা নিশ্চিত করা যায়।
বিভাজক নির্ভুলতা সাধারণত ± 0.1 মিমি পৌঁছাতে পারে, উচ্চ চাহিদা PCBA উত্পাদন চাহিদা পূরণ।

নমনীয় অভিযোজনঃ
এই সরঞ্জামগুলি বিভিন্ন আকার এবং আকৃতির পিসিবিএ প্যানেলগুলিকে ভাল নমনীয়তা এবং অভিযোজনযোগ্যতার সাথে পরিচালনা করতে পারে।
বিভাজক লাইন এবং শক্তি পরামিতি প্রকৃত উৎপাদন প্রয়োজন অনুযায়ী নমনীয়ভাবে নিয়ন্ত্রিত হতে পারে।

উৎপাদন দক্ষতা:
নিউম্যাটিক ডিপ্যানেলাইজার উচ্চ স্বয়ংক্রিয়তা এবং সহজ অপারেশন বৈশিষ্ট্য আছে।
এটি পিসিবিএ বিভাজনের উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত করতে পারে এবং উত্পাদন চক্রকে সংক্ষিপ্ত করতে পারে।

কম ক্ষতির নকশাঃ
নিউম্যাটিক স্প্লিটিং পদ্ধতি পিসিবিএ প্রান্তে ক্ষতি এবং বোর সমস্যাগুলিকে হ্রাস করতে পারে।
এটি পিসিবিএ-র ফলন হার এবং পরবর্তী প্রক্রিয়াগুলির নির্ভরযোগ্যতা উন্নত করতে উপকারী।

স্পেসিফিকেশনঃ

পণ্যের নাম	পিসিবি ডিপ্যানেলাইজার
মডেল	এইচএস-৩১০এল
পার্ট-আপ উচ্চতা	সর্বোচ্চ ৪০ মিমি
আংশিক নিচে উচ্চতা	সর্বোচ্চ ২০ মিমি
বায়ু সরবরাহ	৫ কেজিএফ/সেমি
আউটপুট	12.৫ টন (গ্রস)
কার্যকর কাটার দৈর্ঘ্য	১-৩৬০ মিমি
লিনিয়ার ব্লেডের আকার	৩৬০৪৩.৫৬ মিমি
পিসিবি বেধ	0.১ মিমি~২.০ মিমি ((V গ্রোভ সহ) 0.১ মিমি ~ ১.০ মিমি ((ভি গ্রোভ ছাড়া)
ব্লেডের উপাদান	উচ্চ মানের উচ্চ গতির ইস্পাত সরঞ্জাম আমদানি
বিচ্ছেদ গতি	১-৩০০ মিমি/সেকেন্ড
ভি-কাটার বেধ	0.3-3.5 মিমি
বায়ু খরচ	200-400 ((L/min)
মেশিনের আকার	৭০০৩২৫৪০০ মিমি
ওজন	১৩০ কেজি
উপযুক্ত বোর্ড	সমস্ত ভি-কাটা বোর্ড

অ্যাপ্লিকেশন বোর্ডঃ

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

সুনির্দিষ্ট এসএমডি পিসিবিএ বা পাতলা প্লেটের জন্য উচ্চ গতির বায়ুসংক্রান্ত পিসিবি ডিপ্যানেলিং সরঞ্জাম 2

সুনির্দিষ্ট এসএমডি পিসিবিএ বা পাতলা প্লেটের জন্য উচ্চ গতির বায়ুসংক্রান্ত পিসিবি ডিপ্যানেলিং সরঞ্জাম 4
