ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন

ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: RM-F550
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে ২০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
অফলাইন পিসিবিএ রাউটার মেশিন
প্ল্যাটফর্ম:
ডাবল
ওয়ার্কিং প্ল্যাটফর্ম:
300*350 মিমি
পুনরাবৃত্তি সঠিকতা:
± 0.01
নির্ভুলতা কাটা:
±0.03
মেশিনের মাত্রা:
1200*1050*1440mm(L*W*H)
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ২০টি সেট
বিশেষভাবে তুলে ধরা:

অটোমেটিক বটম সাইড রাউটিং PCB রাউটার মেশিন

,

ইআরপি সিস্টেম কম্প্যাটিবিলিটি PCB ডিপ্যানেলিং রাউটার মেশিন

,

ডুয়াল প্ল্যাটফর্ম কাটিং PCBA রাউটার মেশিন

পণ্যের বর্ণনা
ইআরপি সিস্টেম সামঞ্জস্যপূর্ণ স্বয়ংক্রিয় বটম সাইড রুটিং পিসিবি রাউটার মেশিন
এই এমবেডেড পিসিবিএ স্বয়ংক্রিয় ওয়্যারিং মেশিনটি বিশেষভাবে ফিক্সচারে স্থির করা পিসিবিএ-এর বটম-সাইড স্বয়ংক্রিয় রুটিং অপারেশনের জন্য ডিজাইন করা হয়েছে। রুটিং সম্পন্ন হওয়ার পর, মেশিনের নজলটি পিসিবিএ-কে ফিক্সচারের সাথে নিরাপদে ধরে রাখার জন্য ভ্যাকুয়াম সাকশন ব্যবহার করে, যা পাঞ্চড হোল, বাঁকা পিসিবি এবং অন্যান্য অনিয়মিতভাবে সংযুক্ত পিসিবি আলাদা করতে সুবিধা দেয়।
মূল বৈশিষ্ট্য
  • ভ্যাকুয়াম পিক অ্যান্ড প্লেস পিসিবিএ সিস্টেম
  • বটম কাটিং ক্ষমতা
  • ডুয়াল প্ল্যাটফর্ম কাটিং
  • ভাঙা টুল সনাক্তকরণ
  • স্বয়ংক্রিয় লাইন সংযোগ
  • এসপিসি পরিসংখ্যান ও ইআরপি ম্যাচিং
  • ঐচ্ছিক: স্বয়ংক্রিয় টুল পরিবর্তন, বিস্ফোরণ-প্রতিরোধী ধুলো সাকশন, এয়ার মনিটরিং
প্রযুক্তিগত স্পেসিফিকেশন
মডেলকিউএল৮০০এ
সর্বোচ্চ পিসিবি আকার২৬০x৩৪০মিমি
সর্বনিম্ন পিসিবি আকার৫০x৫০মিমি
পিসিবি পুরুত্ব০.৪-৬মিমি
ট্রান্সমিশন উচ্চতা৯০০±৫০মিমি
পরিবহন দিকবাম থেকে ডান
পরিবহন গতি১৫০০মিমি/সেকেন্ড (সর্বোচ্চ) সামঞ্জস্যযোগ্য
লোডিং মোডসেকশন-টাইপ ট্রান্সপোর্টেশন গাইড রেল
রেল প্রস্থ সামঞ্জস্যস্বয়ংক্রিয়
যোগাযোগ ইন্টারফেসএসএমইএমএ
পিসিবি পজিশনিংফিক্সচার পজিশনিং
পিকিং সিস্টেমভ্যাকুয়াম সাকশন পিক আপ
কাটিং স্পিন্ডল/গতি৬০,০০০ আরপিএম/মিনিট, জার্মানি ব্র্যান্ড (ঐচ্ছিক ১০০,০০০ আরপিএম/মিনিট, জার্মানি ব্র্যান্ড)
কুলিং টাইপসেলফ কুলড টাইপ
স্বয়ংক্রিয় টুল পরিবর্তনঐচ্ছিক
ব্রেক টুল চেকহ্যাঁ
বিচ্ছিন্নকরণ গতি৫-১০০মিমি/সেকেন্ড
কাটিং নির্ভুলতা±০.০৫মিমি
মিলিং কিটφ০.৮~φ৩.০ ডান দিকের ঘূর্ণন, শ্যাঙ্ক টাংস্টেন স্টিল
পুনরাবৃত্তি পজিশনিং নির্ভুলতা±০.১মিমি
স্থানাঙ্ক মুভিং গতি১০০০মিমি/সেকেন্ড
আউট প্লেট টাইপইএসডি বেল্ট ট্রান্সপোর্টেশন / ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহবর্জ্য ক্যাবিনেট সংগ্রহ
প্রক্রিয়া প্রোগ্রামিংগারবার ড্রয়িং ইম্পোর্ট / ভিজ্যুয়াল সিস্টেমের মাধ্যমে সম্পাদনা প্রোগ্রাম
এয়ার সাপ্লাই৫-৮ কেজি/সেমি³
পাওয়ার সাপ্লাইএসি৩৮০ভি, ৫০/৬০হার্টজ, ৩কেডব্লিউ
মেশিনের আকার১৫০০x৮৫০x১৬০০ মিমি
ওজনপ্রায় ৮০০কেজি
উন্নত ভিশন সিস্টেম
ইমেজিং ক্যামেরা, মরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস সহ চমৎকার সিসিডি সিস্টেম মেশিন ক্যালিব্রেশন, ক্ষতিপূরণ এবং ব্যতিক্রমী স্থিতিশীলতা এবং অ্যান্টি-ডিস্টার্বেন্স ক্ষমতা সহ পজিশনিং সমর্থন করে।
ভ্যাকুয়াম হ্যান্ডলিং সিস্টেম
পিকিং, প্লেসিং, আনলোডিং এবং উৎপাদন অপারেশনের জন্য সর্বজনীন ভ্যাকুয়াম সাকশন চাক।
কম্পোজিট আনলোডিং সিস্টেম
বিচ্ছিন্ন পণ্যগুলি উপরের দিকে পরিবহন করার জন্য ইএসডি অ্যান্টি-স্ট্যাটিক বেল্ট ব্যবহার করে যখন বর্জ্য নীচের দিকে পরিবহন করা হয়, এই দক্ষ পদ্ধতির মাধ্যমে উল্লেখযোগ্য স্থান সাশ্রয় করে।
পণ্যের ছবি

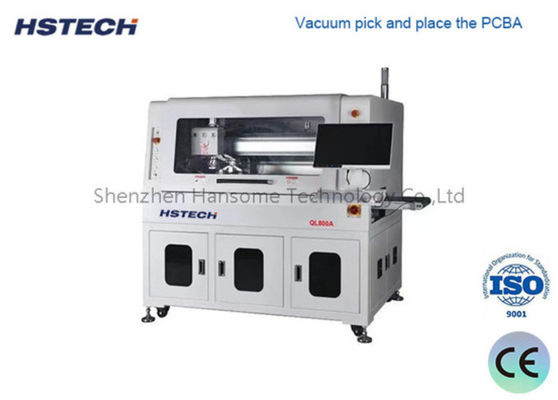

ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন 0 ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন 1
প্যাকেজিং এবং অপারেশন তুলনা
ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন 2 ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন 3 ইআরপি সিস্টেম সামঞ্জস্য এবং ডুয়াল প্ল্যাটফর্ম কাটিং সহ স্বয়ংক্রিয় নীচের পাশের রাউটিং পিসিবি রাউটার মেশিন 4
