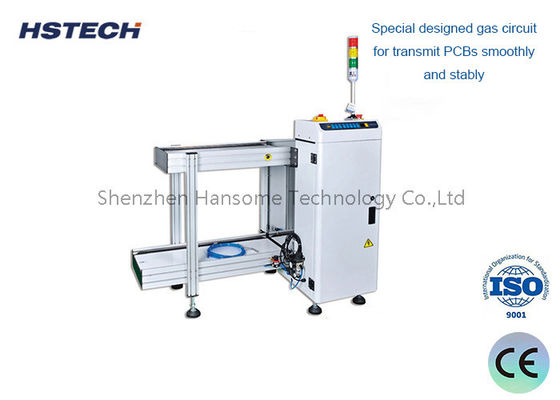

স্বয়ংক্রিয় ম্যাগাজিন সমন্বয় 90W ব্রেক মোটর ড্রাইভ সামঞ্জস্যযোগ্য গতি বেল্ট কনভেয়র পিসিবি আনলোডার এসএমটি লাইন শেষের জন্য

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-460ULD
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে ৫০টি সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

পিসিবি আনলোডার

শক্তি:

AC110V/AC220V, 50/60Hz

Plc:

মিতসুবিশি

অপটোইলেক্ট্রনিক সুইচ:

ওমরন

অবস্থা:

নতুন

গঠন:

বেল্ট কনভেয়র

গতি:

সামঞ্জস্যযোগ্য

পিসিবি নির্দেশনা:

এলআর বা আরএল (কাস্টমাইজড)

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে ৫০টি সেট

বিশেষভাবে তুলে ধরা:

অটোমেটিক ম্যাগাজিন অ্যালাইনমেন্ট পিসিবি আনলোডার

90W ব্রেক মোটর পিসিবি আনলোডার

এসএমটি লাইন এন্ড পিসিবি আনলোডার

পণ্যের বর্ণনা

স্বয়ংক্রিয় ম্যাগাজিন সমন্বয় 90W ব্রেক মোটর ড্রাইভ পিসিবি আনলোডার

এই উন্নত পিসিবি আনলোডার স্বয়ংক্রিয়ভাবে এসএমটি উত্পাদন লাইন সরঞ্জাম থেকে মুদ্রিত সার্কিট বোর্ডগুলি সরিয়ে দেয়, দক্ষ এবং ক্ষতি মুক্ত বোর্ড হ্যান্ডলিং নিশ্চিত করে।

মূল ফাংশন এবং অ্যাপ্লিকেশন

স্বয়ংক্রিয়ভাবে এসএমটি স্থানান্তর মেশিন এবং রিফ্লো চুলা থেকে পিসিবি বোর্ড অপসারণ
পরিদর্শন এবং বাছাই সহ পরবর্তী প্রক্রিয়াগুলিতে স্থানান্তর বোর্ড
ম্যানুয়াল হস্তক্ষেপ কমাতে উৎপাদন দক্ষতা বৃদ্ধি
হ্যান্ডলিং অপারেশন চলাকালীন পিসিবি ক্ষতির ঝুঁকি হ্রাস করুন

কাজের নীতি ও উপাদান

কনভেয়র বেল্ট:সরঞ্জাম আনলোড পোর্ট থেকে আনলোডার থেকে PCB পরিবহন
ক্ল্যাম্পিং মেকানিজমঃভ্যাকুয়াম সাকশন কাপ বা যান্ত্রিক চপ্পল বিভিন্ন পিসিবি আকার accommodates
উত্তোলন যন্ত্রঃকনভেয়র থেকে বোর্ড অপসারণের জন্য উল্লম্ব আন্দোলন নিয়ন্ত্রণ করে
স্থানান্তর প্রক্রিয়াঃবোর্ডগুলিকে নির্ধারিত অবস্থানে বা পরবর্তী প্রক্রিয়াগুলিতে সরিয়ে দেয়
কন্ট্রোল সিস্টেম:সেন্সর ইনপুট উপর ভিত্তি করে সব অপারেশন স্বয়ংক্রিয়

পারফরম্যান্স স্পেসিফিকেশন

ক্ল্যাম্পিং আকারের পরিসীমাঃ 50 মিমি থেকে 500 মিমি পর্যন্ত
ক্ল্যাম্পিং ফ্রিকোয়েন্সিঃ প্রতি মিনিটে কয়েক ডজন পিসিবি
পজিশনিং সঠিকতাঃ ±0.1 মিমি সঠিকতা
অপারেশন স্থিতিশীলতাঃ কয়েক হাজার ঘন্টা ধরে অবিচ্ছিন্ন অপারেশন

মূল সুবিধা

উৎপাদন দক্ষতা বৃদ্ধি এবং প্রক্রিয়া ধারাবাহিকতা
শ্রম ব্যয় এবং ম্যানুয়াল হ্যান্ডলিং হ্রাস
উন্নত পিসিবি সুরক্ষা এবং উন্নত ফলন হার
এসএমটি উৎপাদন লাইন সরঞ্জাম সঙ্গে বিরামবিহীন ইন্টিগ্রেশন
বিভিন্ন স্পেসিফিকেশন এবং আকারের পিসিবিগুলির সাথে সামঞ্জস্যপূর্ণ

টেকনিক্যাল স্পেসিফিকেশন

মডেল	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
ভোল্টেজ	AC110V/220V, 50/60Hz, একক ফেজ, সর্বোচ্চ 300A
পিসিবি মাত্রা	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
ম্যাগাজিনের মাত্রা	৩৫৫×৩২০×৫৬৫	৪৬০×৪০০×৫৬৫	৫৩৫×৪৬০×৫৬৫	৫৩৫×৫৩০×৫৬৫
ম্যাগাজিনের পরিমাণ	উপরের দিকে 1 পিসি, নীচে 1 পিসি, অথবা আরো ধরে রাখার জন্য কাস্টমাইজড
বায়ু সরবরাহ	0.4~0.6 এমপিএ
পরিবহন উচ্চতা	900±20 মিমি স্ট্যান্ডার্ড
লোডিং সময়	৬ সেকেন্ড
ম্যাগাজিন পরিবর্তন সময়	প্রায় ২০ সেকেন্ড
পরিবহন নির্দেশিকা	L থেকে R, অথবা R থেকে L, ঐচ্ছিক
পিসিবি বেধ	ন্যূনতম ০.৪ মিমি
স্টেপ পিচ নির্বাচন	১-৪ (১০ মিমি স্টেপ পিচ)
যোগাযোগ	এসএমইএমএ
মেশিনের মাত্রা	১৭০০×৭৮০×১২০০	১৯০০×৮৬০×১২০০	2200×920×1200	2200×1120×1200
ওজন	প্রায় ১৬০ কেজি	প্রায় ২০০ কেজি	প্রায় ২৪০ কেজি	প্রায় ২৬০ কেজি
