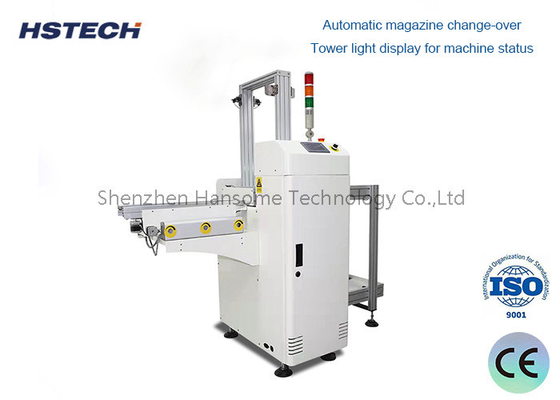

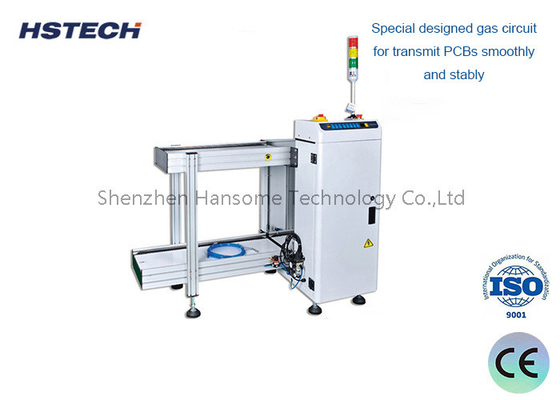

স্বয়ংক্রিয় ম্যাগাজিন সমন্বয় 90W ব্রেক মোটর ড্রাইভ এসএমটি লাইন শেষ জন্য পিসিবি আনলোডার

স্বয়ংক্রিয় ম্যাগাজিন সমন্বয় 90W ব্রেক মোটর ড্রাইভ এসএমটি লাইন শেষ জন্য পিসিবি আনলোডার

উপস্থাপনা:

এটি মুদ্রিত সার্কিট বোর্ড (পিসিবি) স্বয়ংক্রিয়ভাবে অপসারণের জন্য একটি ডিভাইস।

ফাংশন এবং অ্যাপ্লিকেশনঃ
1.এসএমটি প্লেসমেন্ট মেশিন, রিফ্লো ওভেন এবং অন্যান্য সরঞ্জামগুলির ডিসচার্জ পোর্টগুলি থেকে স্বয়ংক্রিয়ভাবে পিসিবি বোর্ডগুলি সরান।
2.পিসিবি বোর্ডগুলিকে পরবর্তী প্রক্রিয়াগুলিতে স্থানান্তর করুন, যেমন পরিদর্শন এবং শ্রেণিবদ্ধকরণ, একটি সুশৃঙ্খল এবং নিরাপদ পদ্ধতিতে।
3উৎপাদন দক্ষতা উন্নত করা, ম্যানুয়াল হস্তক্ষেপ হ্রাস করা এবং পিসিবি ক্ষতির ঝুঁকি হ্রাস করা।

প্রধান কাঠামো এবং কাজের নীতিঃ
কনভেয়র বেল্ট:ডিভাইস ডিসচার্জ পোর্ট থেকে আনলোডারে পিসিবি বোর্ড পরিবহনের জন্য দায়ী।
ক্ল্যাম্পিং মেশিনঃভ্যাকুয়াম সাকশন কাপ বা যান্ত্রিক clamping claws ব্যবহার করে, এটি নমনীয়ভাবে বিভিন্ন আকারের PCB বোর্ড clamping করতে পারেন।
উত্তোলন যন্ত্রঃকনভেয়র বেল্ট থেকে পিসিবি বোর্ড অপসারণের জন্য ক্ল্যাম্পিং মেকানিজমের উত্তোলন এবং নামানো নিয়ন্ত্রণ করুন।
স্থানান্তর প্রক্রিয়াঃসরানো পিসিবি বোর্ডটিকে একটি নির্দিষ্ট অবস্থানে স্থানান্তর করুন, যেমন একটি স্থানান্তর র্যাক বা পরবর্তী কনভেয়র বেল্ট।
নিয়ন্ত্রণ ব্যবস্থাঃডিভাইসের সেন্সর সিগন্যাল অনুযায়ী প্রতিটি অ্যাক্টিভেশনের কাজগুলো স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা।

পারফরম্যান্স প্যারামিটারঃ

1. ক্ল্যাম্পিং আকারের পরিসীমাঃ কয়েক ডজন মিলিমিটার থেকে কয়েকশ মিলিমিটার পর্যন্ত।
2. ক্ল্যাম্পিং ফ্রিকোয়েন্সিঃ প্রতি মিনিটে কয়েক ডজন PCB পর্যন্ত।
3. পজিশনিং নির্ভুলতাঃ সাধারণত ±0.1 মিমি মধ্যে।
4. অপারেশন স্থিতিশীলতাঃ ব্যর্থতা ছাড়াই কয়েক হাজার ঘন্টা অবিচ্ছিন্ন অপারেশন।

উপকারিতা এবং বৈশিষ্ট্যঃ

• উৎপাদন দক্ষতা এবং ধারাবাহিকতা উন্নত করুন, শ্রম ব্যয় হ্রাস করুন।
• ক্ষতি থেকে পিসিবি বোর্ড রক্ষা এবং ফলন হার উন্নত।
• এসএমটি উৎপাদন লাইনের অন্যান্য সরঞ্জামগুলির সাথে নির্বিঘ্নে সংযুক্ত হতে পারে।
• বিভিন্ন স্পেসিফিকেশনের পিসিবি বোর্ডগুলির স্বয়ংক্রিয় আনলোডের জন্য উপযুক্ত।

স্পেসিফিকেশন
