পিসিবি ডিপ্যানেলিং রাউটার মেশিন
Created with Pixso.

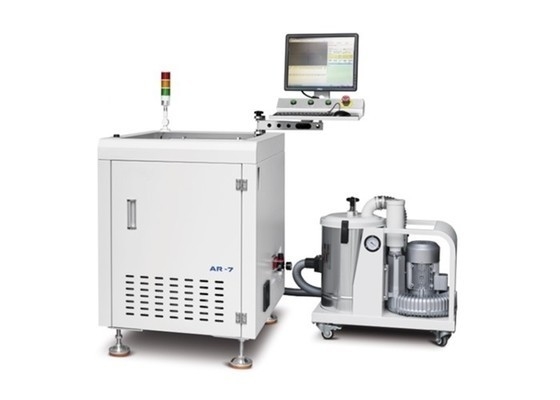

হাই স্পিড মিনি অফলাইন পিসিবিএ রাউটার মেশিন নমনীয় কাটিং সহ ছোট আকারের পিসিবি জন্য

হাই স্পিড মিনি অফলাইন পিসিবিএ রাউটার মেশিন নমনীয় কাটিং সহ ছোট আকারের পিসিবি জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: AR-7
MOQ.: ১টি সেট
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন,
সরবরাহের ক্ষমতা: প্রতি মাসে ৫০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
মিনি অফলাইন PCBA রাউটার মেশিন
উপাদান:
ধাতুর পাত
ফিক্সচার:
প্রয়োজন
পাওয়ার সাপ্লাই:
AC380V, 50/60HZ
যোগাযোগ:
SMEMA
কাজের টেবিলের আকার:
50*50~410*460mm
PCBA লোডিং পদ্ধতি:
ম্যানুয়াল
ধুলো সংগ্রাহক:
নীচের সংগ্রহ
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ৫০টি সেট
পণ্যের বর্ণনা

উচ্চ গতির মিনি অফলাইন পিসিবিএ রাউটার মেশিন নমনীয় কাটিং সহ ছোট আকারের পিসিবি জন্য


পরিচিতি


এটি একটি রুটিং মেশিন যা বিশেষভাবে ছোট ব্যাচ বা ব্যক্তিগত পিসিবিএ উত্পাদনের জন্য ব্যবহৃত হয়, মূলত মাউন্ট করা উপাদানগুলির সাথে পিসিবি সঠিকভাবে কাটা এবং বিভাজনের জন্য ব্যবহৃত হয়।এটি CNC নিয়ন্ত্রণের মাধ্যমে উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা প্রক্রিয়াকরণ উপলব্ধি করে.


বৈশিষ্ট্য


1অফলাইন স্বয়ংক্রিয় বিচ্ছেদ।

2এটি একটি মিনি পিসিবিএ রাউটার, যা ছোট আকারের পিসিবি এবং কারখানার রুম সাশ্রয়ের জন্য উপযুক্ত।

3, কাস্টমাইজড ফিক্সচার।

4, পিসি এবং সিসিডি ভিজ্যুয়াল সিস্টেম।

5, ক্ষতিপূরণ এবং ধুলো সংগ্রহের সাথে প্রোগ্রামিং।

6, সর্বাধিক 410-510 মিমি আকারের পিসিবিএ জন্য উপলব্ধ।

7, দুটি ভিন্ন ধরণের পণ্য কাটাতে নমনীয়।

8, ম্যানুয়াল খাওয়ানো এবং আনলোড জন্য খোলা প্ল্যাটফর্ম, এছাড়াও ঐচ্ছিক যান্ত্রিক বাহু দিয়ে সজ্জিত করা যেতে পারে ((রোবট) ।


স্পেসিফিকেশন


মডেল এআর-৭ এআর-৭ মিনি
পাওয়ার সাপ্লাই AC380V, 50/60Hz, 3KW
কাজের আকার 50x50~410x460mm ((সর্বোচ্চ) 50x50~260x310mm ((সর্বোচ্চ)
লোডিং মোড ম্যানুয়াল
কাটিয়া স্পিন্ডল/গতির ৫০০০-৬০,০০০ ঘন্টা
পিসিবি বেধ 0.৪-৪ মিমি
বিচ্ছেদ গতি ১-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা ±0.05 মিমি
ফিক্সিং টাইপ ফিক্সচার
প্রোগ্রামিং দৃষ্টি শিক্ষা, ইনলাইন প্রোগ্রামিং
মিলিং কিট φ0.8~φ3.0 ডান পাশের রেটেশন, শ্যাং টংস্টেন ইস্পাত
ধুলো সংগ্রহের পদ্ধতি তল ধুলো সংগ্রহ
ধুলো সংগ্রহকারী ৩ ফেজ, ৩৮০ ভোল্ট, ১.২ কিলোওয়াট
শব্দ <75 ডিবি
নিয়ন্ত্রণ ব্যবস্থা শিল্প পিসি
স্পিন্ডল ব্র্যান্ড জার্মানি ব্র্যান্ড, Sycotec 4025
সার্ভো মোটর A5 সিরিজ
গতি নিয়ন্ত্রণ ৪ অক্ষ গতি নিয়ন্ত্রণ বোর্ড
লিড স্ক্রু C5 গ্রিলিং স্ক্রু লিড
লিনিয়ার গাইড পি র্যাঙ্ক নীরবতা গাইড
ক্যামেরা জার্মানি ব্র্যান্ড ইমেজিং 40W শিল্প ক্যামেরা
মেশিনের আকার ৭০০*৮০০*৯৩০ মিমি ৫০০*৬৫০*৯৩০ মিমি
স্ক্রিন
১৭ ইঞ্চি


Mini Offline PCB Router Machine Single / Double Work Platform Manual Feeding 0

Mini Offline PCB Router Machine Single / Double Work Platform Manual Feeding 1


প্রচলিত অ্যাপ্লিকেশন দৃশ্যকল্প


ব্যক্তিগত বা ছোট ইলেকট্রনিক্স DIY উৎপাদন, যেমন আপনার নিজের PCB সার্কিট বোর্ড তৈরি।
ক্ষুদ্র প্যাচ পিসিবিএ উৎপাদন, দ্রুত প্রোটোটাইপিং এবং ক্ষুদ্র প্যাচ ট্রায়াল উৎপাদন জন্য উপযুক্ত।
ইলেকট্রনিক পণ্য মেরামত বা সংশোধন করার সময় পিসিবি কাটা এবং বিভাজন।
শিক্ষকতা পরীক্ষাগার, শিক্ষার্থীদের পিসিবিএ প্রসেসিং প্রযুক্তি বুঝতে দিন।


প্যাকিং ও ডেলিভারি
পয়েন্ট
পিসিবিএ রাউটার মেশিন
প্যাকেজ
1 সেট একটি কাঠের কার্টনে নিরাপত্তা শর্ত হিসাবে
বাহ্যিক মাত্রা
৭০০*৮০০*৯৩০ মিমি
ওজন
প্রায় ৭৫-১০০ কেজি
বিতরণ
প্রায় ২০ কার্যদিবস
অর্থ প্রদান
ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন,
বন্দর
শেঞ্জেন
চালান
A. কুরিয়ার দ্বারাঃ 4-7 বিশেষ অফার দ্বারা কার্যদিবস
B.এয়ারলাইনেঃ নির্ধারিত বিমানবন্দরে 7 কার্যদিবস
C.সমুদ্রপথেঃ নির্ধারিত বন্দরে 20-25 কার্যদিবস
