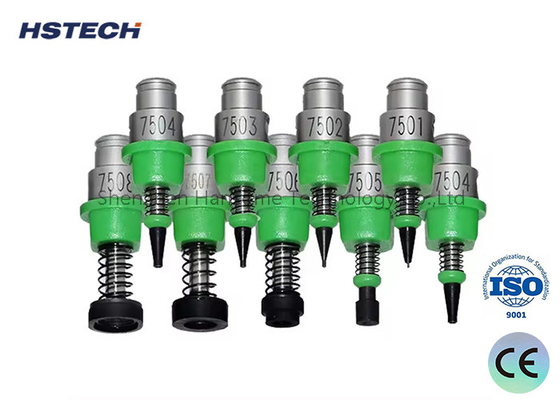

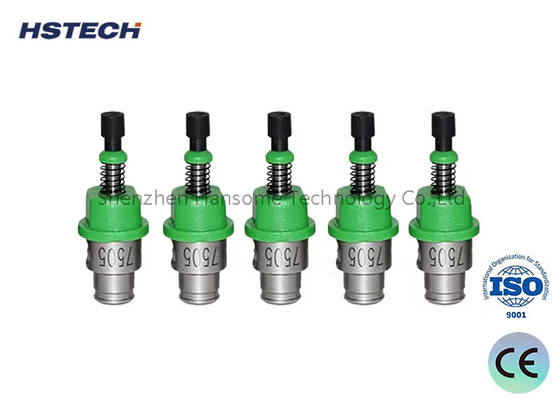

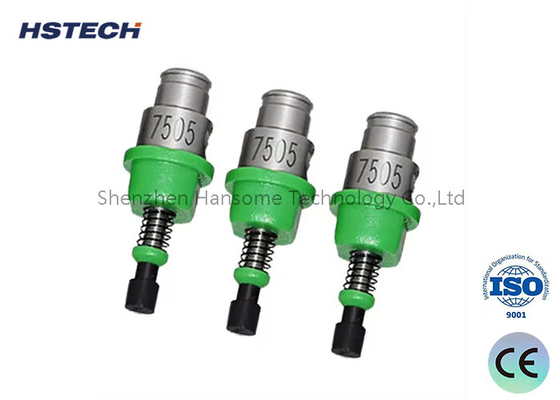

SMT JUKI RS-1 NOZZLE 7500 7501 7502 7503 7504 7505 7506 7507 7508 7509 7510 চিপ মাউটার মেশিনের জন্য নল

SMT JUKI RS-1 NOZZLE 7500 7501 7502 7503 7504 7505 7506 7507 7508 7509 7510 চিপ মাউটার মেশিনের জন্য নল

পরিচয় করিয়ে দিন

এসএমটি প্লেসমেন্ট মেশিনের নল বিভিন্ন আকার এবং আকারের উপাদানগুলিকে বিভিন্ন উপায়ে বাছাই এবং স্থাপন করতে পারে। যখন ভ্যাকুয়াম চাপ তৈরি হয়,সাকশন ডোজ এর নেতিবাচক চাপ সরবরাহ সিস্টেম থেকে উপাদান suck হবেযখন শোষণ নলটি গুরুত্বপূর্ণ অংশগুলি চুষে নেয়, তখন সিস্টেমটি নির্ধারণ করবে যে নির্দিষ্ট ভ্যাকুয়াম ডিগ্রি পৌঁছে গেলে শোষণ নলটি সফলভাবে উপাদানগুলি চুষে ফেলেছে।যখন উপাদানগুলি পাশের দিকে থাকে বা উপাদানগুলি ফেলে দেওয়া হয়, যা সাকশন ডোজকে সফলভাবে উপাদানগুলি তুলতে ব্যর্থ করে তোলে, এসএমটি প্লেসমেন্ট মেশিনটি একটি অ্যালার্ম সংকেত প্রেরণ করবে।যখন আমাদের ডোজল উপাদান তুলে নেয় এবং তাদের PCB সংযুক্ত, আমরা সাধারণত তাদের স্থাপন করার জন্য দুটি পদ্ধতি ব্যবহার. এক আমরা সিস্টেম আগাম প্রবেশ করা উচ্চতা অনুযায়ী মাউন্ট করা হয়. যখন আমাদের SMT স্থানান্তর মেশিনের স্থানান্তর মাথা সেট উচ্চতা ড্রপ,ভ্যাকুয়াম মুক্তি হয় এবং উপাদান প্যাড উপর স্থাপন করা হয়সাধারণত আমরা এই পদ্ধতি ব্যবহার করি না কারণ এটি অনমনীয়।আরেকটি পদ্ধতি চাপ সেন্সর এর কর্মের অধীনে বসানো একটি নরম অবতরণ অর্জন করা হয় ডোজ এবং PCB বোর্ডের মধ্যে তাত্ক্ষণিক প্রতিক্রিয়া কারণে, যাতে আমাদের স্থাপন সহজ এবং মসৃণ হয়। শোষণ ডোজ একটি সরঞ্জাম যে আমরা প্রায়ই উত্পাদন এবং স্থাপন ব্যবহার একটি টুকরা।এটি প্রায়শই উপাদানগুলির সাথে যোগাযোগ করে এবং সময়ের সাথে সাথে পরিধান এবং ক্ষতিগ্রস্থ হবে. অতএব, এসএমটি প্লেসমেন্ট মেশিনগুলির সাকশন নলগুলির উপাদান এবং কাঠামো আরও বেশি মনোযোগ পাচ্ছে।এবং পরে তারা কার্বন ফাইবার পরিধান-প্রতিরোধী প্লাস্টিকের উপকরণ পরিবর্তন করা হয়আরও উন্নত নলগুলি সিরামিক উপকরণ এবং হীরা ব্যবহার করে নলগুলি আরও বেশি করে তোলে।

প্রধান বৈশিষ্ট্য

এসএমটি (সার্ফেস মাউন্ট টেকনোলজি) ডোজ একটি গুরুত্বপূর্ণ সরঞ্জাম যা ইলেকট্রনিক উপাদানগুলির জন্য স্বয়ংক্রিয় স্থানান্তর সরঞ্জামগুলিতে ব্যবহৃত হয়, যা ছোট ইলেকট্রনিক উপাদানগুলি তুলতে এবং স্থাপন করতে ব্যবহৃত হয়।বিভিন্ন চাহিদা অনুযায়ী অনেক ধরনের SMT nozzles আছেসাধারণ সমস্যাগুলির মধ্যে রয়েছেঃ

উপরন্তু, কিছু বিশেষ ধরণের ডোজ রয়েছে, যেমন ঘোরানো ডোজ, কনুই ডোজ ইত্যাদি, যা নির্দিষ্ট স্থানান্তর প্রয়োজনীয়তা অনুযায়ী নির্বাচন এবং ব্যবহার করা যেতে পারে।এটা লক্ষ করা উচিত যে বিভিন্ন nozzles বিভিন্ন আকার এবং আকৃতির ইলেকট্রনিক উপাদান জন্য উপযুক্তউপযুক্ত নল টাইপ নির্বাচন করা স্থাপন কাজের দক্ষতা এবং গুণমানের জন্য খুবই গুরুত্বপূর্ণ।

অ্যাপ্লিকেশন

পিসিবি সমাবেশঃ
উচ্চ-ভলিউম উত্পাদন পরিবেশে বিভিন্ন ইলেকট্রনিক উপাদানগুলিকে পিসিবি-তে একত্রিত করার জন্য জুকি পিক-এন্ড-প্লেস মেশিনে ব্যবহৃত হয়।
প্রোটোটাইপিং:
প্রোটোটাইপ সমাবেশে দরকারী যেখানে বিভিন্ন উপাদান প্রকারের হ্যান্ডলিংয়ে নমনীয়তা প্রয়োজন।
মেরামত এবং পুনরায় কাজঃ
মেরামতের প্রক্রিয়া চলাকালীন উপাদানগুলির সঠিক অবস্থানে সহায়তা করার জন্য নজলগুলি পুনর্ব্যবহারের স্টেশনে ব্যবহার করা যেতে পারে

জুকি সিরিজের জন্য পার্ট নম্বর সহ আপেক্ষিক ডোজঃ

E35017210A0 JUKI NOZZLE 101 ASSY Ø ১.০x০4
E35027210A0 JUKI NOZZLE 102 ASSY Ø 1.5x1.0
E35037210A0 JUKI NOZZLE 103 ASSY Ø3.0x1.7
E35047210A0 JUKI NOZZLE 104 ASSY Ø 4.0x3.2
E35057210A0 JUKI NOZZLE 105 ASSY Ø 6.5x5.0
E35067210A0 JUKI NOZZLE 106 ASSY Ø 9.0x8.0
E35517210A0 JUKI NOZZLE 201 ASSY Ø 3.5x1.0
E35527210A0 JUKI NOZZLE 202 ASSY Ø 5.5x3.2
E35537210A0 JUKI NOZZLE 203 ASSY Ø 8.5x5.0
E35547210A0 JUKI NOZZLE 204 ASSY Ø 9.0x8.0
E3600729000 JUKI NOZZLE 500 Ø 0.7x0.4
E36017290A0 JUKI NOZZLE 500 Ø 0.7x0.4
E36037290A0 JUKI NOZZLE 500 Ø 1.6x1.0
E36047290A0 JUKI NOZZLE 500 Ø 3.5x1.7
E36057290A0 JUKI NOZZLE 500 Ø 5.0x3.2
E36067290A0 JUKI NOZZLE 500 Ø 8.5x5.0
E36077290A0 JUKI NOZZLE 500 Ø 9.0x8.0
E36087290A0/40011046 JUKI NOZZLE 500 ASSY Ø1.0 X 0.5
E36007290A0/40001339 JUKI NOZZLE 501 ASSY Ø 0.7x0.4
E36017290A0/40001340 JUKI NOZZLE 502 ASSY Ø 0.7x0.4
E36027290A0/40001341 JUKI NOZZLE 503 ASSY Ø1.0x06
E36037290A0/40001342 JUKI NOZZLE 504 ASSY Ø1.5/1.0
E36047290A0/40001343 JUKI NOZZLE 505 ASSY 3.5/1.7
E36057290A0/40001344 JUKI NOZZLE 506 ASSY Ø5.0/3.2
E36067290A0/40001345 JUKI NOZZLE 507 ASSY Ø8.5/5.0
E36077290A0/40001346 JUKI NOZZLE 508 ASSY Ø8.5 /5.0
E36077290A0/40025165 JUKI NOZZLE 509 ASSY Ø0.1/0.4
E36157290A0 JUKI NOZZLE 510 ASSY Ø1.5/0.6
E36167290A0 JUKI NOZZLE 511 ASSY Ø2.0/1.2
E40017210A0 JUKI পিক আপ নল
E40027210A0 JUKI PICK UP NOZZLE
E40057210A0 JUKI পিক আপ নল
E40067210A0 JUKI PICK UP NOZZLE
E40077210A0 JUKI PICK UP NOZZLE
E40087210A0 JUKI PICK UP NOZZLE
E40097210A0 JUKI PICK UP NOZZLE
E40107210A0 JUKI পিক আপ নল
E40117210A0 JUKI PICK UP NOZZLE
E40127210A0 JUKI PICK UP NOZZLE
E40137210A0 JUKI PICK UP NOZZLE
E40147210A0 JUKI PICK UP NOZZLE
E40167210A0 JUKI PICK UP NOZZLE
E40177210A0 JUKI PICK UP NOZZLE
E40187210A0 JUKI PICK UP NOZZLE
E40207210A0 JUKI PICK UP NOZZLE
E40217210A0 JUKI PICK UP NOZZLE
E40227210A0 JUKI PICK UP NOZZLE
E40237210A0 JUKI PICK UP NOZZLE
E40247210A0 JUKI PICK UP NOZZLE
E40257210A0 JUKI PICK UP NOZZLE
E40267210A0 JUKI PICK UP NOZZLE
E40277210A0 JUKI PICK UP NOZZLE
E40287210A0 JUKI PICK UP NOZZLE
E40297210A0 JUKI PICK UP NOZZLE
E40307210A0 JUKI PICK UP NOZZLE
E40317210A0 JUKI PICK UP NOZZLE
E40337210A0 JUKI PICK UP NOZZLE
E40347210A0 JUKI PICK UP NOZZLE
E40357210A0 JUKI PICK UP NOZZLE
E40367210A0 JUKI PICK UP NOZZLE
E40377210A0 JUKI PICK UP NOZZLE
E40387210A0 JUKI PICK UP NOZZLE
E40397210A0 JUKI PICK UP NOZZLE
E40417210A0 JUKI PICK UP NOZZLE
E40427210A0 JUKI PICK UP NOZZLE
E40437210A0 JUKI PICK UP NOZZLE
E40447210A0 JUKI PICK UP NOZZLE
E40457210A0 JUKI PICK UP NOZZLE
E40467210A0 JUKI PICK UP NOZZLE
E40477210A0 JUKI PICK UP NOZZLE
E40487210A0 JUKI PICK UP NOZZLE
E40497210A0 JUKI PICK UP NOZZLE
E40507210A0 JUKI PICK UP NOZZLE
E40517210A0 JUKI PICK UP NOZZLE



আমাদের কাছে এই ব্র্যান্ডের নলও আছে গরম বিক্রয়ের জন্যঃ

ডোজেল স্পেসিফিকেশন
