বিজিএ রিওয়ার্ক স্টেশন
Created with Pixso.

ক্ষুততা স্ট্রীন দেখাবার বিগে আরেক স্টেপিং মোটর এবং সিসি রঙের আলোকিক মিলন ৐ডের সর্বোচ্চ সমানবেশে সাথে বিগে রিকোর্ক স্টেশন যাদে মাউন্টিং সার্মত্যের জন্য় হওয়় হয় ±0.01মমি সমানবেশের সাথে

ক্ষুততা স্ট্রীন দেখাবার বিগে আরেক স্টেপিং মোটর এবং সিসি রঙের আলোকিক মিলন ৐ডের সর্বোচ্চ সমানবেশে সাথে বিগে রিকোর্ক স্টেশন যাদে মাউন্টিং সার্মত্যের জন্য় হওয়় হয় ±0.01মমি সমানবেশের সাথে

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-700
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন,
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
মোবাইল ফোন বিজিএ রিওয়ার্ক স্টেশন
ওয়ারেন্টি:
1 বছর
নিয়ন্ত্রণ:
স্পর্শ পর্দা
উপাদান:
অ্যালুমিনিয়াম খাদ
সংকেত:
এসএমএমএ
মোট শক্তি:
2600w
পাওয়ার সাপ্লাই:
AC220V
ওজন:
30 কেজি
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

5 মোড স্টেপিং মোটর বিজিএ রিওয়ার্ক স্টেশন

,

সিসিডি কালার অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম বিজিএ চিপ মেরামত মেশিন

,

±0.01mm মাউন্টিং নির্ভুলতা PCB হ্যান্ডলিং সরঞ্জাম

পণ্যের বর্ণনা

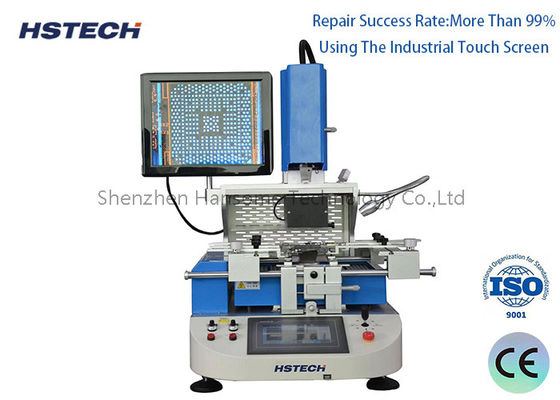

উচ্চ গতির টাচ স্ক্রিন BGA রিওয়ার্ক স্টেশন 5 মোড স্টেপিং মোটর CCD কালার সহ
BGA রিওয়ার্ক স্টেশনের সংক্ষিপ্ত বিবরণ

BGA রিওয়ার্ক স্টেশনগুলি হল বিশেষ সরঞ্জাম যা প্রিন্টেড সার্কিট বোর্ড (PCB)-এর BGA উপাদানগুলি অপসারণ এবং প্রতিস্থাপনের জন্য ব্যবহৃত হয়। BGA উপাদানগুলি হল সারফেস-মাউন্ট ইন্টিগ্রেটেড সার্কিট (ICs), যার নীচে সোল্ডার বলের একটি গ্রিড রয়েছে, যা মেরামত এবং রিওয়ার্ক করার সময় অনন্য চ্যালেঞ্জ তৈরি করে।

মূল উপাদান
  • নির্ভুল গরম করার সিস্টেম:নিরাপদে অপসারণ এবং ইনস্টলেশনের জন্য BGA উপাদানগুলিকে নির্বাচনীভাবে গরম করতে ইনফ্রারেড বা গরম বাতাস ব্যবহার করে
  • উপাদান অপসারণ এবং প্লেসমেন্ট সরঞ্জাম:নরমভাবে তোলার এবং স্থাপন করার জন্য ভ্যাকুয়াম অগ্রভাগ এবং বিশেষ সরঞ্জাম
  • সারিবদ্ধকরণ এবং ভিশন সিস্টেম:প্লেসমেন্টের সময় নির্ভুল BGA উপাদান সারিবদ্ধকরণ নিশ্চিত করতে ক্যামেরা এবং সফ্টওয়্যার
  • রিওয়ার্ক প্ল্যাটফর্ম:রিওয়ার্ক প্রক্রিয়ার জন্য সুরক্ষিত, তাপমাত্রা-নিয়ন্ত্রিত পরিবেশ
রিওয়ার্ক প্রক্রিয়া
  • প্রস্তুতি:রিওয়ার্ক প্ল্যাটফর্মে PCB সুরক্ষিত করুন এবং লক্ষ্য BGA উপাদানের চারপাশের এলাকা প্রস্তুত করুন
  • গরম করা:উপাদান অপসারণের জন্য সোল্ডার বলগুলিকে গলাতে ধীরে ধীরে গরম করা
  • অপসারণ:নিচের প্যাড বা ট্রেসগুলির ক্ষতি না করে সাবধানে উপাদান উত্তোলন
  • পরিষ্কার করা:অবশিষ্ট সোল্ডার বা ফ্লাক্স অপসারণের জন্য PCB প্যাড পরিষ্কার করা
  • নতুন উপাদান স্থাপন:রিফ্লো গরম করার সাথে নির্ভুল সারিবদ্ধকরণ এবং স্থাপন
অ্যাপ্লিকেশন
  • ইলেকট্রনিক্স মেরামত এবং রিওয়ার্ক: ভোক্তা ইলেকট্রনিক্স, শিল্প সরঞ্জাম এবং মহাকাশ/প্রতিরক্ষা সিস্টেমে ত্রুটিপূর্ণ BGA উপাদান প্রতিস্থাপন
  • প্রোটোটাইপ পরিবর্তন: পণ্য বিকাশের সময় দ্রুত এবং নির্ভুল BGA রিওয়ার্ক
  • উৎপাদন সমর্থন: ছোট আকারের বা ব্যাচ উত্পাদন রান সময় BGA উপাদান রিওয়ার্ক
পণ্যের বৈশিষ্ট্য
  • বহুমুখী অপারেশনের জন্য 5টি কাজের মোড
  • স্পষ্ট ভিজ্যুয়াল প্রতিক্রিয়ার জন্য 15" HD LCD মনিটর
  • 7" HD কালার টাচ স্ক্রিন ইন্টারফেস
  • নির্ভুল নিয়ন্ত্রণের জন্য স্টেপিং মোটর

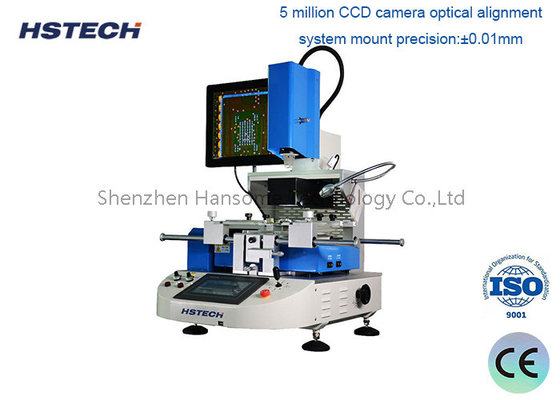

  • CCD কালার অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম
  • ±1℃ এর মধ্যে তাপমাত্রা নির্ভুলতা
  • ±0.01 মিমি এর মধ্যে মাউন্টিং নির্ভুলতা
  • মেরামতের সাফল্যের হার: 99%+
  • একক-চিপ নিয়ন্ত্রণের স্বাধীন গবেষণা এবং উন্নয়ন
প্রযুক্তিগত বৈশিষ্ট্য
স্পেসিফিকেশন বিস্তারিত
মডেল HS-700
বিদ্যুৎ সরবরাহ AC 100V / 220V±10% 50/60Hz
মোট শক্তি 2600W
হিটার পাওয়ার উপরের হিটার 1200W (সর্বোচ্চ), নিচের হিটার 1200W (সর্বোচ্চ)
বৈদ্যুতিক উপাদান ড্রাইভিং মোটর + স্মার্ট তাপমাত্রা কন্ট্রোলার + কালার টাচ স্ক্রিন
তাপমাত্রা নিয়ন্ত্রণ উচ্চ নির্ভুলতা K-সেন্সর + ক্লোজড লুপ কন্ট্রোল + স্বাধীন তাপমাত্রা কন্ট্রোলার (±1℃ নির্ভুলতা)
সেন্সর 1 টুকরা
অবস্থান পদ্ধতি V আকৃতির PCB সমর্থন + বাইরের ইউনিভার্সাল ফিক্সচার + কেন্দ্র এবং পজিশনিংয়ের জন্য লেজার আলো
সামগ্রিক মাত্রা L450mm × W470mm × H670mm
PCB আকার সর্বোচ্চ 140mm × 160mm, সর্বনিম্ন 5mm × 5mm
BGA আকার সর্বোচ্চ 50mm × 50mm, সর্বনিম্ন 1mm × 1mm
প্রযোজ্য PCB বেধ 0.3 - 5mm
মাউন্টিং নির্ভুলতা ±0.01mm
মেশিনের ওজন 30KG
চিপের ওজন মাউন্ট করুন 150g
কাজের মোড পাঁচ: আধা-স্বয়ংক্রিয়/ম্যানুয়াল/অপসারণ/মাউন্ট/ওয়েল্ড
ব্যবহার চিপস/ফোন মাদারবোর্ড ইত্যাদি মেরামত করুন
প্যাকেজিং ও ডেলিভারি
আইটেম বিস্তারিত
প্যাকেজ নিরাপত্তার জন্য একটি কাঠের কার্টনে 1 সেট
বাইরের মাত্রা 450 × 470 × 670mm
ওজন প্রায় 30 কেজি
ডেলিভারি সময় প্রায় 15-20 কার্যদিবস
পেমেন্ট পদ্ধতি D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বন্দর শেনজেন
শিপমেন্টের বিকল্প ক। কুরিয়ার দ্বারা: বিশেষ অফারে 4-7 কার্যদিবস
খ। আকাশপথে: নির্ধারিত বিমানবন্দরে 7 কার্যদিবস
গ। সমুদ্রপথে: নির্ধারিত বন্দরে 20-25 কার্যদিবস
