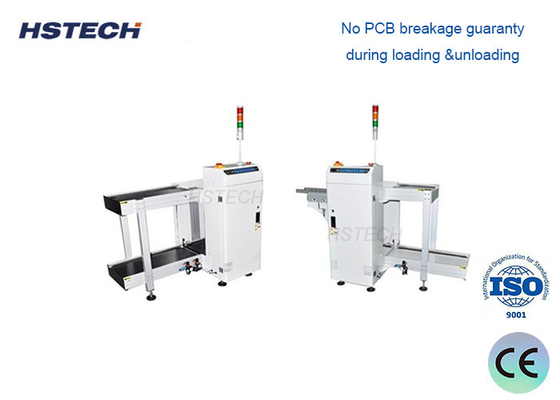

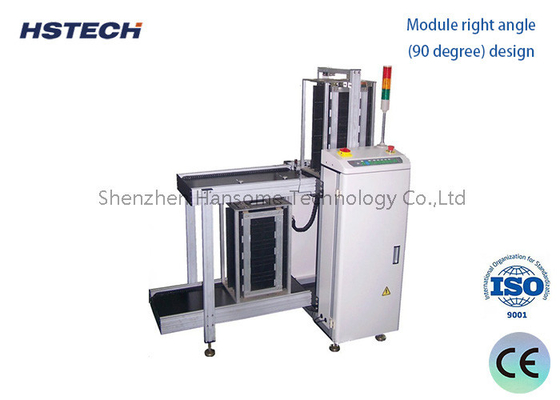

সত্য রঙ স্পর্শ পর্দা নিয়ন্ত্রণ পিসিবি লোডার টাওয়ার লাইট ডিসপ্লে সহ পিসিবি হ্যান্ডলিং সরঞ্জাম

সত্য রঙ স্পর্শ পর্দা নিয়ন্ত্রণ পিসিবি লোডার টাওয়ার লাইট ডিসপ্লে সহ পিসিবি হ্যান্ডলিং সরঞ্জাম

এই মেশিনটি এসএমটি উত্পাদন লাইন শুরু করার জন্য ব্যবহৃত হয়, ম্যাগাজিন থেকে পিসিবিগুলি ডাউনস্ট্রিম মেশিনের কনভেয়রটিতে ঠেলে দিয়ে।

সংজ্ঞা এবং কাজঃ
পিসিবি লোডার হল পিসিবি (প্রিন্ট সার্কিট বোর্ড) এর স্বয়ংক্রিয় লোডিংয়ের জন্য একটি বিশেষ সরঞ্জাম।
প্রধান ফাংশনটি হল কাঁচামালের র্যাক থেকে স্বয়ংক্রিয়ভাবে উপকরণগুলি নেওয়া এবং সঠিকভাবে তাদের উত্পাদন লাইন বা পরবর্তী প্রক্রিয়া সরঞ্জামগুলিতে লোড করা।

কাজের নীতিঃ
পিসিবি লোডার সাধারণত র্যাক, ভ্যাকুয়াম সাকশন কাপ, এক্সওয়াই সার্ভো প্ল্যাটফর্ম এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।
সাকশন কাপটি ভ্যাকুয়াম নেতিবাচক চাপের মাধ্যমে পিসিবি বোর্ড শোষণ করে এবং প্ল্যাটফর্মটি পিসিবি বোর্ডকে র্যাক থেকে নির্দিষ্ট অবস্থানে নিয়ে যাওয়ার জন্য গতিপথটি সঠিকভাবে নিয়ন্ত্রণ করে।
দ্রুত এবং দক্ষ পিসিবি লোডিং অপারেশন অর্জনের জন্য পুরো প্রক্রিয়াটি নিয়ন্ত্রণ সিস্টেম দ্বারা স্বয়ংক্রিয়ভাবে সম্পন্ন হয়।

প্রধান বৈশিষ্ট্যঃ
স্বয়ংক্রিয়তার উচ্চ স্তরঃ ম্যানুয়াল অপারেশন ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় পিসিবি পিকিং এবং স্থাপন।
উচ্চ লোডিং নির্ভুলতাঃ ± 0.05 মিমি মধ্যে পুনরাবৃত্তিযোগ্য অবস্থান নির্ভুলতা।
শক্তিশালী অভিযোজনযোগ্যতাঃ বিভিন্ন আকারের পিসিবি অনুসারে সাকশন কাপের অবস্থান স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যায়।
উচ্চ দক্ষতাঃ একটি একক মেশিনের গড় লোডিং দক্ষতা 300-500 টুকরা / ঘন্টা পৌঁছাতে পারে।
শ্রম ব্যয় সাশ্রয় করুনঃ ম্যানুয়াল লোডিংয়ের শ্রমের তীব্রতা হ্রাস করুন।

প্রয়োগের দৃশ্যকল্পঃ
পিসিবি উত্পাদনঃ স্বয়ংক্রিয়ভাবে নগ্ন বোর্ডগুলিকে এসএমটি প্যাচিং সরঞ্জাম, তরঙ্গ সোল্ডারিং মেশিন ইত্যাদিতে লোড করুন
ইলেকট্রনিক সমাবেশঃ পরীক্ষার সরঞ্জাম, প্যাকেজিং সরঞ্জাম ইত্যাদিতে সমন্বিত PCB বোর্ড লোড করুন
মেরামত এবং মেরামতঃ দ্রুত এবং সঠিকভাবে মেরামত PCB বোর্ড মেরামত সরঞ্জাম লোড।

স্পেসিফিকেশন

এফআকার

1, সত্য রঙ টাচ স্ক্রিন নিয়ন্ত্রণ

2, মিটসুবিশি পিএলসি

3, ম্যাগাজিন ক্যাপাসিটিঃ উপরের 1, নীচের 1, অথবা কাস্টমাইজড

4, নির্বাচনী পিচঃ 10mm, 20mm, 30mm, 40mm

5, পিসিবি পরিবহন দিকঃ এল-আর, অথবা আর-এল,ঐচ্ছিক

6ম্যানুয়াল/অটোমেটিক রান মোড নির্বাচন

7, সামনের রেল ফিক্সড বা পিছনের রেল ফিক্সড,ঐচ্ছিক

8, এসএমটি অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড উচ্চতা ((920±20mm)

9, টাওয়ার লাইট প্রদর্শন

10, এসএমইএমএ সিগন্যাল
