ট্রু কালার টাচ স্ক্রিন কন্ট্রোল পিসিবি লোডার টাওয়ার লাইট ডিসপ্লে এবং ৬ সেকেন্ড লোডিং টাইম সহ

ট্রু কালার টাচ স্ক্রিন কন্ট্রোল পিসিবি লোডার টাওয়ার লাইট ডিসপ্লে এবং ৬ সেকেন্ড লোডিং টাইম সহ

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-250LD
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে ৫০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
পিসিবি লোডার
রঙ:
সাদা
পাওয়ার সাপ্লাই:
AC110V/220V, 50/60Hz
Plc:
মিতসুবিশি
রিলে:
স্নাইডার
অপটোইলেকট্রিক সুইচ:
ওমরন
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ৫০টি সেট
বিশেষভাবে তুলে ধরা:

ট্রু কালার টাচ স্ক্রিন কন্ট্রোল পিসিবি লোডার

,

টাওয়ার লাইট ডিসপ্লে পিসিবি হ্যান্ডলিং সরঞ্জাম

,

6 সেকেন্ড লোডিং টাইম SMT ম্যাগাজিন লোডার

পণ্যের বর্ণনা
ট্রু কালার টাচ স্ক্রিন কন্ট্রোল পিসিবি লোডার
টাওয়ার লাইট ডিসপ্লে সহ এই উন্নত পিসিবি হ্যান্ডলিং সরঞ্জামটি এসএমটি উত্পাদন লাইনের সূচনা পয়েন্ট হিসাবে কাজ করে, স্বয়ংক্রিয়ভাবে ম্যাগাজিন থেকে পিসিবিগুলিকে ডাউনস্ট্রিম কনভেয়র সিস্টেমে ঠেলে দেয়।
পণ্যের সংক্ষিপ্ত বিবরণ
পিসিবি লোডার হল প্রিন্টেড সার্কিট বোর্ডের স্বয়ংক্রিয় লোডিংয়ের জন্য ডিজাইন করা বিশেষ সরঞ্জাম।এর প্রাথমিক ফাংশনটি কাঁচামালের স্ট্যাক থেকে স্বয়ংক্রিয়ভাবে উপকরণগুলি পুনরুদ্ধার করে এবং তাদের উত্পাদন লাইন বা পরবর্তী প্রক্রিয়া সরঞ্জামগুলিতে সঠিকভাবে লোড করে.
কার্যকরী নীতি
র্যাক, ভ্যাকুয়াম সাকশন কাপ, এবং এক্সওয়াই সার্ভো প্ল্যাটফর্ম উপাদানগুলির সমন্বয়ে গঠিত, পিসিবি লোডার পিসিবি শোষণের জন্য ভ্যাকুয়াম নেতিবাচক চাপ ব্যবহার করে।প্ল্যাটফর্ম সঠিকভাবে র্যাক থেকে নির্দিষ্ট অবস্থানে PCBs স্থানান্তর করার জন্য আন্দোলন ট্র্যাজেক্টরি নিয়ন্ত্রণ করে, দ্রুত এবং দক্ষ লোডিং অপারেশন জন্য নিয়ন্ত্রণ সিস্টেমের মাধ্যমে পুরো প্রক্রিয়া স্বয়ংক্রিয়।
মূল বৈশিষ্ট্য
  • উচ্চ স্বয়ংক্রিয়তাঃ ম্যানুয়াল হস্তক্ষেপ ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় পিসিবি পিকিং এবং স্থাপন
  • যথার্থ লোডিংঃ ±0.05 মিমি মধ্যে পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা
  • অভিযোজিত নকশাঃ বিভিন্ন পিসিবি আকারের জন্য স্বয়ংক্রিয় শোষণ কাপ অবস্থান সমন্বয়
  • উচ্চ দক্ষতাঃ প্রতি ঘন্টায় 300-500 টুকরা লোড করার গড় ক্ষমতা
  • শ্রম সঞ্চয়ঃ ম্যানুয়াল লোডিং তীব্রতা এবং খরচ উল্লেখযোগ্যভাবে হ্রাস
অ্যাপ্লিকেশন
পিসিবি উৎপাদন:এসএমটি প্যাচিং সরঞ্জাম এবং তরঙ্গ সোল্ডারিং মেশিনে খালি বোর্ডগুলির স্বয়ংক্রিয় লোডিং
ইলেকট্রনিক সমাবেশঃপরীক্ষার এবং প্যাকেজিং সরঞ্জামগুলিতে একত্রিত পিসিবি লোড করা
মেরামত অপারেশনঃমেরামতের সরঞ্জামগুলিতে মেরামত করা পিসিবিগুলির দ্রুত, নির্ভুল লোডিং
টেকনিক্যাল স্পেসিফিকেশন
মডেল HS-250LD HS-330LD HS-390LD HS-460LD
ভোল্টেজ AC110V/220V, 50/60Hz, একক ফেজ, সর্বোচ্চ 300A
পিসিবি মাত্রা (50×50) ~ ((350×250) (50×50) ~ ((455×330) (50×50) ~ ((530×390) (50×50) ~ ((530×460)
ম্যাগাজিনের মাত্রা ৩৫৫×৩২০×৫৬৫ ৪৬০×৪০০×৫৬৫ ৫৩৫×৪৬০×৫৬৫ ৫৩৫×৫৩০×৫৬৫
বায়ু সরবরাহ 0.4~0.6 এমপিএ
পরিবহন উচ্চতা ৯২০±২০ মিমি (স্ট্যান্ডার্ড)
লোডিং সময় ৬ সেকেন্ড
ম্যাগাজিন সময়কে প্রতিস্থাপন করে প্রায় ২০ সেকেন্ড
পরিবহন নির্দেশিকা বাম থেকে ডানে অথবা ডান থেকে বামে (ঐচ্ছিক)
পিসিবি বেধ ন্যূনতম ০.৪ মিমি
পিচ ১-৪ (১০ মিমি ধাপ)
যোগাযোগ এসএমইএমএ
মেশিনের মাত্রা ১১০০×৭৮০×১২০০ ১৪০০×৮৬০×১২০০ 1500×920×1200 ১৬০০×১১২০×১২০০
ওজন প্রায় ১৪০ কেজি প্রায় ১৮০ কেজি প্রায় ২২০ কেজি প্রায় ২৩০ কেজি
উন্নত বৈশিষ্ট্য
  • সত্য রঙের টাচ স্ক্রিন নিয়ন্ত্রণ
  • মিটসুবিশি পিএলসি
  • ম্যাগাজিন ক্ষমতাঃ উপরের 1, নীচের 1, বা কাস্টমাইজড
  • নির্বাচনী পিচঃ 10mm, 20mm, 30mm, 40mm
  • পিসিবি পরিবহন দিকঃ বাম থেকে ডান বা ডান থেকে বাম (ঐচ্ছিক)
  • ম্যানুয়াল/অটোমেটিক রান মোড নির্বাচন
  • সামনের রেল বা পিছনের রেল (বিকল্প)
  • এসএমটি প্রয়োগের জন্য স্ট্যান্ডার্ড উচ্চতা (920±20 মিমি)
  • টাওয়ার লাইট প্রদর্শন
  • SMEMA সংকেত সামঞ্জস্য

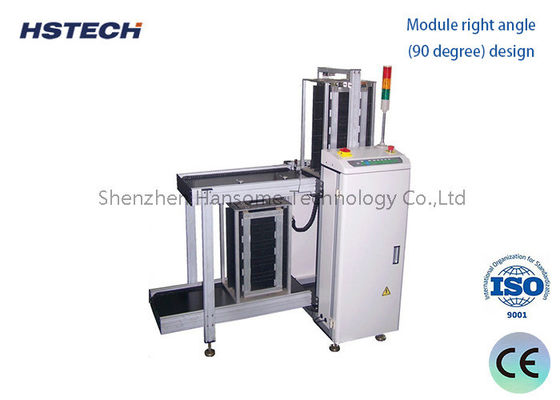

ট্রু কালার টাচ স্ক্রিন কন্ট্রোল পিসিবি লোডার টাওয়ার লাইট ডিসপ্লে এবং ৬ সেকেন্ড লোডিং টাইম সহ 0
প্যাকেজিং ও ডেলিভারি
পয়েন্ট পিসিবি লোডার
প্যাকেজ সুরক্ষার জন্য প্রতিটি কাঠের কার্টনে ১টি সেট
বাহ্যিক মাত্রা ১১০০×৭৮০×১২০০ মিমি
ওজন প্রায় 140-230kg
বিতরণ প্রায় ১৫-২০ কার্যদিবস
অর্থ প্রদান ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বন্দর শেঞ্জেন
চালানের বিকল্প A. কুরিয়ার দ্বারাঃ 4-7 বিশেষ অফার দ্বারা কর্মদিবস
B. বিমানের মাধ্যমেঃ নির্ধারিত বিমানবন্দরে ৭টি কার্যদিবস
সি. সমুদ্রপথেঃ নির্ধারিত বন্দরে ২০-২৫ কার্যদিবস

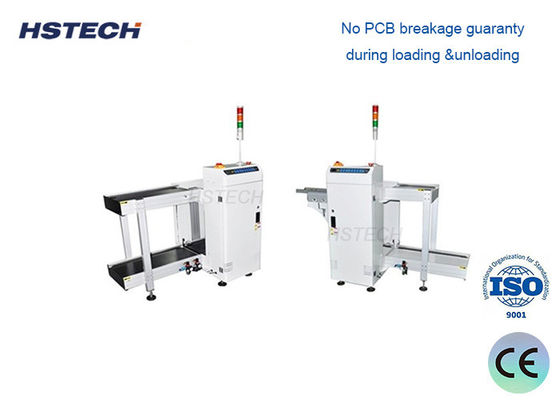

ট্রু কালার টাচ স্ক্রিন কন্ট্রোল পিসিবি লোডার টাওয়ার লাইট ডিসপ্লে এবং ৬ সেকেন্ড লোডিং টাইম সহ 1
