ডিপ্যানেলিংয়ের জন্য দ্বৈত প্ল্যাটফর্ম সহ নতুন উন্নত উচ্চ নির্ভুলতা পিসিবি রাউটার মেশিন

ডিপ্যানেলিংয়ের জন্য দ্বৈত প্ল্যাটফর্ম সহ নতুন উন্নত উচ্চ নির্ভুলতা পিসিবি রাউটার মেশিন

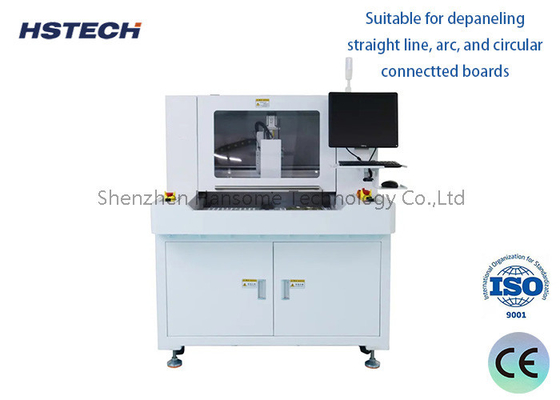

এই পিসিবি রাউটার মেশিন আরএম-এফ৫৫০ একটি নতুনভাবে বিকশিত রাউটার মেশিন। এটি একটি সম্পূর্ণ মুদ্রিত সার্কিট বোর্ড সমাবেশ (পিসিবিএ) কে পৃথক পিসিবিএ বোর্ডে রূপান্তর করতে ব্যবহৃত হয়।মেশিন একটি খুব স্থিতিশীল প্ল্যাটফর্ম গ্রহণ কাজ যথার্থতা নিশ্চিত করতে, কাজের প্ল্যাটফর্মের আকার 300 * 350 মিমি।

এটিতে একটি বৃহত্তর প্ল্যাটফর্ম বিকল্প রয়েছে 400 * 600 মিমি। মেশিনটি দ্রুত এবং নির্ভুল অনলাইন প্রোগ্রামিংয়ের জন্য ব্যবহারকারী-বান্ধব "ভিজ্যুয়াল" প্রোগ্রামিং সরবরাহ করে, এছাড়াও ডেপেনলিং প্রক্রিয়াটি সনাক্ত করতে পারে।

এই পিসিবি বিভাজক এক্স,ওয়াই,জেড সার্ভো মোটর এবং ড্রাইভিং সিস্টেম এবং বল স্ক্রু গ্রহণ করে,রেখাযুক্ত গাইড রেলনিশ্চিত করুন যে মেশিনটি মসৃণ এবং নির্ভুলভাবে চালিত হয়,0.01 মিমি এর চেয়ে কম গতির নির্ভুলতা,রুটিং নির্ভুলতা তারপরে 0.০৫ মিমি.
রোটারি ডাবল ওয়ার্কস্টেশন ডিজাইন অবিচ্ছিন্ন কাজ করে, উৎপাদন দক্ষতা ব্যাপকভাবে উন্নত করে। মেশিনটি উচ্চ রেজোলিউশনের সিসিডি দিয়ে সজ্জিত।সিসিডি এর ক্রস-কুরসার দিয়ে সরাসরি শেখার প্রোগ্রামিং পদ্ধতি ব্যবহার করুন, অপারেট করা খুবই সহজ, সফটওয়্যারটি পয়েন্ট, লাইন, আর্ক, সার্কেল ইত্যাদি কমান্ডগুলি সম্পাদন করতে পারে।পিসিবি অবস্থান পরিবর্তিত হলে স্বয়ংক্রিয়ভাবে সমন্বয় স্থানান্তর সংশোধন করতে পারেন শিল্পের পিসি, উইন্ডোজ সিস্টেম এবং সম্পূর্ণ ইংরেজি স্ব-উত্পাদিত সফটওয়্যার প্রোগ্রামিং এবং অপারেটিং খুব সহজ করে তোলে।বহিরাগত নীরবতা ভ্যাকুয়াম ক্লিনার একটি পরিষ্কার এবং কম শব্দ কাজ পরিবেশ প্রদান .মিলিং কাটিয়া 2 বা 3 বিভাগ হিসাবে ব্যবহার করা যেতে পারে, শুধু সফ্টওয়্যার উপর পরামিতি সেট, এটা ব্যাপকভাবে প্রসারিত হয়েছে মিলিং কাটিয়া 'সার্ভিস জীবন.অ্যান্টি স্ট্যাটিক আইওনাইজিং ফ্যান দিয়ে সজ্জিত যা স্ট্যাটিক দূর করতে পারে এবং ধুলো অপসারণ করতে পারে

প্রধান বৈশিষ্ট্য

2, উচ্চ রেজোলিউশনের সিসিডি ভিকুয়াল সারিবদ্ধতার উপর ভিত্তি করে 4 অক্ষ গতি নিয়ন্ত্রণ, উত্পাদনকে আরও দক্ষ করার জন্য ডাবল প্ল্যাটফর্ম ব্যবহার করুন।

3, জার্মানি ব্র্যান্ডের রুটিং স্পিন্ডল, গতি 40000 ~ 60000rpm।

4, তাইওয়ান Hiwin ব্র্যান্ড গাইড, নিশ্চিত সরানো সিস্টেম যথার্থতা এবং মসৃণ।

5, টুল জীবন পর্যবেক্ষণ. কাটার একটি নির্দিষ্ট দূরত্ব কাটা পরে, এটি স্বয়ংক্রিয়ভাবে অন্য uncut ব্লেড অবস্থান থেকে উঠতে এবং পতনশীল হবে।

6, সোজা লাইন, আর্ক, এবং বৃত্তাকার সংযুক্ত বোর্ডগুলির জন্য উপযুক্ত।

7, পিসিবি সাবস্ট্র্যাটটি অপেক্ষা সময় কমাতে এবং উত্পাদন বাড়ানোর জন্য দ্বি-পর্যায়ের অবিচ্ছিন্ন স্লাইডিং প্রসেসিং দ্বারা স্থাপন করা হয়।

সেপ্সিফিকেশন

অ্যাপ্লিকেশন

পিসিবিএ কনট্যুর কাটিং:
উচ্চ-নির্ভুলতা সিএনসি কাটিয়া প্রযুক্তি ব্যবহার করে, পিসিবিএ এর রূপরেখা বরাবর সঠিকভাবে কাটা সম্ভব।
এটি পিসিবিএ আকারের নির্ভুলতা নিশ্চিত করে এবং অতিরিক্ত প্রান্ত উপাদান অপসারণ করে।

পিসিবিএ ট্রিমিং:
কনট্যুর কাটার উপর ভিত্তি করে, পিসিবিএ পৃষ্ঠটি সূক্ষ্মভাবে ট্রিম করা যায় এবং খাঁজ করা যায়।
এটি পিসিবিএ-র উপস্থিতির গুণমান উন্নত করতে এবং এর নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

পিসিবি পারফরেশন প্রক্রিয়াকরণঃ
অফলাইন রাউটিং মেশিনগুলি পিসিবিএতে অতিরিক্ত গর্তগুলি যেমন মাউন্টিং স্টাড গর্তগুলি প্রক্রিয়া করার জন্যও ব্যবহার করা যেতে পারে।
এই সুনির্দিষ্ট ছিদ্র প্রক্রিয়াজাতকরণ পিসিবিএ এর পরবর্তী ইনস্টলেশন এবং সমাবেশের জন্য অনুকূল।

উপাদান মেরামতঃ
পিসিবিএ উত্পাদন প্রক্রিয়া চলাকালীন, কখনও কখনও অল্প সংখ্যক উপাদান ক্ষতিগ্রস্থ বা ভুলভাবে সারিবদ্ধ হতে পারে।
অফলাইন রুটিং মেশিনগুলি এই সমস্যাগুলি মেরামত করতে পারে, যেমন বিচ্ছিন্নকরণ এবং পুনরায় আঠালো, পুনরায় সোল্ডারিং ইত্যাদি।

পরীক্ষার নমুনা উৎপাদনঃ
অফলাইন রুটিং মেশিনগুলি অল্প সংখ্যক পিসিবিএ নমুনা বা পরীক্ষামূলক পণ্য উত্পাদন করতে ব্যবহার করা যেতে পারে।
এটি ভর উত্পাদনের আগে প্রক্রিয়া যাচাইকরণ এবং পরীক্ষার জন্য অনুকূল।

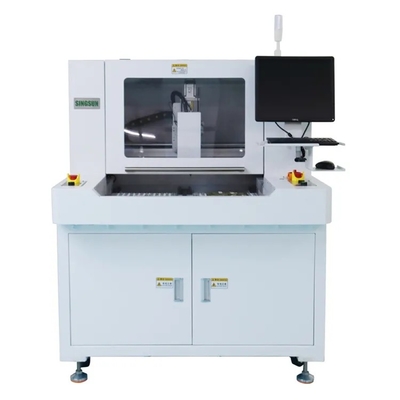

মেশিনের বিবরণ
