পিসিবি বোর্ড সমাবেশ লাইনের জন্য উচ্চ নির্ভুলতা ডুয়াল প্ল্যাটফর্ম পিসিবিএ রাউটার মেশিন

উচ্চ নির্ভুলতা ডুয়াল প্ল্যাটফর্ম অফলাইন পিসিবিএ রাউটার মেশিন জন্য পিসিবি বোর্ড সমাবেশ লাইন

উপস্থাপনা:

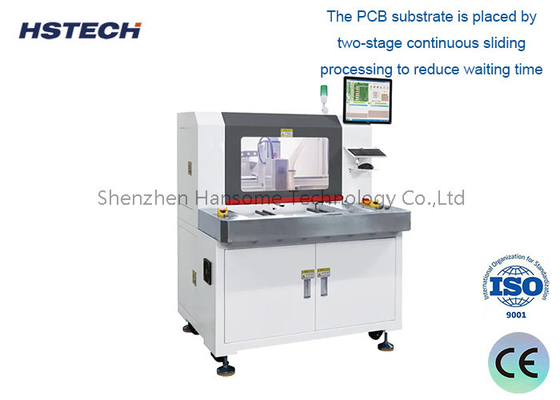

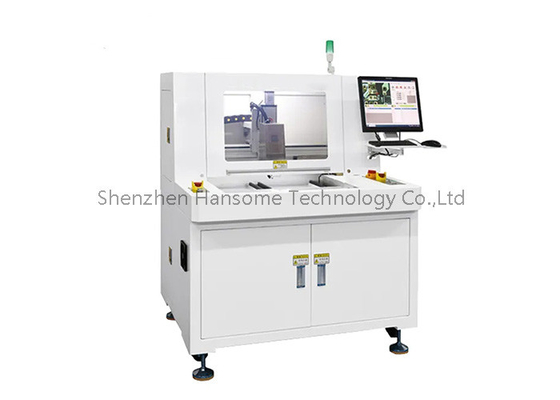

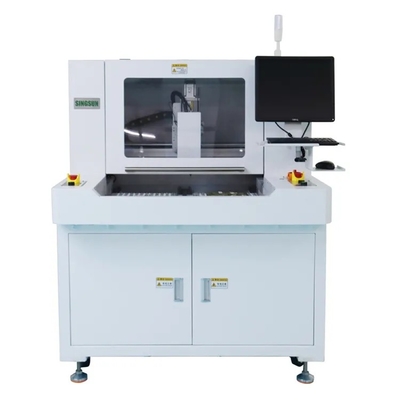

এই মেশিনটি RM-F550 একটি নতুন উন্নত রাউটার মেশিন। এটি একটি সম্পূর্ণ মুদ্রিত সার্কিট বোর্ড সমাবেশ (পিসিবিএ) কে পৃথক পিসিবিএ বোর্ডে বিভক্ত করতে ব্যবহৃত হয়।

মেশিনটি কাজের নির্ভুলতা নিশ্চিত করার জন্য একটি খুব স্থিতিশীল প্ল্যাটফর্ম গ্রহণ করে, কাজের প্ল্যাটফর্মের আকার 300 * 350 মিমি।

এটিতে একটি বৃহত্তর প্ল্যাটফর্ম বিকল্প রয়েছে 400 * 600 মিমি। মেশিনটি দ্রুত এবং নির্ভুল অনলাইন প্রোগ্রামিংয়ের জন্য ব্যবহারকারী-বান্ধব "ভিজ্যুয়াল" প্রোগ্রামিং সরবরাহ করে, এছাড়াও ডেপেনলিং প্রক্রিয়াটি সনাক্ত করতে পারে।

প্রধান বৈশিষ্ট্যঃ

1, গ্রাহকদের একটি উচ্চ কর্মক্ষমতা, উচ্চ স্থিতিশীল এবং নিরাপত্তা শিল্প সরঞ্জাম প্রদান, উচ্চ নির্ভুলতা রৈখিক গাইড, নিয়ন্ত্রণ কার্ড, এবং servo মোটর ব্যবহার করে।

2, উচ্চ রেজোলিউশনের সিসিডি ভিকুয়াল সারিবদ্ধতার উপর ভিত্তি করে 4 অক্ষ গতি নিয়ন্ত্রণ, উত্পাদনকে আরও দক্ষ করার জন্য ডাবল প্ল্যাটফর্ম ব্যবহার করুন।

3, জার্মানি ব্র্যান্ডের রুটিং স্পিন্ডল, গতি 40000 ~ 60000rpm।

4, তাইওয়ান Hiwin ব্র্যান্ড গাইড, নিশ্চিত করুন যে চলন্ত সিস্টেম যথার্থতা এবং মসৃণ।

5, টুল জীবন পর্যবেক্ষণ. কাটার একটি নির্দিষ্ট দূরত্ব কাটা পরে, এটি স্বয়ংক্রিয়ভাবে অন্য কাটা ব্লেড অবস্থান থেকে উঠতে এবং পতনশীল হবে।

6, সোজা লাইন, আর্ক, এবং বৃত্তাকার সংযুক্ত বোর্ডগুলির জন্য উপযুক্ত।

7, পিসিবি সাবস্ট্র্যাটটি অপেক্ষা করার সময় হ্রাস এবং উত্পাদন বাড়ানোর জন্য দ্বি-পর্যায়ের অবিচ্ছিন্ন স্লাইডিং প্রসেসিং দ্বারা স্থাপন করা হয়।

অফলাইন ডিজাইন
এই সরঞ্জামটি উৎপাদন লাইন থেকে স্বাধীন একটি অফলাইন ডিভাইস এবং এটিকে স্বয়ংক্রিয় উৎপাদন লাইনে একীভূত করার প্রয়োজন নেই।
এটি স্বতন্ত্র সার্কিট বোর্ড প্রক্রিয়াকরণের জন্য কর্মশালায় একটি উপযুক্ত অবস্থানে নমনীয়ভাবে স্থাপন করা যেতে পারে।

কাটিয়া ফাংশন
এটিতে একটি সুনির্দিষ্ট সিএনসি কাটিয়া সিস্টেম রয়েছে যা পিসিবি বোর্ডগুলিতে উচ্চ-নির্ভুলতা কাটিয়া প্রক্রিয়াজাতকরণ সম্পাদন করতে পারে।
এটি বিভিন্ন পণ্যের চাহিদা মেটাতে বিভিন্ন আকার এবং আকৃতির সার্কিট বোর্ড কাটাতে পারে।

অটোমেশন
একটি স্বয়ংক্রিয় লোডিং এবং আনলোডিং সিস্টেমের সাথে সজ্জিত, এটি অননুমোদিত সার্কিট বোর্ড কাটার অপারেশন উপলব্ধি করতে পারে।
এটিতে প্রোগ্রাম নিয়ন্ত্রণ এবং কাটিয়া পরামিতি সেটিংয়ের মতো ফাংশন রয়েছে, যা প্রসেসিং দক্ষতা উন্নত করে।

নমনীয় আকার
মেশিনের আকার সাধারণত প্রায় ১.২ মিটার × ১.৫ মিটার, যা সীমিত কর্মশালার স্থানে স্থাপন করার জন্য উপযুক্ত।
পণ্যের প্রয়োজনীয়তা অনুযায়ী কাটা কাজের এলাকার বিভিন্ন স্পেসিফিকেশন কনফিগার করা যেতে পারে।

নিরাপত্তা
অপারেটরদের নিরাপত্তা নিশ্চিত করার জন্য বিচ্ছিন্নতা সুরক্ষা নকশা গ্রহণ করা হয়।
জরুরী স্টপ সুইচ মত নিরাপত্তা ডিভাইস দিয়ে সজ্জিত।

সেপ্সিফিকেশন:

প্রয়োগের দৃশ্যকল্পঃ

• ব্যক্তিগত বা ছোট ইলেকট্রনিক DIY উৎপাদন, যেমন আপনার নিজস্ব কাস্টম PCB বোর্ড তৈরি।
• ক্ষুদ্র ব্যাচ পিসিবিএ উৎপাদন, দ্রুত প্রোটোটাইপিং এবং ক্ষুদ্র ব্যাচ ট্রায়াল উত্পাদনের জন্য উপযুক্ত।
• ইলেকট্রনিক পণ্য মেরামত বা সংশোধন করার সময় পিসিবি কাটা এবং বিভাজন।
• শিক্ষকতা পরীক্ষাগার, শিক্ষার্থীদের পিসিবিএ প্রসেসিং প্রযুক্তি বুঝতে দিন।
• দ্রুত ছোট ব্যাচের চাহিদা মেটাতে কারখানার কর্মশালার একটি পরিপূরক সরঞ্জাম হিসাবে

মেশিনের বিবরণঃ
