হাই স্পিড সোল্ডার পেস্ট মেশিন ম্যাগনেটিক পিন/সপোর্ট ব্লক R-L ট্রান্সপোর্ট G5 মডেল সহ

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	G5
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

স্বয়ংক্রিয় স্টেনসিল প্রিন্টার

অন্য নাম:

সোল্ডার পেস্ট প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50~400x340mm

পরিবহন উচ্চতা:

900±40 মিমি

প্রস্থ সামঞ্জস্য:

স্বয়ংক্রিয়

I/Ov ইন্টারফেস:

SMEMA

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

ম্যাগনেটিক পিন/সপোর্ট ব্লক ও আর-এল ট্রান্সপোর্ট সহ এসএমটি পেস্ট প্রিন্টার

প্রয়োগ

G9 + স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনটি এসএমটি উচ্চ-শেষ অ্যাপ্লিকেশনের জন্য একটি উচ্চ-শেষ মেশিন, জিটি ++ বিটিবির প্রস্থ মাত্র 2830 মিমি,03015 এর মুদ্রণ প্রক্রিয়া প্রয়োজনীয়তা পুরোপুরি পূরণ করতে পারে২০২৫ পিচ, উচ্চ নির্ভুলতা এবং উচ্চ গতি।

স্পেসিফিকেশন

মডেল	জি৫
স্টেনসিলের আকার	370x370mm ((মিনিট আকার)
	737x737mm ((সর্বোচ্চ আকার)
	২০-৪০ মিমি (ঠান্ডা)
সর্বাধিক পিসিবি আকার	৪০০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
পিসিবি ওয়ারপেজ	সর্বাধিক ১% পিসিবি ডায়াগনাল
পরিবহন উচ্চতা	900±40 মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ 1500mm/s, নিয়ন্ত্রিত হতে পারে
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন/সমর্থন ব্লক/উপরে-নীচে টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের clamping / পাশ clamping উপর পেটেন্ট
প্রিন্ট হেড	দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড
সিকিউজি চাপ	0.5~10 কেজি (প্রোগ্রাম কন্ট্রোল)
মুদ্রণের গতি	৬-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
পরিষ্কারের ব্যবস্থা	শক্তিশালী ভ্যাকুয়াম শোষণ, শুকনো, ভিজা, ভ্যাকুয়াম তিন মোড
CCD FOV	৮x৬ মিমি
মেশিন সেট রেঞ্জ	এক্সঃ ± 3 মিমি, ওয়াইঃ ± 7 মিমি, θ: ± 2°
দৃষ্টি	আপ / ডাউন অপটিক্স কাঠামো / সিসিডি / জ্যামিতি প্যাটার্ন ম্যাচ

পুরো মেশিনের স্পেসিফিকেশন

পুনরাবৃত্তি অবস্থান নির্ভুলতা	±0.01 মিমি
মুদ্রণের নির্ভুলতা	±0.025 মিমি
চক্র সময়	< ৮ সেকেন্ড
পণ্য পরিবর্তন	পুরাতনঃ<3 মিনিট,নতুনঃ<5 মিনিট
বায়ু সরবরাহ	৪-৬ কেজি/সেমি
পাওয়ার সাপ্লাই	এসিঃ 220±10%, 50/60HZ, 2.5KW
নিয়ন্ত্রণ পদ্ধতি	পিসি
অপারেটিং সিস্টেম	উইন্ডোজ এক্সপি/উইন৭
মেশিনের মাত্রা	1140 ((L) x 1364 ((W) x 1404 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১ হাজার কেজি

বৈশিষ্ট্য

সিসিডি ডিজিটাল সিস্টেমটি একটি উদ্ভাবনী, সম্পূর্ণ নতুন অপটিক্যাল পাথ ডিজাইনের গর্ব করে, অভিন্ন বৃত্তাকার আলোকসজ্জা এবং ব্যতিক্রমী উজ্জ্বলতার একটি কোঅক্সিয়াল আলোক উত্সের বৈশিষ্ট্যযুক্ত।এই দ্বৈত আলোর উৎস সিস্টেম উজ্জ্বলতা মাত্রা অসীম সমন্বয়যোগ্যতা অনুমতি দেয়, বিভিন্ন চিহ্নিতকরণ পয়েন্টগুলির সহজ স্বীকৃতির সুবিধার্থে, এমনকি অসামান্য পৃষ্ঠতল বা টিন, তামা এবং সিলভার প্ল্যাটিংয়ের মতো উপকরণগুলির সাথে, গরম বায়ু লোডিং চিহ্ন, FPCs,এবং PCB রং বিস্তৃত.

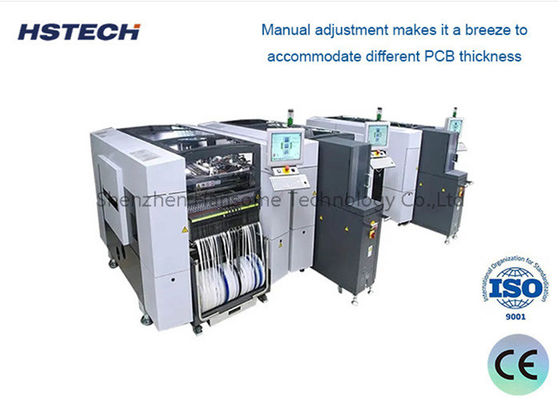

উচ্চ নির্ভুলতা PCB বেধ সমন্বয় ক্ষমতা দিয়ে সজ্জিত, সিস্টেম একটি অবিশ্বাস্যভাবে নির্ভরযোগ্য কাঠামো গর্বিত যে স্থিতিশীল XY আন্দোলন নিশ্চিত করে।এটি সহজেই বিভিন্ন পিসিবি বেধের জন্য একটি বিরামবিহীন প্রক্রিয়া তৈরি করে.
