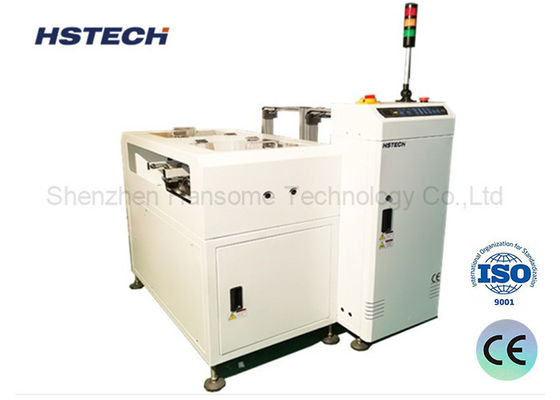

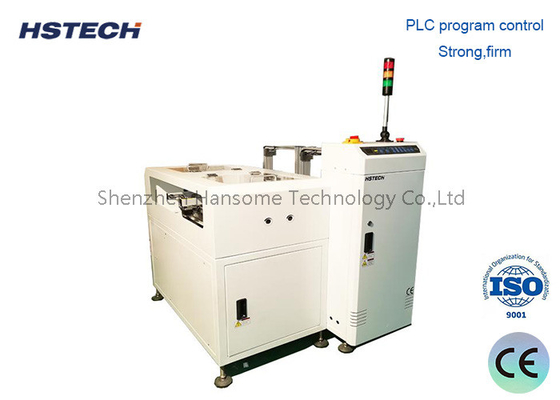

পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে

পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-NK250
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
এনজি/ওকে আনলোডার
পিসিবি পরিবহন উচ্চতা:
910±30 মিমি
পিসিবি মাত্রা:
50*50~330*250mm
পাওয়ার সাপ্লাই:
AC220V, 50/60HZ
ম্যাগাজিনের পরিমাণ:
প্রতিটি রেলে ২টি পত্রিকা
গ্যারান্টি:
১ বছর
ব্যবহার:
SMT উত্পাদন লাইন, SMT সমাবেশ লাইন
শর্ত:
নতুন
প্যাকেজিং বিবরণ:
ফেনা সঙ্গে কাঠের প্যাকেজ,
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

পিএলসি নিয়ন্ত্রিত পিসিবি আনলোডার

,

এনজি/ওকে বোর্ড বিচ্ছেদ পিসিবি আনলোডার

,

এসএমটি প্রোডাকশন লাইন পিসিবি আনলোডার

পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

প্রবর্তন

এই ইউনিটটি AOI (অটোমেটেড অপটিক্যাল ইন্সপেকশন) প্রক্রিয়ার পরে কাজ করে। পূর্ববর্তী পর্যায়ে থেকে AOI পরিদর্শন সংকেত পাওয়ার পরে,এটি বিচ্ছিন্নভাবে পিসিবি দুটি শ্রেণীতে বিভক্ত করে: nonconforming (NG) এবং conforming (OK), স্বয়ংক্রিয়ভাবে তাদের মনোনীত ম্যাগাজিনগুলিতে তাদের রুট করে। এটি মুদ্রিত সার্কিট বোর্ডগুলির জন্য একটি অত্যন্ত দক্ষ এবং কাঠামোগত বাছাই প্রক্রিয়া নিশ্চিত করে।


প্রযুক্তিগত বিবরণ


ফাংশনসিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা৯১০±৩০ মিমি
পরিবহণের দিকL~R, অথবা R~L
বোর্ড সংগ্রহের সময়প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তনপ্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিকসামনের দিক
অপারেশন সাইডসামনের দিক
কনভেয়র বেল্টইএসডি
পিসিবি বেধমিনিট ০.৬ মিমি
উচ্চতা নির্বাচন১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই220V,50/60Hz,±10%
শক্তি0.০৫ কিলোওয়াট
বায়ু চাপ৪-৬ বার
বায়ু খরচসর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যাউপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যালএসএমইএমএ
বিকল্প

1, টাচ স্ক্রিন কন্ট্রোল মোড।

2স্বয়ংক্রিয় প্রস্থ সমন্বয়.

3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।




বৈশিষ্ট্য



  1. পিএলসি কন্ট্রোলঃ সঠিক, নির্ভরযোগ্য অপারেশন জন্য একটি পিএলসি দিয়ে সজ্জিত।
  2. ব্যবহারকারী-বান্ধব ইন্টারফেসঃ স্বজ্ঞাত নিয়ন্ত্রণের জন্য নরম স্পর্শ LED ঝিল্লি প্যানেল।
  3. সামঞ্জস্যযোগ্য পিচঃ বিভিন্ন পিসিবি আকার এবং কনফিগারেশনের জন্য উপযুক্ত।
  4. টগল ক্ল্যাম্পসঃ স্থিতিশীল বোর্ড স্থাপন জন্য নিরাপদ ম্যাগাজিন সারিবদ্ধতা।
  5. নিউম্যাটিক পিউসারঃ চাপ নিয়ন্ত্রিত, নরম, ক্ষতি মুক্ত বোর্ড স্থানান্তর জন্য।
  6. উচ্চ থ্রুপুটঃ দ্রুত ম্যাগাজিন পরিবর্তন উৎপাদন দক্ষতা সর্বাধিক করে তোলে।
  7. অটো এনজি/ওকে সোর্টিংঃ সহজতর পরিদর্শন এবং শ্রেণিবদ্ধকরণের জন্য AOI এর একীকরণ।
  8. এসএমইএমএ স্ট্যান্ডার্ড কমার্স ইন্টারফেসঃ এসএমইএমএ প্রোটোকলের মাধ্যমে উত্পাদন লাইনে নির্বিঘ্নে সংহতকরণ সক্ষম করে, মসৃণ যোগাযোগ এবং ডেটা বিনিময়কে সহজতর করে।


মডেল


মডেলHS-NK250HS-NK330HS-NK390HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য৫০*৫০~৩৫০*২৫০ মিমি৫০*৫০~৪৫৫*৩৩০ মিমি৫০*৫০~৫৩০*৩৯০ মিমি৫০*৫০~৫৩০*৪৬০ মিমি
পিসিবি বেধমিনিট ০.৬ মিমিমিনিট ০.৬ মিমিমিনিট ০.৬ মিমিমিনিট ০.৬ মিমি
ম্যাগাজিনের আকার৩৫৫*৩২০*৫৬৩ মিমি৪৬০*৪০০*৫৬৩৫৩৫*৪৬০*৫৭০ মিমি৫৩৫*৫৩০*৫৭০ মিমি
মেশিনের মাত্রা১৯৫০*১৬০০*১২০০ মিমি২৩০০*১৭৬০*১২০০ মিমি2500*1880*1200 মিমি2500*2160*1200 মিমি
ওজন২২০ কেজি২৮০ কেজি৩৪০ কেজি৩৮০ কেজি


পণ্য এবং বিস্তারিত

পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে 0
পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে 1
পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে 2


প্যাকেজিং সম্পর্কে
পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে 3পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে 4পিএলসি নিয়ন্ত্রিত এনজি/ওকে বোর্ড বিচ্ছেদ এসএমটি উত্পাদন লাইন পিসিবি আনলোডারের সাথে 5
