| ব্র্যান্ড নাম: | HSTECH |
| মডেল নম্বর: | HS-250LD |
| MOQ.: | ১টি সেট |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| সরবরাহের ক্ষমতা: | প্রতি মাসে ৫০টি সেট |

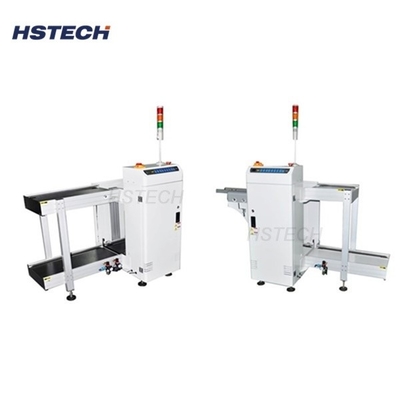

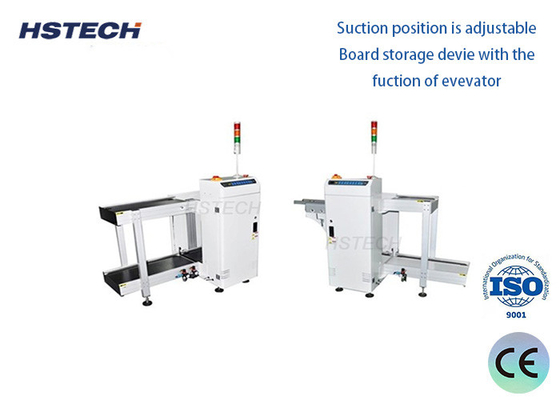

প্যানাসোনিক পিএলসি পিসিবি লোডার এসএমটি প্রোডাকশন লাইন শুরু করার জন্য
প্রয়োগ
এই মেশিনটি এসএমটি উত্পাদন লাইনের প্রাথমিক উপাদান হিসাবে কাজ করে, ম্যাগাজিন থেকে পরবর্তী মেশিনের কনভেয়র বেল্টে পিসিবি স্থানান্তরকে সহজতর করে।
একটি পিসিবি (প্রিন্ট সার্কিট বোর্ড) লোডার পিসিবি সমাবেশ প্রক্রিয়ার একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি একটি উত্পাদন লাইন বা একটি নির্দিষ্ট মেশিনে স্বয়ংক্রিয়ভাবে unpopulated PCBs খাওয়ানোর জন্য ডিজাইন করা হয়,যেমন একটি পিক-অ্যান্ড-প্লেস মেশিন বা একটি সোল্ডারিং সিস্টেম.
এফআকার
সত্য রঙের টাচ স্ক্রিনের মাধ্যমে নিয়ন্ত্রণ
Mitsubishi PLC ব্যবহার করে
ম্যাগাজিনের ধারণক্ষমতাঃ 1 উপরে, 1 নীচে, বা কাস্টমাইজযোগ্য
নির্বাচনযোগ্য পিচ অপশনঃ 10mm, 20mm, 30mm, 40mm
PCB পরিবহন দিকঃ বাম থেকে ডান (L-R) বা ডান থেকে বাম (R-L), ঐচ্ছিক
ম্যানুয়াল বা স্বয়ংক্রিয় রান মোড নির্বাচন উপলব্ধ
সামনের রেল ফিক্সড বা পিছনের রেল ফিক্সড, ঐচ্ছিক কনফিগারেশন
এসএমটি অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড উচ্চতাঃ 920±20mm
স্থিতি নির্দেশক জন্য টাওয়ার লাইট প্রদর্শন
SMEMA সংকেত সামঞ্জস্য
স্পেসিফিকেশন
| মডেল | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| ভোল্টেজ | AC110V/220V,50/60Hz,একক ফেজ,সর্বোচ্চ 300A | |||
| পিসিবি মাত্রা | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| ম্যাগাজিনের মাত্রা | ৩৫৫*৩২০*৫৬৫ | 460*৪০০*৫৬৫ | ৫৩৫*৪৬০*৫৬৫ | ৫৩৫*৫৩০*৫৬৫ |
| বায়ু সরবরাহ | 0.4~0.6 এমপিএ | |||
| পরিবহন উচ্চতা | 920±20 ((মিমি) স্ট্যান্ডার্ড | |||
| লোডিং সময় | ৬ সেকেন্ড | |||
| ম্যাগাজিন প্রতিস্থাপনের সময় | প্রায় ২০ সেকেন্ড | |||
| পরিবহণের দিক | L থেকে R, অথবা R থেকে L,ঐচ্ছিক | |||
| পিসিবি বেধ | মিনিট ০.৪ মিমি | |||
| পিচ | ১-৪ ((১০ মিমি ধাপ) | |||
| যোগাযোগ | এসএমইএমএ | |||
| মেশিনের মাত্রা | ১১০০*৭৮০*১২০০ | 1400*860*1200 | 1500*920*1200 | ১৬০০*১১২০*১২০০ |
| ওজন | প্রায় ১৪০ কেজি | প্রায় ১৮০ কেজি | প্রায় ২২০ কেজি | প্রায় ২৩০ কেজি |
সুবিধা
উন্নত উত্পাদন দক্ষতাঃ ম্যানুয়াল লোডিংয়ের সাথে সম্পর্কিত ডাউনটাইম হ্রাস করে, আরও মসৃণ কাজের প্রবাহের অনুমতি দেয়।
ধারাবাহিকতাঃ পিসিবি লোড করার একটি ধারাবাহিক এবং নির্ভরযোগ্য পদ্ধতি সরবরাহ করে, ক্ষতি বা ভুল সারিবদ্ধতার ঝুঁকি হ্রাস করে।
শ্রম সঞ্চয়ঃ ম্যানুয়াল শ্রমের প্রয়োজনীয়তা হ্রাস করে, কর্মীদের অন্যান্য গুরুত্বপূর্ণ কাজে মনোনিবেশ করার অনুমতি দেয়।
