আধুনিক পিসিবি উৎপাদনের জন্য আধুনিক সোল্ডার পেস্ট মেশিন

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	G9+
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

হাই-এন্ড সোল্ডার পেস্ট প্রিন্টিং মেশিন

অন্য নাম:

স্বয়ংক্রিয় স্ক্রিন প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50 ~ 450x340 মিমি

পরিবহন উচ্চতা:

900±40 মিমি

বায়ু চাপ:

4-6kgf/cm³

পিসিবি বেধ:

0.4-6 মিমি

বোর্ডের সর্বোচ্চ ওজন:

5 কেজি

মেশিনের ওজন:

1000 কেজি

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

বিশেষভাবে তুলে ধরা:

আধুনিক পিসিবি উৎপাদন সোল্ডার পেস্ট মেশিন

পিসিবি উৎপাদন সোল্ডার পেস্ট মেশিন

অত্যাধুনিক সোল্ডার পেস্ট মেশিন

পণ্যের বর্ণনা

ইন্ডাস্ট্রিয়াল ৪.০ এমইএস সিস্টেমের জন্য স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

স্পেসিফিকেশন

মডেল	জি৯+
সর্বাধিক পিসিবি আকার	৪৫০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
বোর্ডের সর্বাধিক ওজন	৫ কেজি
পরিবহন উচ্চতা	900±40 মিমি
বোর্ডের প্রান্তের ফাঁক	2.5 মিমি
বোর্ডের উচ্চতা	১৫ মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ ১৫০০ মিমি/সেকেন্ড, প্রোগ্রাম কন্ট্রোল
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন / সমর্থন ব্লক / ম্যানুয়াল আপ-ডাউন টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের ক্ল্যাম্পিংয়ের উপর পেটেন্টকৃত
	সাইড ক্ল্যাম্পিং
	অ্যাডসর্পশন ফাংশন
প্রিন্ট স্ন্যাপ-অফ	০-২০mm
মুদ্রণ মোড	একবার/দুবার
মুদ্রণের গতি	১০-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
মুদ্রণ চাপ	0.৫-১০ কেজি
টেমপ্লেট ফ্রেমের আকার	470370mm~737737mm ((20-40thickness)
পরিষ্কারের ব্যবস্থা	বৃষ্টির ধরণ পরিষ্কারের সিস্টেমের ড্রপ
	শক্তিশালী ভ্যাকুয়াম শোষণ
	শুকনো, ভিজা ভ্যাকুয়াম তিন মোড
	সামনে এবং পিছনে পরিষ্কার
CCD FOV	১০x৮ মিমি
বিশ্বাসযোগ্য চিহ্নের ধরন	স্ট্যান্ডার্ড ফিডুসিয়াল মার্কের আকৃতি
	প্যাড
	গর্ত
ক্যামেরা সিস্টেম	উপরে/নীচে দেখুন অপটিক্স গঠন
	সিসিডি ডিজিটাল ক্যামেরা
	জ্যামিতিক প্যাটার্ন মেলে

বৈশিষ্ট্য

1সিসিডি ডিজিটাল সিস্টেমটি একটি বিপ্লবী অপটিক্যাল পথ ডিজাইনের গর্ব করে, যা অভিন্ন বৃত্তাকার আলো এবং অসীমভাবে সামঞ্জস্যযোগ্য উজ্জ্বলতার সাথে উজ্জ্বল সমাক্ষ আলো সরবরাহ করে।এটি বিভিন্ন চিহ্নিতকরণ পয়েন্টগুলির বিরামবিহীন স্বীকৃতি সক্ষম করে, এমনকি অসম টিন-প্লেট, তামা-প্লেট, সিলভার-প্লেট পৃষ্ঠতল, গরম-বায়ু লোডিং পয়েন্ট, এবং বিভিন্ন রঙের FPCs এবং PCBs।

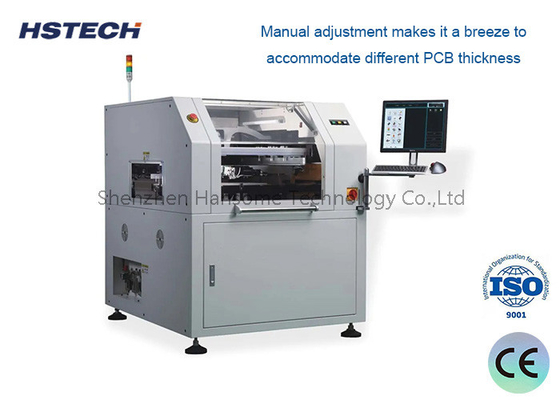

2এই সিস্টেমটিতে উচ্চ-নির্ভুলতার পিসিবি বেধের সমন্বয় এবং একটি শক্ত কাঠামো রয়েছে যা স্থিতিশীল এক্সওয়াই আন্দোলন নিশ্চিত করে, যা বিভিন্ন পিসিবি বেধের জন্য ম্যানুয়াল সমন্বয়কে সহজ করে তোলে।

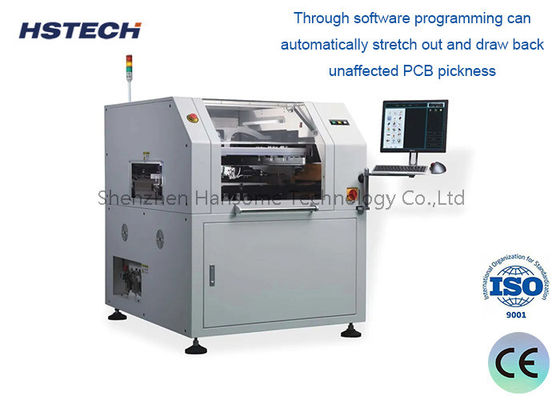

3গাইড রেল পজিশনিং সিস্টেমে একটি অপসারণযোগ্য, উদ্ভাবনী প্যাটার্ন গাইড রেল এবং একটি প্রোগ্রামযোগ্য, নমনীয় সাইড ক্ল্যাম্প রয়েছে যা FPCs এবং বাঁকা PCBs এর জন্য উপযুক্ত। একটি অনন্য clamping প্লেট ডিভাইস,সফটওয়্যার দ্বারা নিয়ন্ত্রিত, স্বয়ংক্রিয়ভাবে বিভিন্ন পিসিবি বেধের সাথে মানিয়ে নেয়।

4.স্কিউজি কাঠামোর নকশায় একটি উন্নত স্কিউজি সিস্টেম অন্তর্ভুক্ত রয়েছে, যা স্থিতিশীলতা বৃদ্ধি করে এবং স্কিউজিটির জীবনকে দীর্ঘায়িত করে।

5হাই-স্পিড স্টেনসিল ক্লিনিং সিস্টেমে একটি নীচের দিকে বিতরণকারী ক্লিনিং কাঠামো রয়েছে, যা আটকে যাওয়া খোলার প্রতিরোধ করে এবং কার্যকর পরিষ্কার নিশ্চিত করে।দ্রাবক বিতরণ দৈর্ঘ্য সফটওয়্যার মাধ্যমে সহজে নিয়ন্ত্রিত হয়.

6নতুন মাল্টি-ফাংশন ইন্টারফেসটি ব্যবহারকারী-বান্ধব, স্বজ্ঞাত এবং রিয়েল-টাইম তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণের প্রস্তাব দেয়।

আমাদের কাছে কেবল এসএমটি মেশিন এবং সরঞ্জামই নয়, অনেকগুলি মেশিনের অংশও রয়েছে। আমরা এসএমটি মেশিনের অংশ এবং সরঞ্জাম সরবরাহকারী। যেমন ফিডার,নজল,পিসিবি বোর্ড টার্নওভার কার্ট,এসএমটি গ্রীস,সোল্ডার পেস্ট মিক্সারএসএমডি কাউন্টার, লেজার সেন্সর, ফিল্টার, কেআইসি তাপ প্রোফাইলার, সার্ভো মোটর ইত্যাদি।
