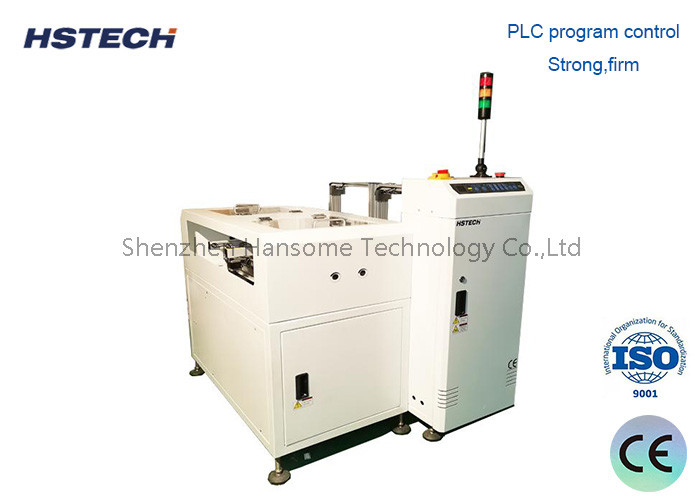

পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য

পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-NK250
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
এনজি/ওকে আনলোডার
পিসিবি পরিবহন উচ্চতা:
910±30 মিমি
পিসিবি মাত্রা:
50*50~330*250mm
পাওয়ার সাপ্লাই:
AC220V, 50/60HZ
ম্যাগাজিনের পরিমাণ:
প্রতিটি রেলে ২টি পত্রিকা
গ্যারান্টি:
১ বছর
ব্যবহার:
SMT উত্পাদন লাইন, SMT সমাবেশ লাইন
শর্ত:
নতুন
প্যাকেজিং বিবরণ:
ফেনা সঙ্গে কাঠের প্যাকেজ,
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

অটোমেটেড পিসিবি আনলোডার

,

এনজি/ওকে বোর্ড বিচ্ছেদ পিসিবি আনলোডার

,

এসএমটি প্রোডাকশন পিসিবি আনলোডার

পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

প্রবর্তন

অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI) প্রক্রিয়া শেষে, এই ইউনিটটি পূর্ববর্তী পর্যায় থেকে পরিদর্শন সংকেত গ্রহণ করে দক্ষতার সাথে কাজ করে।এটি স্বয়ংক্রিয়ভাবে পিসিবিগুলিকে দুটি শ্রেণীতে পৃথক করে √ অ-সম্মত (এনজি) এবং সম্মত (ওকে) √ এবং তাদের মনোনীত ম্যাগাজিনে রুট করেএটি মুদ্রিত সার্কিট বোর্ডগুলির একটি অত্যন্ত দক্ষ এবং সংগঠিত বাছাইয়ের নিশ্চয়তা দেয়।



প্রযুক্তিগত বিবরণ


ফাংশন সিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পরিবহণের দিক L~R, অথবা R~L
বোর্ড সংগ্রহের সময় প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিক সামনের দিক
অপারেশন সাইড সামনের দিক
কনভেয়র বেল্ট ইএসডি
পিসিবি বেধ মিনিট ০.৬ মিমি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
শক্তি 0.০৫ কিলোওয়াট
বায়ু চাপ ৪-৬ বার
বায়ু খরচ সর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যা উপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যাল এসএমইএমএ
বিকল্প

1, টাচ স্ক্রিন কন্ট্রোল মোড।

2স্বয়ংক্রিয় প্রস্থ সমন্বয়.

3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।




বৈশিষ্ট্য





1.পিএলসি কন্ট্রোল:
সঠিক এবং নির্ভরযোগ্য অপারেশন জন্য সিস্টেম একটি পিএলসি দিয়ে সজ্জিত করা হয়।

2.User-Friendly ইন্টারফেস:
সহজ এবং স্বজ্ঞাত নিয়ন্ত্রণের জন্য একটি নরম স্পর্শ LED ঝিল্লি প্যানেল বৈশিষ্ট্য।

3. সামঞ্জস্যযোগ্য পিচ:
বিভিন্ন PCB আকার এবং কনফিগারেশনের জন্য ডিজাইন করা।

4. টগল ক্ল্যাম্পস:
বোর্ডের স্থিতিশীল অবস্থানের জন্য নিরাপদ ম্যাগাজিন সারিবদ্ধতা নিশ্চিত করুন।

5.......:
বোর্ডগুলির নরম এবং ক্ষতিমুক্ত স্থানান্তর নিশ্চিত করার জন্য চাপ নিয়ন্ত্রিত।

6. হাই থ্রুপুট:
দ্রুত ম্যাগাজিন পরিবর্তন সামগ্রিক উৎপাদন দক্ষতা সর্বাধিক করে তোলে।

7অটো এনজি/ওকে সোর্টিং:
পরিদর্শন ও বাছাই প্রক্রিয়া সহজতর করার জন্য AOI এর সাথে একীভূত হয়।

8.এসএমইএমএ স্ট্যান্ডার্ড কমিউনিকেশন ইন্টারফেস:
এটি SMEMA প্রোটোকলের মাধ্যমে উৎপাদন লাইনে নির্বিঘ্নে সংহতকরণকে সহজ করে তোলে, যা মসৃণ যোগাযোগ এবং তথ্য বিনিময়কে সক্ষম করে।




মডেল


মডেল HS-NK250 HS-NK330 HS-NK390 HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
পিসিবি বেধ মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
মেশিনের মাত্রা ১৯৫০*১৬০০*১২০০ মিমি ২৩০০*১৭৬০*১২০০ মিমি 2500*1880*1200 মিমি 2500*2160*1200 মিমি
ওজন ২২০ কেজি ২৮০ কেজি ৩৪০ কেজি ৩৮০ কেজি


পণ্য এবং বিস্তারিত

পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য 0
পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য 1
পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য 2


প্যাকেজিং সম্পর্কে
পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য 3পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য 4পিসিবি আনলোডার স্বয়ংক্রিয় এনজি/ওকে বোর্ড বিভাজন এসএমটি উৎপাদনের জন্য 5
