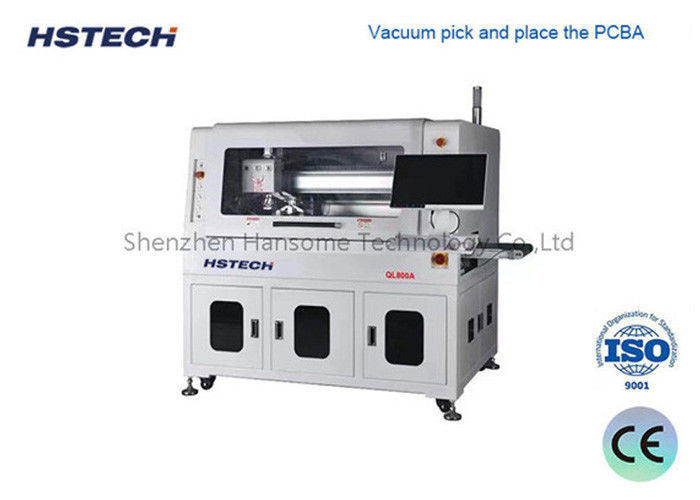

ভ্যাকুয়াম-ভিত্তিক হ্যান্ডলিং পিসিবি রাউটার মেশিনের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	RM-F550
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে ২০টি সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

অফলাইন পিসিবিএ রাউটার মেশিন

প্ল্যাটফর্ম:

ডাবল

ওয়ার্কিং প্ল্যাটফর্ম:

300*350 মিমি

পুনরাবৃত্তি সঠিকতা:

±0.01

নির্ভুলতা কাটা:

±0.03

মেশিনের মাত্রা:

1200*1050*1440mm(L*W*H)

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে ২০টি সেট

বিশেষভাবে তুলে ধরা:

যথার্থ পিসিবি রাউটার মেশিন

ভ্যাকুয়াম ভিত্তিক হ্যান্ডলিং পিসিবি রাউটার মেশিন

পণ্যের বর্ণনা

পরিচিতি

নির্ভুলতা এবং দক্ষতার উপর নির্মিত, এই ইনলাইন স্বয়ংক্রিয় পিসিবিএ রাউটিং মেশিনটি নীচের দিকে রাউটিংয়ের সময় পিসিবিএকে স্থিতিশীল করার জন্য একটি জিগ-ভিত্তিক সিস্টেম ব্যবহার করে। রাউটিংয়ের পরে,একটি উন্নত ডোজল শোষণ প্রক্রিয়া PCBA এর একক ইউনিট হিসাবে তার jig সঙ্গে উত্তোলন এবং অবস্থানএই উদ্ভাবন মেশিনকে স্ট্যাম্প হোল, বাঁকা পিসিবি এবং অন্যান্য অনিয়মিত পিসিবি কনফিগারেশন পরিচালনা করতে সক্ষম করে, ওয়ার্কফ্লো অপ্টিমাইজ করে এবং উত্পাদনশীলতা বাড়ায়।

বৈশিষ্ট্য

ভ্যাকুয়াম ভিত্তিক সিস্টেম সঠিক পিসিবিএ হ্যান্ডলিং নিশ্চিত করে।
পিসিবিএ চাহিদা অনুযায়ী সুনির্দিষ্টভাবে নীচের অংশ কাটা।
দ্বৈত প্ল্যাটফর্ম কাটিয়া উৎপাদনশীলতা বৃদ্ধি করে।
ভাঙা ছুরি সনাক্তকরণ ডাউনটাইম কমাতে সাহায্য করে।
স্বয়ংক্রিয় উৎপাদন লাইনের সাথে নির্বিঘ্নে সংহতকরণ।
এসপিসি পরিসংখ্যান কার্যকারিতা ডেটা-চালিত সিদ্ধান্তের জন্য ইআরপ এর সাথে একীভূত হয়।
বিকল্প বৈশিষ্ট্যঃ স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন, বিস্ফোরণ-প্রমাণ ভ্যাকুয়াম, বায়ু ভলিউম পর্যবেক্ষণ।

প্রযুক্তিগত বিবরণ

মডেল	QL800A
সর্বাধিক পিসিবি আকার	২৬০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
ট্রান্সমিশন উচ্চতা	৯০০±৫০ মিমি
পরিবহণের দিক	বাম থেকে ডানে
পরিবহনের গতি	1500mm/s (সর্বোচ্চ) নিয়মিত
লোডিং মোড	সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল
রেলের প্রস্থ সামঞ্জস্য	স্বয়ংক্রিয়
যোগাযোগ ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান	ফিক্সচার অবস্থান
পিকিং সিস্টেম	ভ্যাকুয়াম শোষণ পিক আপ
কাটিয়া স্পিন্ডল/গতির	60,000 rpm/min, জার্মানি ব্র্যান্ড ((ঐচ্ছিক 100,000 rpm/min, জার্মানি ব্র্যান্ড)
শীতল করার ধরন	স্ব-শীতল প্রকার
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন	অপশনাল
ছুরি ভাঙুন	হ্যাঁ।
বিচ্ছেদ গতি	৫-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা	±0.05 মিমি
মিলিং কিট	φ0.8~φ3.0 ডান পাশের ঘূর্ণন, শ্যাফ্ট টংস্টেন ইস্পাত
পুনরাবৃত্তি অবস্থান সঠিকতা	±0.1 মিমি
সমন্বয় গতি	1000 মিমি/সেকেন্ড
আউট প্লেট টাইপ	ইএসডি বেল্ট পরিবহন / ব্যাচ প্যানেল ফরোয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহ	বর্জ্য সংগ্রহ
পদ্ধতির প্রোগ্রামিং	GERBER অঙ্কন ভিজ্যুয়াল সিস্টেমের মাধ্যমে আমদানি / সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ	৫-৮ কেজি/সিএম৩
পাওয়ার সাপ্লাই	AC380V, 50/60Hz, 3KW
মেশিনের আকার	1500x850x1600 মিমি
ওজন	প্রায় ৮০০ কেজি

মেশিনের আকার

HSTECH

নীচের আকারের রুটিং এবং ধুলো সংগ্রাহক

HSTECH

মেশিনের ক্যালিব্রেশন, ক্ষতিপূরণ এবং অবস্থান নির্ধারণের জন্য ইমেজিং ক্যামেরা, মোরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস সহ চমৎকার সিসিডি সিস্টেম।উচ্চ স্থিতিশীলতা এবং বিরোধী ব্যাঘাত ক্ষমতা সঙ্গে.

HSTECH

পিকিং, স্থাপন, আনলোডিং এবং উত্পাদনের জন্য সর্বশক্তিমান ভ্যাকুয়াম সাকশন চক।

HSTECH

কম্পোজিট আনলোডিং সিস্টেম, ESD অ্যান্টি-স্ট্যাটিক বেল্ট ব্যবহার করা হয় উপরের দিকে পৃথক পণ্য পরিবহন, এবং বর্জ্য নীচের দিকে পরিবহন করা হয়, এই পদ্ধতি দ্বারা অনেক স্থান সংরক্ষণ।

HSTECH
