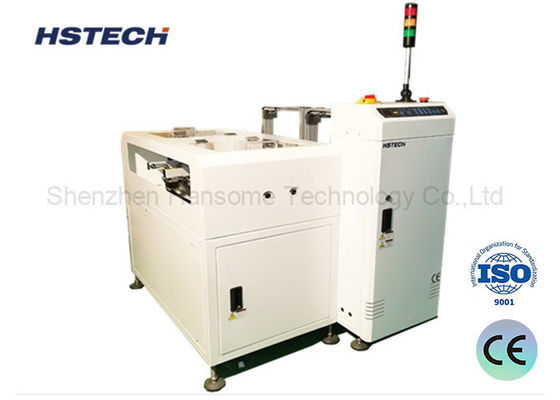

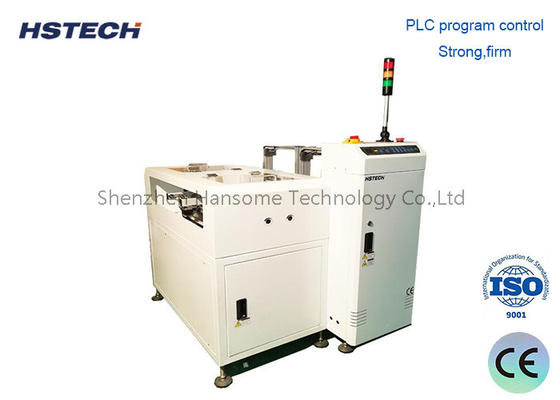

এসএমটি উত্পাদন লাইন বাছাই এবং রুটিংয়ের জন্য উচ্চতর পিসিবি আনলোডার 1-4 পিচ নির্বাচন

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-NK250
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

এনজি/ওকে আনলোডার

পিসিবি পরিবহন উচ্চতা:

910±30 মিমি

পিসিবি মাত্রা:

50*50~330*250mm

পাওয়ার সাপ্লাই:

AC220V, 50/60HZ

ম্যাগাজিনের পরিমাণ:

প্রতিটি রেলে ২টি পত্রিকা

গ্যারান্টি:

১ বছর

ব্যবহার:

SMT উত্পাদন লাইন, SMT সমাবেশ লাইন

শর্ত:

নতুন

প্যাকেজিং বিবরণ:

ফেনা সঙ্গে কাঠের প্যাকেজ,

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

বিশেষভাবে তুলে ধরা:

অত্যন্ত পিসিবি আনলোডার

এসএমটি প্রোডাকশন লাইন পিসিবি আনলোডার

1-4 পিচ নির্বাচন পিসিবি আনলোডার

পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

প্রবর্তন
অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI) প্রক্রিয়া অনুসরণ করে, এই ইউনিট পূর্ববর্তী পর্যায়ে থেকে পরিদর্শন সংকেত গ্রহণ করে দক্ষতার সাথে কাজ করে।এটি স্বয়ংক্রিয়ভাবে পিসিবি দুটি গ্রুপে ভাগ করে: nonconforming (NG) এবং conforming (OK), এবং তাদের নিজ নিজ মনোনীত ম্যাগাজিনগুলিতে তাদের নির্দেশ করে। এটি মুদ্রিত সার্কিট বোর্ডগুলির অত্যন্ত দক্ষ এবং সংগঠিত শ্রেণিবদ্ধকরণ নিশ্চিত করে।

প্রযুক্তিগত বিবরণ

ফাংশন	সিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা	৯১০±৩০ মিমি
পরিবহণের দিক	L~R, অথবা R~L
বোর্ড সংগ্রহের সময়	প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন	প্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিক	সামনের দিক
অপারেশন সাইড	সামনের দিক
কনভেয়র বেল্ট	ইএসডি
পিসিবি বেধ	মিনিট ০.৬ মিমি
উচ্চতা নির্বাচন	১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই	220V,50/60Hz,±10%
শক্তি	0.০৫ কিলোওয়াট
বায়ু চাপ	৪-৬ বার
বায়ু খরচ	সর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যা	উপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যাল	এসএমইএমএ
বিকল্প	1, টাচ স্ক্রিন কন্ট্রোল মোড। 2স্বয়ংক্রিয় প্রস্থ সমন্বয়. 3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।

বৈশিষ্ট্য

পিএলসি নিয়ন্ত্রণ:
এই সিস্টেমে একটি পিএলসি রয়েছে যা সঠিক এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
ব্যবহারকারী-বান্ধব ইন্টারফেস:
স্বজ্ঞাত এবং প্রচেষ্টাহীন নিয়ন্ত্রণের জন্য একটি নরম স্পর্শ এলইডি ঝিল্লি প্যানেল বৈশিষ্ট্য।
সামঞ্জস্যযোগ্য উচ্চতা:
বিভিন্ন PCB আকার এবং কনফিগারেশনের জন্য সহজেই ডিজাইন করা হয়েছে।
টগল ক্ল্যাম্প:
নিরাপদ ম্যাগাজিন সারিবদ্ধতা নিশ্চিত করুন, স্থিতিশীল বোর্ড স্থাপন সহজতর।
পেনিউমেটিক পিউসার:
চাপ নিয়ন্ত্রিত, যাতে বোর্ডের স্থানান্তর সহজ এবং ক্ষতি মুক্ত হয়।
উচ্চ প্রবাহ:
দ্রুত ম্যাগাজিন পরিবর্তন উৎপাদন দক্ষতা সর্বাধিক করে তোলে।
অটোমেটেড এনজি/ওকে বাছাই:
সহজতর পরিদর্শন ও বাছাইয়ের জন্য AOI এর সাথে একীভূত হয়।
এসএমইএমএ স্ট্যান্ডার্ড কমিউনিকেশন ইন্টারফেস:
এটি SMEMA প্রোটোকলের মাধ্যমে উৎপাদন লাইনে নির্বিঘ্নে সংহতকরণ সক্ষম করে, যা মসৃণ যোগাযোগ এবং তথ্য বিনিময়কে সহজতর করে।

মডেল

মডেল	HS-NK250	HS-NK330	HS-NK390	HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য	৫০৫০~৩৫০২৫০ মিমি	৫০৫০~৪৫৫৩৩০ মিমি	৫০৫০~৫৩০৩৯০ মিমি	৫০৫০~৫৩০৪৬০ মিমি
পিসিবি বেধ	মিনিট ০.৬ মিমি	মিনিট ০.৬ মিমি	মিনিট ০.৬ মিমি	মিনিট ০.৬ মিমি
ম্যাগাজিনের আকার	৩৫৫৩২০৫৬৩ মিমি	৪৬০৪০০৫৬৩	৫৩৫৪৬০৫৭০ মিমি	৫৩৫৫৩০৫৭০ মিমি
মেশিনের মাত্রা	১৯৫০১৬০০১২০০ মিমি	২৩০০১৭৬০১২০০ মিমি	250018801200 মিমি	250021601200 মিমি
ওজন	২২০ কেজি	২৮০ কেজি	৩৪০ কেজি	৩৮০ কেজি

পণ্য এবং বিস্তারিত

এসএমটি উত্পাদন লাইন বাছাই এবং রুটিংয়ের জন্য উচ্চতর পিসিবি আনলোডার 1-4 পিচ নির্বাচন 0
