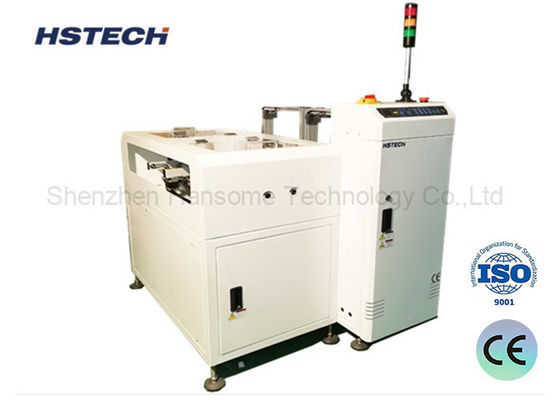

অটোমেটেড প্রোডাকশন লাইন এনজি/ওকে বোর্ড বিচ্ছেদের জন্য উচ্চ গতির পিসিবি আনলোডার

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-NK250
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

এনজি/ওকে আনলোডার

পিসিবি পরিবহন উচ্চতা:

910±30 মিমি

পিসিবি মাত্রা:

50*50~330*250mm

পাওয়ার সাপ্লাই:

AC220V, 50/60HZ

ম্যাগাজিনের পরিমাণ:

প্রতিটি রেলে ২টি পত্রিকা

গ্যারান্টি:

১ বছর

ব্যবহার:

SMT উত্পাদন লাইন, SMT সমাবেশ লাইন

শর্ত:

নতুন

প্যাকেজিং বিবরণ:

ফেনা সঙ্গে কাঠের প্যাকেজ,

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

বিশেষভাবে তুলে ধরা:

উচ্চ গতির পিসিবি আনলোডার

অটোমেটেড প্রোডাকশন লাইন পিসিবি আনলোডার

এনজি/ওকে বোর্ড বিচ্ছেদ পিসিবি আনলোডার

পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

প্রবর্তন

অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI) প্রক্রিয়াটি সম্পন্ন করার পর, এই ইউনিটটি পূর্ববর্তী পর্যায়ে থেকে পরিদর্শন সংকেত গ্রহণ করে দক্ষতার সাথে কাজ করে।এটি স্বয়ংক্রিয়ভাবে পিসিবি দুটি শ্রেণীতে বিভক্ত করে: nonconforming (NG) এবং conforming (OK), এবং তারপর তাদের নিজ নিজ মনোনীত ম্যাগাজিনে তাদের নির্দেশ করে।এটি মুদ্রিত সার্কিট বোর্ডগুলির একটি অত্যন্ত দক্ষ এবং সুসংগঠিত বাছাইয়ের নিশ্চয়তা দেয়.

প্রযুক্তিগত বিবরণ

ফাংশন	সিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা	৯১০±৩০ মিমি
পরিবহণের দিক	L~R, অথবা R~L
বোর্ড সংগ্রহের সময়	প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন	প্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিক	সামনের দিক
অপারেশন সাইড	সামনের দিক
কনভেয়র বেল্ট	ইএসডি
পিসিবি বেধ	মিনিট ০.৬ মিমি
উচ্চতা নির্বাচন	১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই	220V,50/60Hz,±10%
শক্তি	0.০৫ কিলোওয়াট
বায়ু চাপ	৪-৬ বার
বায়ু খরচ	সর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যা	উপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যাল	এসএমইএমএ
বিকল্প	1, টাচ স্ক্রিন কন্ট্রোল মোড। 2স্বয়ংক্রিয় প্রস্থ সমন্বয়. 3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।

বৈশিষ্ট্য

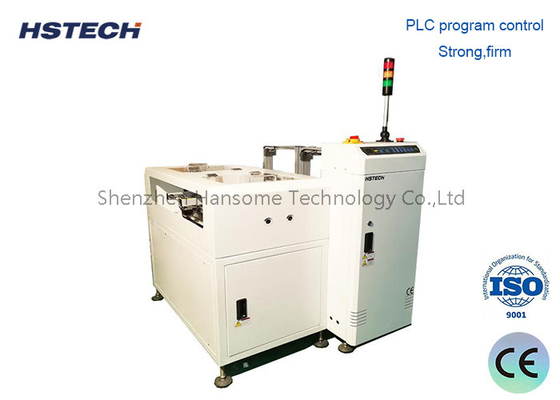

পিএলসি কন্ট্রোলঃ
সিস্টেমটি একটি পিএলসি ব্যবহার করে যা সঠিক এবং নির্ভরযোগ্য কার্যকারিতা প্রদান করে।

ব্যবহারকারী-বন্ধুত্বপূর্ণ ইন্টারফেসঃ
সহজেই নিয়ন্ত্রণের জন্য একটি স্বজ্ঞাত নরম স্পর্শ LED ঝিল্লি প্যানেল অন্তর্ভুক্ত করা হয়।

সামঞ্জস্যযোগ্য পিচ মেকানিজমঃ
সহজেই PCB এর বিভিন্ন আকার এবং কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ।

টগল ক্ল্যাম্পঃ
নিরাপদ ম্যাগাজিন সারিবদ্ধতা প্রদান করুন, স্থিতিশীল পিসিবি স্থাপন নিশ্চিত করুন।

পেনিউমেটিক পিউসার সিস্টেমঃ
চাপ নিয়ন্ত্রিত যাতে নরম এবং অ-ধ্বংসাত্মক বোর্ড স্থানান্তর নিশ্চিত হয়।

উচ্চ উৎপাদন ক্ষমতাঃ
দ্রুত ম্যাগাজিন পরিবর্তন উত্পাদন দক্ষতা অপ্টিমাইজ।

অটোমেটেড এনজি/ওকে বাছাই ক্ষমতাঃ
সহজতর পরিদর্শন ও শ্রেণীবিভাগের জন্য AOI এর সাথে মসৃণভাবে সংহত।

এসএমইএমএ যোগাযোগ ইন্টারফেসঃ
এসএমইএমএ প্রোটোকলের মাধ্যমে উত্পাদন লাইনে নিরবচ্ছিন্ন সংহতকরণকে সমর্থন করে, যা মসৃণ যোগাযোগ এবং ডেটা বিনিময়কে সক্ষম করে।

মডেল

মডেল	HS-NK250	HS-NK330	HS-NK390	HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য	৫০৫০~৩৫০২৫০ মিমি	৫০৫০~৪৫৫৩৩০ মিমি	৫০৫০~৫৩০৩৯০ মিমি	৫০৫০~৫৩০৪৬০ মিমি
পিসিবি বেধ	মিনিট ০.৬ মিমি	মিনিট ০.৬ মিমি	মিনিট ০.৬ মিমি	মিনিট ০.৬ মিমি
ম্যাগাজিনের আকার	৩৫৫৩২০৫৬৩ মিমি	৪৬০৪০০৫৬৩	৫৩৫৪৬০৫৭০ মিমি	৫৩৫৫৩০৫৭০ মিমি
মেশিনের মাত্রা	১৯৫০১৬০০১২০০ মিমি	২৩০০১৭৬০১২০০ মিমি	250018801200 মিমি	250021601200 মিমি
ওজন	২২০ কেজি	২৮০ কেজি	৩৪০ কেজি	৩৮০ কেজি

পণ্য এবং বিস্তারিত

অটোমেটেড প্রোডাকশন লাইন এনজি/ওকে বোর্ড বিচ্ছেদের জন্য উচ্চ গতির পিসিবি আনলোডার 0
