এসএমটি উৎপাদন লাইনের জন্য উন্নত এবং বিরামবিহীন এনজি ওকে পিসিবি আনলোডার

এসএমটি উৎপাদন লাইনের জন্য উন্নত এবং বিরামবিহীন এনজি ওকে পিসিবি আনলোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-NK250
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
এনজি/ওকে আনলোডার
পিসিবি পরিবহন উচ্চতা:
910±30 মিমি
পিসিবি মাত্রা:
50*50~330*250mm
পাওয়ার সাপ্লাই:
AC220V, 50/60HZ
ম্যাগাজিনের পরিমাণ:
প্রতিটি রেলে ২টি পত্রিকা
গ্যারান্টি:
১ বছর
ব্যবহার:
SMT উত্পাদন লাইন, SMT সমাবেশ লাইন
শর্ত:
নতুন
প্যাকেজিং বিবরণ:
ফেনা সঙ্গে কাঠের প্যাকেজ,
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

এসএমটি প্রোডাকশন লাইন পিসিবি আনলোডার

,

উন্নত পিসিবি আনলোডার

,

সিউমলেস এনজি ওকে পিসিবি আনলোডার

পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

প্রবর্তন

এই ইউনিট স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI) প্রক্রিয়া অনুসরণ করে কাজ করে। পূর্ববর্তী পর্যায়ে থেকে AOI পরিদর্শন সংকেত পাওয়ার পরে,এটি কার্যকরভাবে পিসিবি দুটি গ্রুপে শ্রেণীবদ্ধ করে: অ-সম্মত (এনজি) এবং সম্মত (ওকে), স্বয়ংক্রিয়ভাবে তাদের নিজ নিজ মনোনীত ম্যাগাজিনগুলিতে পরিচালনা করে।এটি মুদ্রিত সার্কিট বোর্ডগুলির জন্য একটি অত্যন্ত দক্ষ এবং সংগঠিত বাছাই পদ্ধতির গ্যারান্টি দেয়.



প্রযুক্তিগত বিবরণ


ফাংশন সিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পরিবহণের দিক L~R, অথবা R~L
বোর্ড সংগ্রহের সময় প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিক সামনের দিক
অপারেশন সাইড সামনের দিক
কনভেয়র বেল্ট ইএসডি
পিসিবি বেধ মিনিট ০.৬ মিমি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
শক্তি 0.০৫ কিলোওয়াট
বায়ু চাপ ৪-৬ বার
বায়ু খরচ সর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যা উপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যাল এসএমইএমএ
বিকল্প

1, টাচ স্ক্রিন কন্ট্রোল মোড।

2স্বয়ংক্রিয় প্রস্থ সমন্বয়.

3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।




বৈশিষ্ট্য



পিএলসি নিয়ন্ত্রণ:

সঠিক এবং নির্ভরযোগ্য অপারেশন জন্য একটি পিএলসি বৈশিষ্ট্য।



ব্যবহারকারী-বান্ধব ইন্টারফেস:

স্বজ্ঞাত নিয়ন্ত্রণের জন্য একটি নরম স্পর্শ LED ঝিল্লি প্যানেল অন্তর্ভুক্ত।



সামঞ্জস্যযোগ্য উচ্চতা:

বিভিন্ন পিসিবি আকার এবং কনফিগারেশনের সাথে মানিয়ে নেয়।



টগল ক্ল্যাম্প:

স্থিতিশীল পিসিবি স্থাপনের জন্য নিরাপদ ম্যাগাজিন সারিবদ্ধতা নিশ্চিত করুন।



পেনিউমেটিক পিউসার:

চাপ নিয়ন্ত্রিত নরম, অ-ধ্বংসাত্মক বোর্ড স্থানান্তর জন্য।



উচ্চ প্রবাহ:

উত্পাদন দক্ষতা সর্বাধিক করার জন্য দ্রুত ম্যাগাজিন পরিবর্তন সহজতর করে।



স্বয়ংক্রিয় এনজি/ওকে বাছাই:

সহজতর পরিদর্শন ও বাছাইয়ের জন্য AOI এর সাথে একীভূত হয়।



এসএমইএমএ স্ট্যান্ডার্ড কমিউনিকেশন ইন্টারফেস:

SMEMA প্রোটোকলের মাধ্যমে উৎপাদন লাইনে নির্বিঘ্নে সংহতকরণের অনুমতি দেয়, যাতে সুগম যোগাযোগ এবং তথ্য বিনিময় নিশ্চিত হয়।


মডেল


মডেল HS-NK250 HS-NK330 HS-NK390 HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
পিসিবি বেধ মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
মেশিনের মাত্রা ১৯৫০*১৬০০*১২০০ মিমি ২৩০০*১৭৬০*১২০০ মিমি 2500*1880*1200 মিমি 2500*2160*1200 মিমি
ওজন ২২০ কেজি ২৮০ কেজি ৩৪০ কেজি ৩৮০ কেজি


পণ্য এবং বিস্তারিত

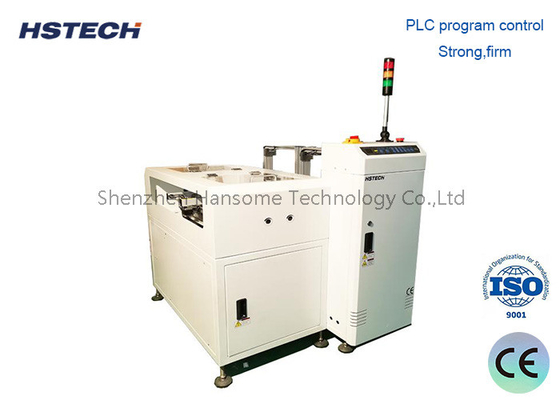

এসএমটি উৎপাদন লাইনের জন্য উন্নত এবং বিরামবিহীন এনজি ওকে পিসিবি আনলোডার 0

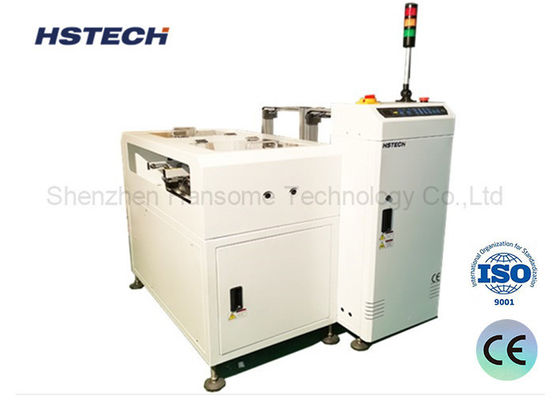

এসএমটি উৎপাদন লাইনের জন্য উন্নত এবং বিরামবিহীন এনজি ওকে পিসিবি আনলোডার 1

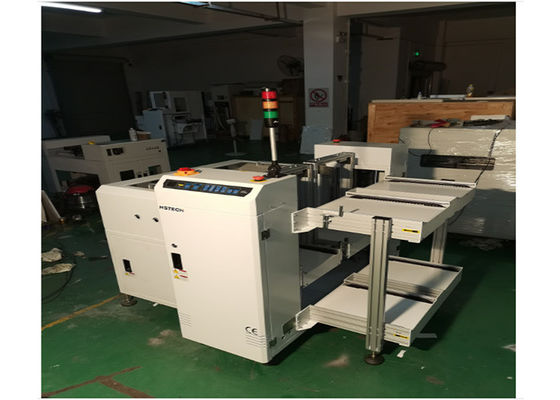

এসএমটি উৎপাদন লাইনের জন্য উন্নত এবং বিরামবিহীন এনজি ওকে পিসিবি আনলোডার 2
