উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য

উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-NK250
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
এনজি/ওকে আনলোডার
পিসিবি পরিবহন উচ্চতা:
910±30 মিমি
পিসিবি মাত্রা:
50*50~330*250mm
পাওয়ার সাপ্লাই:
AC220V, 50/60HZ
ম্যাগাজিনের পরিমাণ:
প্রতিটি রেলে ২টি পত্রিকা
গ্যারান্টি:
১ বছর
ব্যবহার:
SMT উত্পাদন লাইন, SMT সমাবেশ লাইন
শর্ত:
নতুন
প্যাকেজিং বিবরণ:
ফেনা সঙ্গে কাঠের প্যাকেজ,
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

প্রবর্তন



অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI) প্রক্রিয়াটি সম্পন্ন করার পর, এই ইউনিটটি পূর্ববর্তী পর্যায়ে থেকে পরিদর্শন সংকেত গ্রহণ করে কার্যকরভাবে কাজ করে।এটি স্বয়ংক্রিয়ভাবে পিসিবি দুটি গ্রুপে ভাগ করে: nonconforming (NG) এবং conforming (OK), এবং তারপর তাদের নিজ নিজ মনোনীত স্টোরেজ এলাকায় তাদের পরিচালনা করে। এই একটি অত্যন্ত দক্ষ এবং সংগঠিত ছাপা সার্কিট বোর্ড বাছাই নিশ্চিত।



প্রযুক্তিগত বিবরণ


ফাংশন সিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পরিবহণের দিক L~R, অথবা R~L
বোর্ড সংগ্রহের সময় প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিক সামনের দিক
অপারেশন সাইড সামনের দিক
কনভেয়র বেল্ট ইএসডি
পিসিবি বেধ মিনিট ০.৬ মিমি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
শক্তি 0.০৫ কিলোওয়াট
বায়ু চাপ ৪-৬ বার
বায়ু খরচ সর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যা উপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যাল এসএমইএমএ
বিকল্প

1, টাচ স্ক্রিন কন্ট্রোল মোড।

2স্বয়ংক্রিয় প্রস্থ সমন্বয়.

3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।




বৈশিষ্ট্য



পিএলসি কন্ট্রোলঃ
সিস্টেমটি একটি পিএলসি ব্যবহার করে যা সঠিক এবং নির্ভরযোগ্য অপারেশন প্রদান করে।

ব্যবহারকারী-বন্ধুত্বপূর্ণ ইন্টারফেসঃ
নরম স্পর্শ বোতাম সহ একটি স্বজ্ঞাত এলইডি ঝিল্লি প্যানেল সহজ নিয়ন্ত্রণের অনুমতি দেয়।

সামঞ্জস্যযোগ্য পিচ মেকানিজমঃ
বিভিন্ন পিসিবি আকার এবং কনফিগারেশন সহজে সামঞ্জস্য করে।

টগল ক্ল্যাম্পঃ
নিরাপদ ম্যাগাজিন সারিবদ্ধতা প্রদান করে স্থিতিশীল পিসিবি স্থাপন নিশ্চিত করুন।

পেনিউমেটিক পিউসার সিস্টেমঃ
চাপ নিয়ন্ত্রিত যাতে বোর্ডের স্থানান্তর নরম এবং ক্ষতিগ্রস্ত না হয়।

উচ্চ উৎপাদন দক্ষতাঃ
অপ্টিমাইজড ম্যাগাজিন পরিবর্তনগুলি উত্পাদন থ্রুপুটকে উন্নত করে।

অটোমেটেড এনজি/ওকে বাছাইঃ
কার্যকর পরিদর্শন এবং শ্রেণীবিভাগের জন্য AOI এর সাথে নির্বিঘ্নে সংহত করে।

এসএমইএমএ যোগাযোগ ইন্টারফেসঃ
SMEMA প্রোটোকলের মাধ্যমে উৎপাদন লাইনে মসৃণ সংহতকরণকে সমর্থন করে, যা নিরবচ্ছিন্ন যোগাযোগ এবং ডেটা বিনিময়কে সক্ষম করে।




মডেল


মডেল HS-NK250 HS-NK330 HS-NK390 HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
পিসিবি বেধ মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
মেশিনের মাত্রা ১৯৫০*১৬০০*১২০০ মিমি ২৩০০*১৭৬০*১২০০ মিমি 2500*1880*1200 মিমি 2500*2160*1200 মিমি
ওজন ২২০ কেজি ২৮০ কেজি ৩৪০ কেজি ৩৮০ কেজি


পণ্য এবং বিস্তারিত

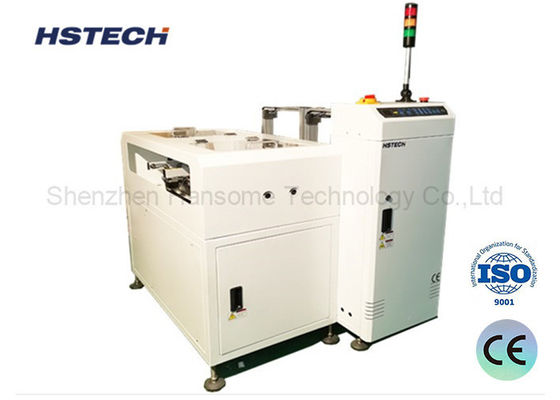

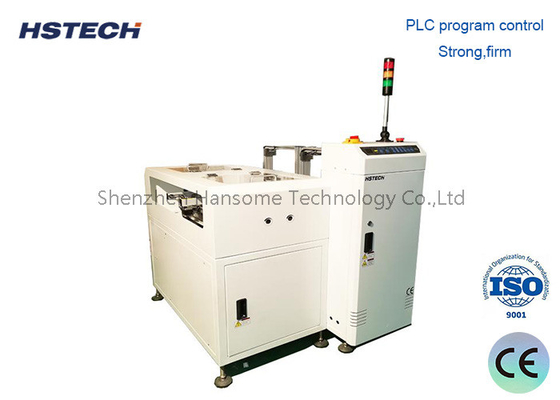

উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য 0
উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য 1
উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য 2


প্যাকেজিং সম্পর্কে
উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য 3উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য 4উচ্চ গতির ম্যাগাজিন চেঞ্জওভার পিসিবি আনলোডার এসএমটি উত্পাদন লাইন টাচ স্ক্রিন নিয়ন্ত্রণ বিকল্পের জন্য 5
