আমাদের পিসিবি রাউটার মেশিনের সাথে অন্যান্য সরঞ্জামগুলির সাথে নির্বিঘ্নে সংযোগ করুন

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	RM-F550
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে ২০টি সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

অফলাইন পিসিবিএ রাউটার মেশিন

প্ল্যাটফর্ম:

ডাবল

ওয়ার্কিং প্ল্যাটফর্ম:

300*350 মিমি

পুনরাবৃত্তি সঠিকতা:

±0.01

নির্ভুলতা কাটা:

±0.03

মেশিনের মাত্রা:

1200*1050*1440mm(L*W*H)

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে ২০টি সেট

পণ্যের বর্ণনা

পরিচিতি

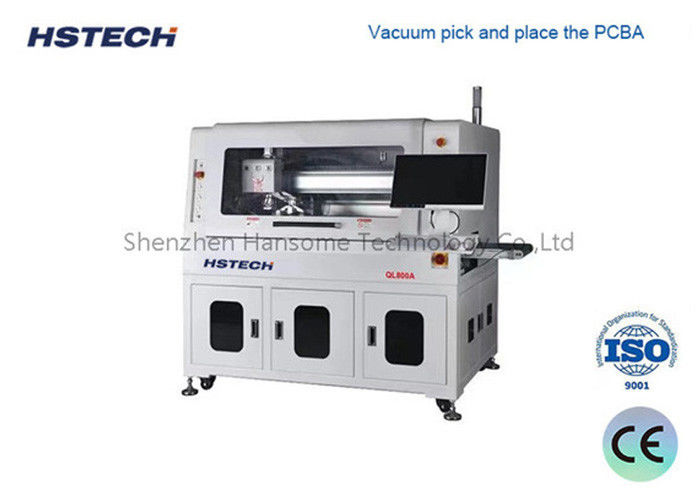

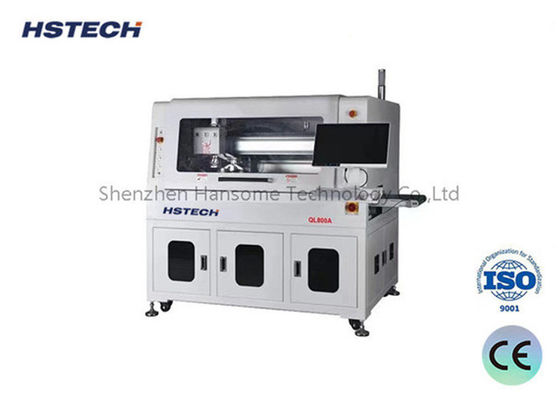

নির্ভুলতা এবং দক্ষতার উপর নির্মিত, এই ইনলাইন স্বয়ংক্রিয় পিসিবিএ রুটিং মেশিনটি নীচের দিকে রুটিংয়ের সময় পিসিবিএকে স্থিতিশীল করার জন্য একটি জগ-ভিত্তিক সিস্টেম ব্যবহার করে। রুটিং প্রক্রিয়া অনুসরণ করে,একটি উন্নত ডোজল শোষণ প্রক্রিয়া PCBA এর সাথে একটি সংহত ইউনিট হিসাবে তার জিগ সহ উত্থাপন এবং অবস্থানএই উদ্ভাবনী বৈশিষ্ট্যটি মেশিনকে স্ট্যাম্প হোল, বাঁকা পিসিবি এবং অন্যান্য বিভিন্ন অনিয়মিত পিসিবি কনফিগারেশনগুলিকে সামঞ্জস্য করতে দেয়, যার ফলে কর্মপ্রবাহকে অনুকূল করে তোলে এবং উত্পাদনশীলতা বাড়ায়।

বৈশিষ্ট্য

একটি ভ্যাকুয়াম ভিত্তিক সিস্টেম সঠিক পিসিবিএ হ্যান্ডলিং নিশ্চিত করে।
পিসিবিএ-র নির্দিষ্ট চাহিদা মেটাতে নিচের কাটাটি সাবধানে তৈরি করা হয়।
দ্বৈত প্ল্যাটফর্ম কাটিয়া উল্লেখযোগ্যভাবে উত্পাদনশীলতা বৃদ্ধি করে।
ভাঙা ছুরি সনাক্তকরণ অপারেশনাল ডাউনটাইমকে কমিয়ে দেয়।
মেশিনটি স্বয়ংক্রিয় উৎপাদন লাইনগুলির সাথে নির্বিঘ্নে সংহত হয়।
তথ্যভিত্তিক সিদ্ধান্ত গ্রহণের জন্য এসপিসি পরিসংখ্যানের কার্যকারিতা ইআরপি সিস্টেমের সাথে সংহত করা হয়।
বিকল্প বৈশিষ্ট্যগুলির মধ্যে স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন, বিস্ফোরণ-প্রমাণ ভ্যাকুয়াম এবং বায়ু ভলিউম মনিটরিং অন্তর্ভুক্ত।

প্রযুক্তিগত বিবরণ

মডেল	QL800A
সর্বাধিক পিসিবি আকার	২৬০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
ট্রান্সমিশন উচ্চতা	৯০০±৫০ মিমি
পরিবহণের দিক	বাম থেকে ডানে
পরিবহনের গতি	1500mm/s (সর্বোচ্চ) নিয়মিত
লোডিং মোড	সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল
রেলের প্রস্থ সামঞ্জস্য	স্বয়ংক্রিয়
যোগাযোগ ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান	ফিক্সচার অবস্থান
পিকিং সিস্টেম	ভ্যাকুয়াম শোষণ পিক আপ
কাটিয়া স্পিন্ডল/গতির	60,000 rpm/min, জার্মানি ব্র্যান্ড ((ঐচ্ছিক 100,000 rpm/min, জার্মানি ব্র্যান্ড)
শীতল করার ধরন	স্ব-শীতল প্রকার
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন	অপশনাল
ছুরি ভাঙুন	হ্যাঁ।
বিচ্ছেদ গতি	৫-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা	±0.05 মিমি
মিলিং কিট	φ0.8~φ3.0 ডান পাশের ঘূর্ণন, শ্যাফ্ট টংস্টেন ইস্পাত
পুনরাবৃত্তি অবস্থান সঠিকতা	±0.1 মিমি
সমন্বয় গতি	1000 মিমি/সেকেন্ড
আউট প্লেট টাইপ	ইএসডি বেল্ট পরিবহন / ব্যাচ প্যানেল ফরোয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহ	বর্জ্য সংগ্রহ
পদ্ধতির প্রোগ্রামিং	GERBER অঙ্কন ভিজ্যুয়াল সিস্টেমের মাধ্যমে আমদানি / সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ	৫-৮ কেজি/সিএম৩
পাওয়ার সাপ্লাই	AC380V, 50/60Hz, 3KW
মেশিনের আকার	1500x850x1600 মিমি
ওজন	প্রায় ৮০০ কেজি

মেশিনের আকার

HSTECH

নীচের আকারের রুটিং এবং ধুলো সংগ্রাহক

HSTECH

একটি ব্যতিক্রমী সিসিডি সিস্টেম, একটি ইমেজিং ক্যামেরা, মরিটেক্স লেন্স, এবং একটি পরিমাপ স্তরের আলোর উৎস দিয়ে সজ্জিত, মেশিন ক্যালিব্রেশন, ক্ষতিপূরণ, এবং অবস্থান সমর্থন করার জন্য ডিজাইন করা হয়েছে।এই সিস্টেমটি অসাধারণ স্থিতিশীলতা এবং শক্তিশালী বিরোধী ব্যাঘাত ক্ষমতা প্রদর্শন করে.

HSTECH

পিকিং, স্থাপন, আনলোডিং এবং উত্পাদনের জন্য সর্বশক্তিমান ভ্যাকুয়াম সাকশন চক।

HSTECH

কম্পোজিট আনলোডিং সিস্টেম, ESD অ্যান্টি-স্ট্যাটিক বেল্ট ব্যবহার করা হয় উপরের দিকে পৃথক পণ্য পরিবহন, এবং বর্জ্য নীচের দিকে পরিবহন করা হয়, এই পদ্ধতি দ্বারা অনেক স্থান সংরক্ষণ।

HSTECH
