ইন্টিগ্রেটেড সেলেক্টিভ ওয়েভ সোল্ডারিং মেশিন ইনফ্রারেড প্রিহিটিং 1KW এবং নমনীয় ছোট ব্যাচ উত্পাদনের জন্য টাচ স্ক্রিন নিয়ন্ত্রণ সহ

ইন্টিগ্রেটেড সেলেক্টিভ ওয়েভ সোল্ডারিং মেশিন ইনফ্রারেড প্রিহিটিং 1KW এবং নমনীয় ছোট ব্যাচ উত্পাদনের জন্য টাচ স্ক্রিন নিয়ন্ত্রণ সহ

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	SW-320YT
MOQ.:	1PC
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	T/T
সরবরাহের ক্ষমতা:	30000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin:

China

সাক্ষ্যদান:

পিসিবি মাত্রা:

L(50*50)-(450*330)মিমি

মাত্রা:

L600*W960*H1600mm

ধাপের দৈর্ঘ্য ঐচ্ছিক:

30 / 60 মিমি বা ম্যানুয়াল অপারেশন

রিলে ব্র্যান্ড:

স্নাইডার

এয়ার সাপ্লাই:

4-6 বার, সর্বোচ্চ 15L/মিনিট

মোট শক্তি:

2600w

ভোল্টেজ:

1P AC 110V/220V 50/60HZ

নিয়ন্ত্রণ:

স্পর্শ পর্দা

Packaging Details:

Wooden

Supply Ability:

30000PCS

বিশেষভাবে তুলে ধরা:

ইনফ্রারেড প্রিহিটিং 1KW সিলেক্টিভ ওয়েভ সোল্ডারিং মেশিন

টাচ স্ক্রিন কন্ট্রোল অফলাইন ওয়েভ সোল্ডারিং মেশিন

নমনীয় ছোট ব্যাচ উত্পাদন স্বয়ংক্রিয় সোল্ডারিং রোবট

পণ্যের বর্ণনা

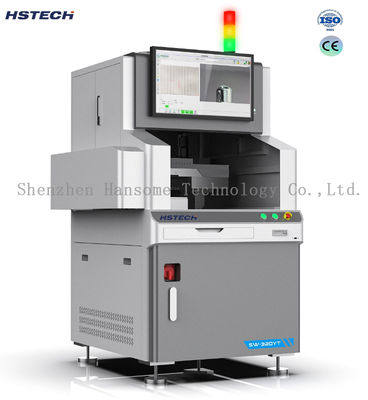

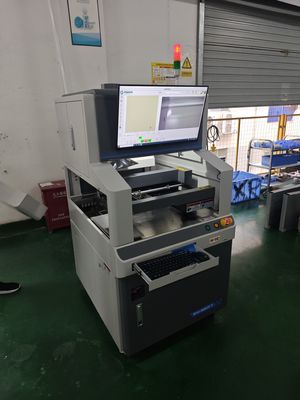

ইন্টিগ্রেটেড সিলেক্টিভ ওয়েভ সোল্ডারিং মেশিন

নির্ভুল PCB সমাবেশের জন্য ইনফ্রারেড প্রিহিটিং 1KW সহ ছোট অফলাইন ওয়েভ সোল্ডারিং মেশিন

মূল বৈশিষ্ট্য

একাধিক জাত এবং ছোট ব্যাচের জন্য নমনীয় উত্পাদন
ফিক্সচার ছাড়া সোল্ডারিং জন্য দ্রুত সেটআপ প্রয়োজন
কম প্রাথমিক সরঞ্জাম বিনিয়োগ খরচ
হ্রাসকৃত অপারেটিং খরচ (টিন স্ল্যাগ, ফ্লাক্স, বিদ্যুৎ এবং ভোগ্যপণ্যের উপর সঞ্চয়)
98% এর বেশি সোল্ডারিং ফলন সহ 100% টিনের অনুপ্রবেশের হার
কমপ্যাক্ট পদচিহ্ন (প্রায় 1m²)

প্রযুক্তিগত বিশেষ উল্লেখ

SW-320YT মডেল

প্রযোজ্য PCB আকার	L×W: 50×50～320×250 মিমি
প্রযোজ্য PCB বেধ	সাবস্ট্রেট: 0.8～3 মিমি / পিনের দৈর্ঘ্য: <3 মিমি
উপাদান উচ্চতা	সাবস্ট্রেট টপ <100 মিমি / সাবস্ট্রেট নিচে <50 মিমি
সাবস্ট্রেট শর্তাবলী	প্রক্রিয়া প্রান্ত ≥3mm, ওজন <5KG, নমন <0.5mm
টিনের চুল্লি	টাইটানিয়াম খাদ উপাদান, 15KG ক্ষমতা, 1.8KW শক্তি
প্রিহিটিং পাওয়ার	ইনফ্রারেড প্রিহিটিং 1KW
মোট শক্তি	AC 220V 3.5KW
N₂ প্রয়োজনীয়তা	99.999% বিশুদ্ধতা, 0.5MPa চাপ, 1.2m³/H খরচ
ফ্লাক্স স্প্রে অগ্রভাগ	0.5 মিমি নির্ভুল তরল স্প্রে অগ্রভাগ (জাপান আমদানি)
ফ্লাক্স ক্ষমতা	2 এল
বায়ু উৎস	0.5-0.7 এমপিএ
ব্যাস ভিতরে অগ্রভাগ স্প্রে	φ 3mm～φ 20mm (কাস্টমাইজযোগ্য)
ওয়েভ ক্রেস্ট উচ্চতা	স্বয়ংক্রিয় প্রান্তিককরণ/উচ্চতা পরিমাপ
সিস্টেম কন্ট্রোল	PC+PLC (উইন্ডোজ+সিমেন্স)
প্রোগ্রাম সফটওয়্যার	অনলাইন বা অফলাইন ইমেজ প্রোগ্রামিং সমর্থন
ভিডিও মনিটরিং	সোল্ডারিং প্রভাবের জন্য রিয়েল-টাইম ভিডিও পর্যবেক্ষণ
পাওয়ার সাপ্লাই	একক ফেজ 220V±10%, স্টার্টিং পাওয়ার: 3.5KW
ওজন	120KG (15KG সোল্ডারিং টিন সহ)
বাহ্যিক মাত্রা	750×950×1350 মিমি (মনিটর সহ) 1000×980×1580 মিমি (শীর্ষ কভার সহ)

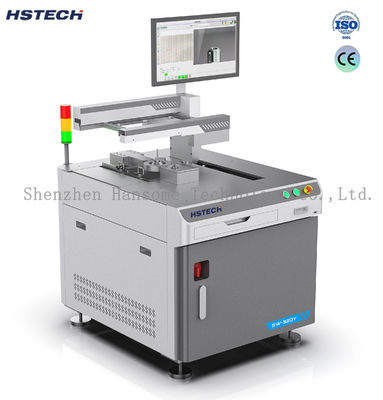

SW-450YT মডেল

প্রযোজ্য PCB আকার	L×W: 50×50～450×400 মিমি
প্রযোজ্য PCB বেধ	সাবস্ট্রেট: 0.8～3 মিমি / পিনের দৈর্ঘ্য: <3 মিমি
উপাদান উচ্চতা	সাবস্ট্রেট টপ <100 মিমি / সাবস্ট্রেট নিচে <50 মিমি
সাবস্ট্রেট শর্তাবলী	প্রক্রিয়া প্রান্ত ≥3mm, ওজন <5KG, নমন <0.5mm
টিনের চুল্লি	টাইটানিয়াম খাদ উপাদান, 15KG ক্ষমতা, 1.8KW শক্তি
প্রিহিটিং পাওয়ার	ইনফ্রারেড প্রিহিটিং 1KW
মোট শক্তি	AC 220V 3.5KW
N₂ প্রয়োজনীয়তা	99.999% বিশুদ্ধতা, 0.5MPa চাপ, 1.2m³/H খরচ
ফ্লাক্স স্প্রে অগ্রভাগ	0.5 মিমি নির্ভুল তরল স্প্রে অগ্রভাগ (জাপান আমদানি)
ফ্লাক্স ক্ষমতা	2 এল
বায়ুর উৎস	0.5-0.7 এমপিএ
ব্যাস ভিতরে অগ্রভাগ স্প্রে	φ 3mm～φ 20mm (কাস্টমাইজযোগ্য)
ওয়েভ ক্রেস্ট উচ্চতা	স্বয়ংক্রিয় প্রান্তিককরণ/স্বয়ংক্রিয় উচ্চতা পরিমাপ
সিস্টেম কন্ট্রোল	PC+PLC (উইন্ডোজ+সিমেন্স)
প্রোগ্রাম সফটওয়্যার	ছবিতে লাইন আঁকার জন্য প্রোগ্রামিং সমর্থন করে
ভিডিও মনিটরিং	সোল্ডারিং প্রভাবের জন্য রিয়েল-টাইম ভিডিও পর্যবেক্ষণ
পাওয়ার সাপ্লাই	একক ফেজ 220V±10%, স্টার্টিং পাওয়ার: 3.5KW
ওজন	150KG (15KG সোল্ডারিং টিন সহ)
বাহ্যিক মাত্রা	880×1280×1350 মিমি (মনিটর সহ) 1270×1280×1580 মিমি (ত্রি-রঙের আলো বাদে)

পিসিবি বোর্ড প্রিহিটিং সিস্টেম

টপ সাইড প্রিহিটিং (ঐচ্ছিক)

1KW ইনফ্রারেড হিটিং টিউব পিসিবি বোর্ড টপকে সোল্ডার করার আগে প্রিহিট করে, বিশেষ উপাদানগুলির জন্য উচ্চ তাপমাত্রার প্রয়োজনীয়তা পূরণ করে। তাপীয় শক হ্রাস করে, ফ্লাক্স কার্যকলাপ সক্রিয় করে, পিন টিনের অনুপ্রবেশ উন্নত করে এবং সামগ্রিক সোল্ডারিং গুণমান উন্নত করে।

বটম সাইড প্রিহিটিং

সোল্ডারিংয়ের আগে PCB বোর্ডগুলিকে গরম করতে দ্রুত ইনফ্রারেড তাপ পরিবাহী ব্যবহার করে এবং প্রক্রিয়া চলাকালীন গরম বজায় রাখে। বৈশিষ্ট্যগুলি সিঙ্ক্রোনাইজ করা "প্রিহিটিং + সোল্ডারিং" ডিজাইন নীতি যা দক্ষতা উন্নত করে, টিনের অনুপ্রবেশের হার বাড়ায়, তাপ-সংবেদনশীল উপাদানগুলির জন্য তাপীয় শক কমায় এবং সোল্ডারিংয়ের পরে PCB-এর উচ্চ পরিচ্ছন্নতা নিশ্চিত করে৷

ভোগ্য সামগ্রী - স্প্রে অগ্রভাগ

অগ্রভাগ সোল্ডার জয়েন্ট আকারের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে। প্রতিটি পৃথক সোল্ডার পয়েন্টের জন্য সোল্ডার পেনিট্রেশন রেট এবং সোল্ডারিং সময়ের উপর সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে।

মেশিন উপাদান
