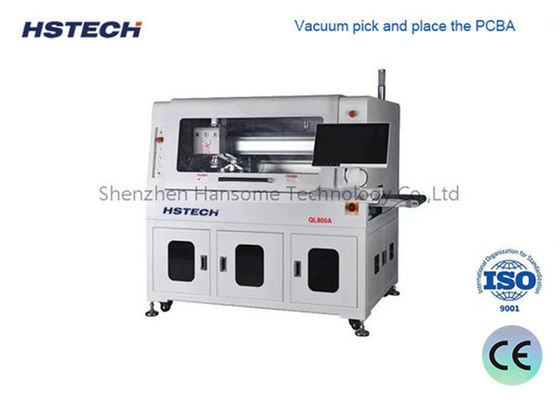

উচ্চ নির্ভুলতা স্বয়ংক্রিয় পিসিবি রাউটার মেশিন এসএমটি লাইন জন্য 60,000RPM PCB Depaneling সঙ্গে

উচ্চ নির্ভুলতা স্বয়ংক্রিয় পিসিবি রাউটার মেশিন এসএমটি লাইন জন্য 60,000RPM PCB Depaneling সঙ্গে

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: RT800LA / RT800L
MOQ.: 1 পিসি
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
মাত্রা:
PCB আকারের উপর ভিত্তি করে কাস্টমাইজযোগ্য
নির্ভুলতা কাটা:
±0.05 মিমি
মডেল:
RT800LA / RT800L
মেশিন বডি:
স্টেইনলেস স্টীল
মেশিনিং টেবিল:
ডাবল টেবিল
মোটর ড্রাইভ:
প্যানাসনিক
টাকু গতি:
সর্বোচ্চ: 60000rpm
ওয়ারেন্টি:
12 মাসের প্রস্তুতকারকের ওয়ারেন্টি
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
বিশেষভাবে তুলে ধরা:

60

,

পিসিবি রাউটার

,

±0.05MM নির্ভুলতা পিসিবি ডিপ্যানেলিং মেশিন

পণ্যের বর্ণনা
উচ্চ নির্ভুলতা পিসিবি রাউটার জন্য এসএমটি লাইন∙ 60,000RPM সঙ্গে স্বয়ংক্রিয় পিসিবি Depaneling
এসএমটি উৎপাদন লাইনের জন্য পিসিবি ডিপ্যানেলিং রাউটার

পেশাদার পিসিবি রাউটার মেশিন এসএমটি সমাবেশের পরে উচ্চ নির্ভুলতার পিসিবি ডিফলিংয়ের জন্য ডিজাইন করা হয়েছে। কঠোর পিসিবি, অ্যালুমিনিয়াম পিসিবি, এফআর 4 এবং জটিল রূপরেখা কাটার জন্য উপযুক্তসোজা লাইন, আর্ক, পয়েন্ট, এবং ভি-কাটপ্রক্রিয়াকরণ।

এর জন্য আদর্শইএমএস কারখানা, পিসিবি প্রস্তুতকারক এবং এসএমটি উত্পাদন লাইনযা সঠিকতা, স্থিতিশীলতা এবং স্বয়ংক্রিয়তা প্রয়োজন।

মূল সুবিধা
  • 60,000 RPM স্পিন্ডল গতির সঙ্গে উচ্চ নির্ভুলতা depaneling
  • এসএমটি উৎপাদন লাইন সংহতকরণের জন্য স্বয়ংক্রিয় অপারেশন
  • বিভিন্ন পিসিবি উপকরণের জন্য বহুমুখী প্রক্রিয়াকরণ ক্ষমতা
  • সোজা লাইন, আর্ক, পয়েন্ট এবং ভি-কাট সহ একাধিক কাটিয়া নিদর্শন
  • চাহিদাপূর্ণ উত্পাদন পরিবেশের জন্য উন্নত স্থিতিশীলতা এবং নির্ভুলতা
সাধারণ অ্যাপ্লিকেশন
  • এসএমটি উৎপাদন লাইন পিসিবি ডেমানেলিং
  • জটিল পিসিবি রূপরেখা কাটা
  • উচ্চ ঘনত্বের ইলেকট্রনিক বোর্ড
  • অটোমোবাইল ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স, শিল্প নিয়ন্ত্রণ বোর্ড
পিসিবি রাউটার মেশিনের প্রযুক্তিগত বৈশিষ্ট্য
মেশিনের প্রযুক্তিগত পরামিতি
পয়েন্ট স্পেসিফিকেশন
মেশিনের ধরন RT800LA / RT800L
কার্যকর কাটার আকার ৩০০ * ৩৫০ মিমি
পিসিবি কাটার বেধ 0.3 ️ ৩.০ মিমি
কাটিং ফাংশন সোজা লাইন, পয়েন্ট, আর্ক, ভি-কাট
মেশিন টেবিল ডাবল টেবিল
কাটার নির্ভুলতা ±0.05 মিমি
পুনরাবৃত্তি অবস্থান সঠিকতা ±0.01 মিমি
প্রবেশের পথ বাম দিকে এবং ডানদিকে
প্রবেশ ও প্রস্থান পদ্ধতি ভ্যাকুয়াম শোষণ
রেলের প্রস্থ সামঞ্জস্য স্বয়ংক্রিয় ট্র্যাক সমন্বয়
সর্বাধিক গতি X/Y/Y2: 1000 মিমি/সেকেন্ড, Z: 800 মিমি/সেকেন্ড
কাটার গতি ৫ ∙ ১০০ মিমি/সেকেন্ড (ঐচ্ছিক)
স্পিন্ডল গতি সর্বোচ্চ ৬০,০০০ ঘন্টা
উপযুক্ত ফ্রিজিং কাটার আকার 0.8 ️ ৩.০ মিমি
সরঞ্জাম পরিবর্তন মোড স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন
টুল মনিটরিং টুল ডুবে যাওয়া, ভাঙ্গন সনাক্তকরণ, উচ্চতা স্বয়ংক্রিয় সংশোধন
কন্ট্রোল মোড পিসি সুনির্দিষ্ট মাল্টি-অক্ষ নিয়ন্ত্রণ ব্যবস্থা
হোস্ট কন্ট্রোল ইন্ডাস্ট্রিয়াল কম্পিউটারের মেইনফ্রেম
মোটর ড্রাইভ মোড প্যানাসোনিক সার্ভো ড্রাইভ
লিড স্ক্রু গাইড তাইওয়ান টিবিআই / শ্যাংইন
প্রধান স্পিন্ডল ব্র্যান্ড এনএসকে / জার্মান স্পিন্ডল (ঐচ্ছিক)
বিদ্যুৎ ও ধুলো সংগ্রহ
পয়েন্ট স্পেসিফিকেশন
হোস্ট পাওয়ার সাপ্লাই এসি 220V 50/60Hz, একক ফেজ
ধুলো সংগ্রাহক শক্তি ৩ এইচপি (২.২ কিলোওয়াট)
ধুলো সংগ্রাহক পাওয়ার সাপ্লাই এসি ৩৮০ ভোল্ট, থ্রি-ফেজ
ধুলো সংগ্রহের মোড নিম্ন ধুলো সংগ্রহ / উপরের ধুলো সংগ্রহ (ঐচ্ছিক)
ধুলো সংগ্রাহকের আকার (L*W*H) ৬৬৫ * ৬৩৫ * ১৬১০ মিমি / ৭১৮ * ৭৬৪ * ১৭০৮ মিমি
ধুলো সংগ্রাহকের ওজন ১৫৫ কেজি

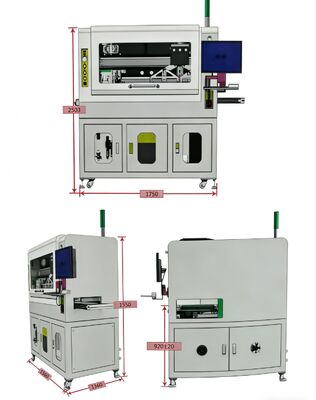

মেশিনের মাত্রা
পয়েন্ট স্পেসিফিকেশন
কাটিয়া হোস্টের আকার (L*W*H) ১৭৫০ * ১৩৪০ * ১৫৮৭ মিমি
সিজ ব্লেডের আকার ৮০ * ০.৩ * ২২ মিমি
সিও ব্লেড মোটর পাওয়ার 0.4 কিলোওয়াট
কেন এই পিসিবি রাউটার মেশিনটি বেছে নিন?
  • উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা
  • বড় আকারের উৎপাদনের জন্য স্থিতিশীল দীর্ঘমেয়াদী অপারেশন
  • সম্পূর্ণ অটোমেশন শ্রম খরচ হ্রাস করে
  • এসএমটি লাইন এবং এসএমইএমএ ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ
  • কম রক্ষণাবেক্ষণ, শিল্প-গ্রেড উপাদান
