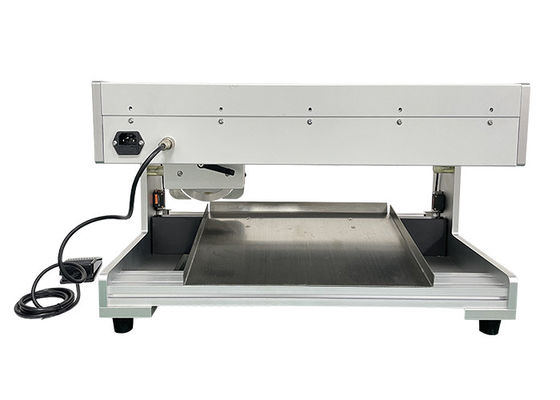

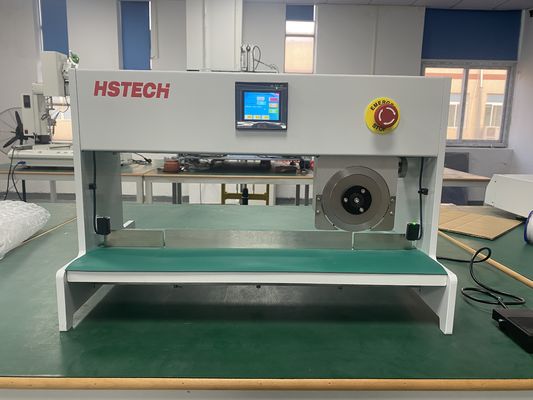

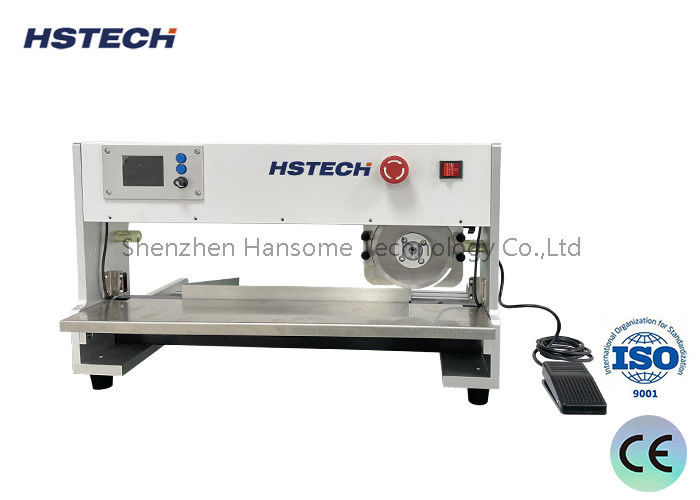

স্বয়ংক্রিয় উচ্চ নির্ভুলতা পিসিবি বিভাজক।

স্বয়ংক্রিয় উচ্চ নির্ভুলতা পিসিবি বিভাজক।

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-203
MOQ.: 1 পিসি
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 100পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
ব্যবহার:
V-cut Pcb কাটুন
কাটিং স্পিড:
300 মিমি/সেকেন্ড
ওজন:
60 কেজি
ভি-খাঁজ পুরুত্ব:
ভি-খাঁজ পুরুত্ব
অবস্থা:
নতুন
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
100পিসি/মাস
বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং সরঞ্জাম

,

উচ্চ নির্ভুলতা পিসিবি বিভাজক

,

ভি-কাট PCB ডিপ্যানেলিং মেশিন

পণ্যের বর্ণনা
স্বয়ংক্রিয় উচ্চ নির্ভুলতা পিসিবি বিভাজক।
এসএমটি উৎপাদন লাইনের জন্য উচ্চ নির্ভুলতা পিসিবি বিভাজক
দ্যপিসিবি ডিপ্যানেলিং মেশিন এইচএস-২০৩উচ্চ নির্ভুলতাভি-কাট পিসিবি বিভাজকদক্ষ এবং নিরাপদ বিচ্ছেদের জন্য ডিজাইন করা এই মেশিনটি একটি প্রিন্ট সার্কিট বোর্ডের জন্য একটি মেশিন গ্রহণ করে।উপরের বৃত্তাকার ব্লেড এবং নীচের রৈখিক ব্লেড গঠন, যাতে পিসিবি কাটা প্রক্রিয়া চলাকালীন স্থির থাকে।
এটি স্থাপন করেরৈখিক ব্লেডের উপর পিসিবি এর ভি-গ্রিভ, উপরের বৃত্তাকার ব্লেডটি অনুভূমিকভাবে চলতে থাকে। এই নকশা PCB এর উপর যান্ত্রিক চাপকে ব্যাপকভাবে হ্রাস করে এবং সংবেদনশীল ইলেকট্রনিক উপাদানগুলিকে রক্ষা করে । ক্ষতি থেকে।
এইচএস-২০৩ পিসিবি বিভাজক ব্যাপকভাবে ব্যবহৃত হয়SMT উৎপাদন লাইন, ইলেকট্রনিক্স উৎপাদন, LED উৎপাদন, এবং পিসিবি সমাবেশ কারখানা, যাতে দ্রুত ও নির্ভরযোগ্যভাবে ভর উৎপাদন সম্ভব হয়।

মূল বৈশিষ্ট্য
উচ্চ নির্ভুলতা পিসিবি বিচ্ছেদ
উন্নত ব্লেড আন্দোলন প্রযুক্তি সঠিকভাবে PCBs বরাবর পৃথকভি-কাট রোল, পরিষ্কার কাটিয়া প্রান্ত নিশ্চিত করার সময় ন্যূনতম বোর্ড চাপ এবং উপাদান ক্ষতি কমাতে।
উচ্চ উৎপাদন দক্ষতা
ডিজাইন করা হয়েছেভর উৎপাদন পরিবেশ, মেশিনটি সক্ষম করে দ্রুত পিসিবি বিচ্ছেদ, উৎপাদন দক্ষতা বৃদ্ধি এবং মূল্যবান প্রক্রিয়াকরণ সময় সংরক্ষণ।
ব্যবহারকারী-বান্ধব অপারেশন
দ্যমানবিক নকশাবিভিন্ন প্রযুক্তিগত দক্ষতার সাথে অপারেটরদের অনুমতি দেয় । রক্ষণাবেক্ষণ এবং দৈনন্দিন অপারেশন সহজ এবং সুবিধাজনক।
সুনির্দিষ্ট কাটিয়া নিয়ন্ত্রণ
মেশিনটিনিয়মিত কাটার গভীরতা এবং চাপ, এটি সঠিক ডিমেনলিং ফলাফলের জন্য বিভিন্ন পিসিবি বেধ এবং উপকরণগুলিতে মানিয়ে নিতে সক্ষম করে।
নির্ভরযোগ্য নিরাপত্তা সুরক্ষা
সজ্জিতইনফ্রারেড নিরাপত্তা সুরক্ষা ব্যবস্থা, মেশিন স্বয়ংক্রিয়ভাবে বন্ধ যখন হাত বা বিদেশী বস্তু ব্লেড আন্দোলন এলাকা প্রবেশ, নিরাপদ নিশ্চিত অপারেটরদের জন্য অপারেশন।

টেকনিক্যাল স্পেসিফিকেশন
পয়েন্ট স্পেসিফিকেশন
মডেল HS-203
পাওয়ার সাপ্লাই AC220V একক ফেজ, 50-60Hz
মেশিনের ওজন ৬০ কেজি
মেশিনের আকার ৭৭০ × ৩৭০ × ৪২০ মিমি
কাটা দৈর্ঘ্য ৩০০ মিমি
সর্বাধিক ছুরি চাকা স্ট্রোক ৩৫০ মিমি
ছুরির চাকা সুক্ষ্মভাবে সামঞ্জস্য করা ০-৩ মিমি
নিম্ন ছুরি সামঞ্জস্য ০-২ মিমি
পিছনের বেফেলের প্রস্থ ১৫০ মিমি
সর্বাধিক পিসিবি প্রস্থ ১৫০ মিমি
সর্বাধিক কাটা দৈর্ঘ্য ৩৫০ মিমি
পিসিবি বেধ পরিসীমা 0.6 - 3.2 মিমি
ভি-গ্রিভের বেধ 0.২৫ - ২.০ মিমি

উন্নত নকশার সুবিধা
স্টেপার মোটর ড্রাইভ সিস্টেম
মেশিন একটি দ্বারা চালিত হয়স্টেপার মোটর, যা সঠিকভাবে ঐতিহ্যগত ডিসি বা এসি মোটরের তুলনায়, এটি দীর্ঘমেয়াদী অপারেশনের সময় ইনার্টির কারণে অবস্থানের বিচ্যুতি রোধ করে।
পিসিবি স্ট্রেস হ্রাস
উপরের বৃত্তাকার ব্লেড এবং নিম্ন সমতল ব্লেড নকশা নিশ্চিত করে যেকাটিয়া চাপ কমিয়ে আনা হয়, লেদারের জয়েন্ট প্রতিরোধ ফাটল এবং উপাদান ক্ষতি।
মসৃণ কাটিয়া পৃষ্ঠ
কাটিয়া প্রক্রিয়ার ফলেপরিষ্কার এবং মসৃণ পিসিবি প্রান্ত, পণ্যের গুণমান উন্নত করা এবং সেকেন্ডারি ফিনিসিংয়ের প্রয়োজন হ্রাস করা।
উপাদান সুরক্ষা
যখন একাধিক পিসিবি একসাথে সোল্ডার করা হয়, তখন ম্যানুয়াল ভাঙ্গন প্রায়ই সার্কিটগুলি ক্ষতিগ্রস্ত করে বা ইলেকট্রনিক উপাদান। এই মেশিন কার্যকরভাবে এই ধরনের সমস্যা প্রতিরোধ এবং উল্লেখযোগ্যভাবে উৎপাদন ফলন উন্নত করে।

অ্যাপ্লিকেশন শিল্প
পিসিবি ডিপ্যানেলিং মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়ঃ
  • এসএমটি উৎপাদন লাইন
  • পিসিবি সমাবেশ উৎপাদন
  • এলইডি আলোর উৎপাদন
  • ভোক্তা ইলেকট্রনিক্স উৎপাদন
  • অটোমোটিভ ইলেকট্রনিক্স
  • যোগাযোগ সরঞ্জাম উৎপাদন
