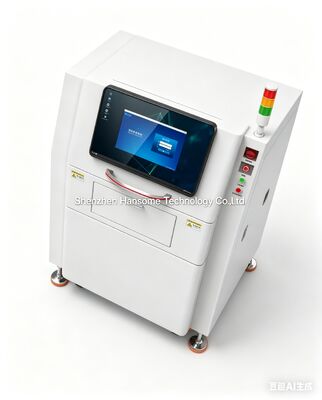

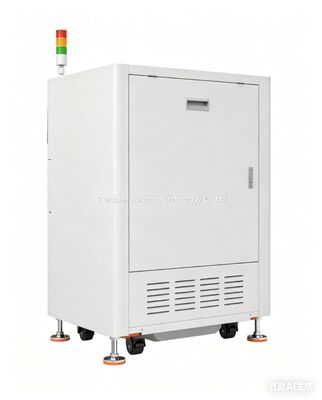

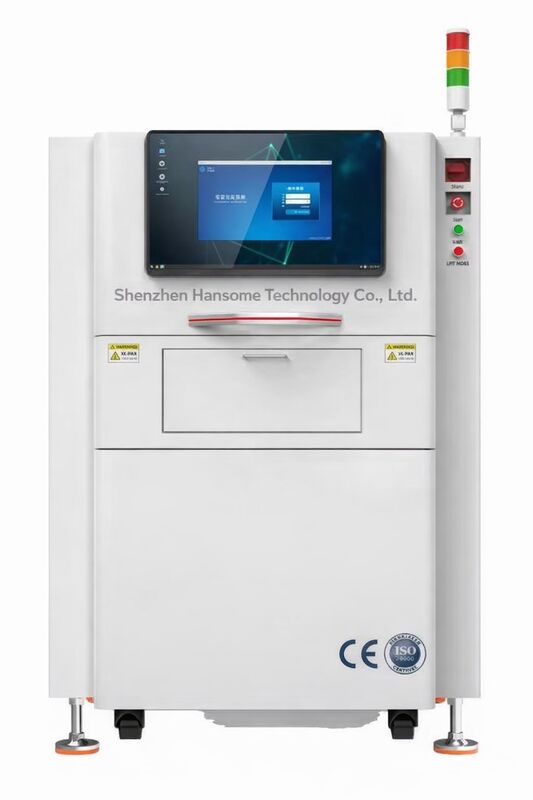

সোল্ডার যৌথ পরিদর্শনের জন্য হাই-স্পিড এওআই স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

সোল্ডার যৌথ পরিদর্শনের জন্য হাই-স্পিড এওআই স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-D1510/HS-D1510L
MOQ.: 1 পিসি
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 30 পিসি/মাস
বিস্তারিত তথ্য
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
সোল্ডার যৌথ পরিদর্শন বুদ্ধিমান
পরিদর্শন গতি:
0.22 সেকেন্ড/FOV
ক্যামেরা রেজুলেশন:
স্ট্যান্ডার্ড 15MP
শক্তি খরচ:
MAX 1kw
উপাদান:
স্টেইনলেস স্টীল
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
30 পিসি/মাস
পণ্যের বর্ণনা
হাই স্পিড এওআই অটোমেটিক অপটিক্যাল ইন্সপেকশন মেশিন
সোল্ডার যৌথ পরিদর্শন ইন্টেলিজেন্ট এওআই
বিশ্বের প্রথম AOI যা কোন প্যারামিটার সেটিং প্রয়োজন হয় না, শক্তিশালী পরিদর্শন ক্ষমতা সঙ্গে. এটি উচ্চ নির্ভুলতা রঙ শিল্প ক্যামেরা মাধ্যমে রিয়েল টাইমে বোর্ড ইমেজ ক্যাপচার,গভীর নিউরাল নেটওয়ার্ক অ্যালগরিদম গ্রহণ করে, এক-ক্লিক বুদ্ধিমান অনুসন্ধান, বুদ্ধিমান সহায়তা প্রোগ্রামিং, এবং ওয়েভ সোল্ডিংয়ের পরে বুদ্ধিমানভাবে পিসিবিএর বিভিন্ন ত্রুটি বিচার করতে পারে।
পণ্যের বৈশিষ্ট্য
  • এআই অতি দ্রুত প্রোগ্রামিং, অত্যন্ত সহজ অপারেশন
  • বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস, ব্যবহারকারী-বান্ধব অপারেশন
  • ট্র্যাকযোগ্য ডেটা, শক্তিশালী এসপিসি পরিসংখ্যান বিশ্লেষণ এবং বহু-মাত্রিক 3 ডি প্রদর্শন
  • শক্তিশালী পরিদর্শন ক্ষমতা, কার্যকরভাবে বিভিন্ন সোল্ডার জয়েন্ট ত্রুটি intercepting
  • একক ট্র্যাক বা ডাবল ট্র্যাক ডিজাইন ঐচ্ছিক
  • ফিক্সচার রিফ্লো অনুপ্রবেশ সমর্থন করে, নমনীয়ভাবে বিভিন্ন উত্পাদন দৃশ্যকল্প অভিযোজিত
  • লেন্সের অ্যান্টি-ফুলিং সুরক্ষা, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে
  • আমদানিকৃত সার্ভো মোটর লিড স্ক্রু, উচ্চ গতির, উচ্চ নির্ভুলতা, স্থিতিশীল এবং কম পরা
সনাক্তযোগ্য ঘটনা
ত্রুটি যেমন অতিরিক্ত সোল্ডার, অপর্যাপ্ত সোল্ডার, সোল্ডার ব্রিজিং, পিন এক্সপোজারের অভাব, ঠান্ডা সোল্ডার, সোল্ডার খালি, সোল্ডার বল, ভুল অংশ, অনুপস্থিত অংশ ইত্যাদির পরিদর্শনপস্ট-ওয়েভ সোল্ডারিং প্রক্রিয়ায়.
প্রোডাক্ট স্পেসিফিকেশন
শ্রেণী স্পেসিফিকেশন সোল্ডার যৌথ পরিদর্শন ইন্টেলিজেন্ট এওআই
মডেল এইচএস-ডি১৫১০ (বটম ভিউ সোল্ডার যৌথ পরিদর্শন, মান) সোল্ডার যৌথ পরিদর্শন ইন্টেলিজেন্ট এওআই
HS-D1510L (বড় বোর্ডের জন্য বটম ভিউ সোল্ডার যৌথ পরিদর্শন)
পারফরম্যান্স প্যারামিটার
সনাক্তকরণ পদ্ধতি কনভোলুশনাল নিউরাল নেটওয়ার্ক, উন্নত ডিপ লার্নিং মডেল এবং অন্যান্য একাধিক অ্যালগরিদম
নতুন প্রোগ্রাম তৈরি করা নতুন মেশিনের জন্য 5-20 মিনিট
পরিদর্শন গতি 0.২২ সেকেন্ড/এফওভি
পিসিবিএ আকার স্ট্যান্ডার্ডঃ 50mm*50mm~510mm*460mm; বড় বোর্ডঃ 50mm*50mm~710mm*640mm
পিসিবিএ বেধ 0.৫ মিমি থেকে ৬ মিমি
পিসিবিএ উপাদান উচ্চতা উপরেঃ 120 ~ 165 মিমি; নীচেঃ 50 ~ 90 মিমি
ক্যামেরার রেজোলিউশন স্ট্যান্ডার্ড ১৫ এমপি
হার্ডওয়্যার কনফিগারেশন
আলোর উৎস RGBW চার রঙের রিং LED আলোর উৎস
ক্যামেরা 12MP রঙ এলাকা স্ক্যান শিল্প ক্যামেরা, প্রয়োজন অনুযায়ী ঐচ্ছিক কনফিগারেশন
সিপিইউ ইন্টেল আই৭, অপশনাল আই৯
জি পি ইউ এনভিআইডিএ ১২জি, অপশনাল ১৬জি
মেমরি/স্টোরেজ ৬৪ জি ডিডিআর / ১ টি এসএসডি + ৮ টি মেকানিক্যাল হার্ড ড্রাইভ
মনিটর 23.8" FHD ডিসপ্লে
গতির প্রক্রিয়া মার্বেল প্ল্যাটফর্ম, উচ্চ নির্ভুলতা servo মোটর সীসা স্ক্রু
ট্র্যাক সমন্বয় বৈদ্যুতিক
ট্র্যাক লোড চেইন ≤12kg, কাস্টমাইজযোগ্য ভারী লোড 25KG; সোল্ডার পয়েন্ট পাশঃ বেল্ট ≤3kg, অথবা চেইন ≤15kg
সিস্টেম সরঞ্জাম
অপারেটিং সিস্টেম উবুন্টু ২০.০৪ এলটিএস ৬৪ বিট
নিয়ন্ত্রণ ব্যবস্থা মোশন কন্ট্রোল কার্ড, পিএলসি এবং উপরের কম্পিউটার নিয়ন্ত্রণ
কাজের ভোল্টেজ এসি 220V±10%
বিদ্যুৎ খরচ ম্যাক্স ১ কিলোওয়াট
বাহ্যিক মাত্রা / বৈদ্যুতিক
তাপমাত্রা/তাপমাত্রা কাজের তাপমাত্রা 0 ~ 45 °C, 20% ~ 80% RH কনডেন্সেশন ছাড়া
সামগ্রিক ওজন স্ট্যান্ডার্ড মেশিনঃ ৫২৫ কেজি; বড় বোর্ড মেশিনঃ ৭০০ কেজি
বাহ্যিক মাত্রা স্ট্যান্ডার্ডঃ L*W*H = 1060mm*1340mm*1500mm (দ্রষ্টব্যঃ ডিসপ্লে ক্রেট ব্যতীত, তিন রঙের আলো)

বড় বোর্ডঃ L*W*H = 1335mm*1522mm*1533mm (দ্রষ্টব্যঃ ডিসপ্লে ক্রেট, তিন রঙের আলো ব্যতীত)
কার্যাবলী
  • উচ্চ নির্ভুলতা, উচ্চ রেজোলিউশনের রঙিন ডিজিটাল ক্যামেরা, উচ্চ মানের ছবি আউটপুট
  • শক্তিশালী বারকোড স্বীকৃতি ফাংশন, 1D, 2D কোড সমর্থন; ট্র্যাক বৈদ্যুতিক সমন্বয়
  • শক্তিশালী বহুমুখিতা, ফিক্সিংয়ের জন্য উপযুক্ত, ফিক্সিং নয়, প্রান্তযুক্ত বোর্ড, প্রান্তহীন, কোনও জ্যামিং নেই
  • উচ্চ গতির এবং স্থিতিশীল ট্রান্সমিশন, বিভিন্ন ফিক্সচার এবং পিসিবিএ আকারের সাথে খাপ খাইয়ে নেওয়া
  • উচ্চ সনাক্তকরণ হার, কম ভুল বিচার হার
  • এআই ইন্টেলিজেন্ট অ্যাসিস্টেড প্রোগ্রামিং
  • সংক্ষিপ্ত এবং বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস, ব্যবহারকারী বন্ধুত্বপূর্ণ অপারেশন, 20 মিনিটের মধ্যে মাস্টার
  • শক্তিশালী শেখার ক্ষমতা, ক্রমাগত সম্পূরক শেখার সমর্থন, যত বেশি শেখার, তত ভাল প্রভাব
  • শক্তিশালী অক্ষর স্বীকৃতি ফাংশন, কার্যকরভাবে বিভিন্ন অক্ষর স্বীকৃতি
  • মাল্টি-মেশিন কো-প্রোডাকশন (৪ প্রকার)
  • ট্র্যাক প্রস্থের বৈদ্যুতিক সমন্বয়
  • অনন্য ট্র্যাক ডিজাইন, হালকা উৎস বিকিরণ কোণ ভাল, অন্ধকার এলাকা এড়ানো
  • লক্ষ লক্ষ নমুনা প্রশিক্ষণ, বৃহত্তর অ্যাপ্লিকেশন দৃশ্যকল্প, কম ত্রুটি
  • মাল্টি-টাস্ক সফটওয়্যার আর্কিটেকচার, পরীক্ষার সময় অনলাইন সম্পাদনা, সংরক্ষণ এবং স্বয়ংক্রিয়ভাবে সিঙ্ক্রোনাইজ
  • মাল্টি-ডাইমেনশনাল রিপোর্ট প্রদর্শন, কার্যকরভাবে পরিচালনার প্রয়োজন সমর্থন করে
  • ত্রুটি মেরামত হালকা গাইডেন্স, সহজ এবং পরিষ্কার (ঐচ্ছিক)
  • শক্তিশালী এসপিসি বিশ্লেষণ এবং প্রাথমিক সতর্কতা
  • রিমোট কন্ট্রোল, রিমোট ডিবাগিং, কেন্দ্রীয় পর্যালোচনা
  • ফিক্সচার নীচের রিফ্লো সমর্থন করে
