স্বয়ংক্রিয় সোল্ডারিং রোবট
Created with Pixso.

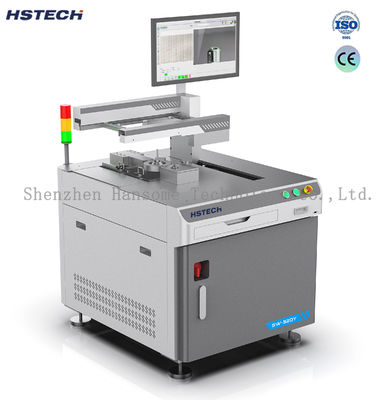

THT লাইনের জন্য ছোট ব্যাচ / মাল্টিপল অফলাইন নির্বাচনী ইন্টিগ্রেটেড নির্বাচনী ওয়েভ সোল্ডারিং

THT লাইনের জন্য ছোট ব্যাচ / মাল্টিপল অফলাইন নির্বাচনী ইন্টিগ্রেটেড নির্বাচনী ওয়েভ সোল্ডারিং

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: SW-320YT
MOQ.: 1 পিসি
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
রিলে ব্র্যান্ড:
স্নাইডার
ধাপের দৈর্ঘ্য ঐচ্ছিক:
30 / 60 মিমি বা ম্যানুয়াল অপারেশন
এয়ার সাপ্লাই:
4-6 বার, সর্বোচ্চ 15L/মিনিট
মোট শক্তি:
2600w
যোগানের ক্ষমতা:
30000pcs
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
পণ্যের বর্ণনা
THT লাইনের জন্য ছোট ব্যাচ / মাল্টিপল অফলাইন নির্বাচনী ইন্টিগ্রেটেড নির্বাচনী ওয়েভ সোল্ডারিং
পণ্যের ভূমিকা

ছোট-লট এবং একাধিক-বৈচিত্র্য উত্পাদন পরিবেশে ডিআইপি লোডিংয়ের চ্যালেঞ্জগুলির জন্য উন্নত সমাধান।

  • একাধিক জাতের এবং ছোট ব্যাচের নমনীয় উত্পাদন সক্ষম করে
  • ফিক্সচার প্রয়োজন ছাড়া লোডিং জন্য দ্রুত সেটআপ
  • সরঞ্জাম ক্রয়ের অত্যন্ত কম খরচ
  • ব্যবহার ও রক্ষণাবেক্ষণের সর্বনিম্ন খরচ (টিনের স্লাগ, ফ্লাক্স, বিদ্যুৎ এবং ব্যবহারযোগ্য সামগ্রীর উপর সঞ্চয়)
  • ১০০% টিনের অনুপ্রবেশের হার ৯৮% এরও বেশি লোডিং উপার্জনের সাথে
  • অত্যন্ত কম আচ্ছাদন এলাকার সাথে কমপ্যাক্ট পদচিহ্ন
কার্যকরী নীতি

অফলাইনে নির্বাচনী সোল্ডারিং মোডে, সোল্ডারিং ডোজ স্থির থাকে যখন PCB বোর্ড X, Y,পিসিবি সোল্ডার জয়েন্টের সুনির্দিষ্ট সোল্ডারিং অর্জনের জন্য প্রোগ্রাম করা সেটিং অনুযায়ী এবং Z অক্ষ.

Selective wave soldering working diagram Selective soldering system overview
সুনির্দিষ্ট স্প্রে সিস্টেম
Selective spraying mechanism Atomization effect under strong light

জাপান থেকে মূল প্যাকেজিংয়ে আমদানি করা "লুমিনা" ব্যবহার করে উচ্চ নির্ভুলতা 0.5 মিমি তরল স্প্রে ডোজ।

পিসিবি প্রিহিটিং সিস্টেম
উপরের দিকের প্রিহিটিং (ঐচ্ছিক)
PCB top preheating system

বিশেষ উপাদানগুলির জন্য উচ্চ তাপমাত্রার প্রয়োজনীয়তা পূরণ করে, তাপীয় শক হ্রাস করে, ফ্লাক্স ক্রিয়াকলাপ সক্রিয় করেউপাদান পিন টিন অনুপ্রবেশ উন্নত, এবং লোডিংয়ের গুণমান বাড়ায়।

নীচের দিকে প্রিহিটিং
PCB bottom preheating system Bottom preheating mechanism

সোল্ডারিংয়ের আগে পিসিবি বোর্ডকে প্রিহিট করার জন্য দ্রুত ইনফ্রারেড তাপ পরিবাহিতা ব্যবহার করে এবং প্রক্রিয়া চলাকালীন গরম রাখে।বৈশিষ্ট্যগুলি সিঙ্ক্রোনাইজড "প্রিহিটিং + সোল্ডারিং" নকশা নীতি যা সোল্ডারিং দক্ষতা উন্নত করে, টিনের অনুপ্রবেশের হার বৃদ্ধি করে, তাপ সংবেদনশীল উপাদানগুলির জন্য তাপীয় শক হ্রাস করে এবং সোল্ডারিংয়ের পরে পিসিবি উচ্চ পরিচ্ছন্নতা নিশ্চিত করে।

মেশিনের বৈশিষ্ট্য ও নির্মাণ

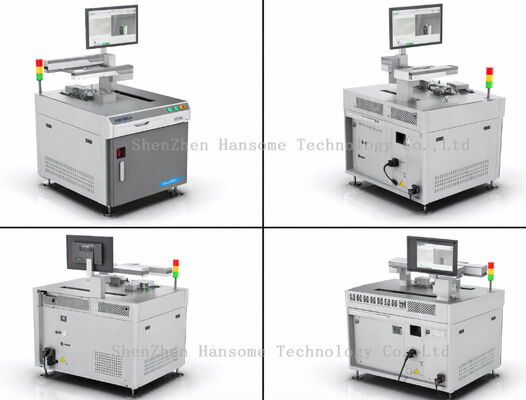

Machine overview Centralized wiring system

সহজ রক্ষণাবেক্ষণের জন্য কেন্দ্রীভূত তারের নকশা। তাইওয়ান পিএমআই স্ক্রু এবং ট্র্যাক বৈশিষ্ট্য।

Quick detachable tin furnace

সুবিধাজনক রক্ষণাবেক্ষণের জন্য দ্রুত অপসারণযোগ্য টিন চুলা নকশা।

Independent liquid and gas components

তরল এবং গ্যাস উপাদানগুলি বৈদ্যুতিক বাক্স থেকে স্বাধীন, যা নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

গ্রাহক অ্যাপ্লিকেশন
Customer application example 1 Customer application example 2 Customer application example 3 Customer application example 4
