স্বয়ংক্রিয় সোল্ডারিং রোবট
Created with Pixso.

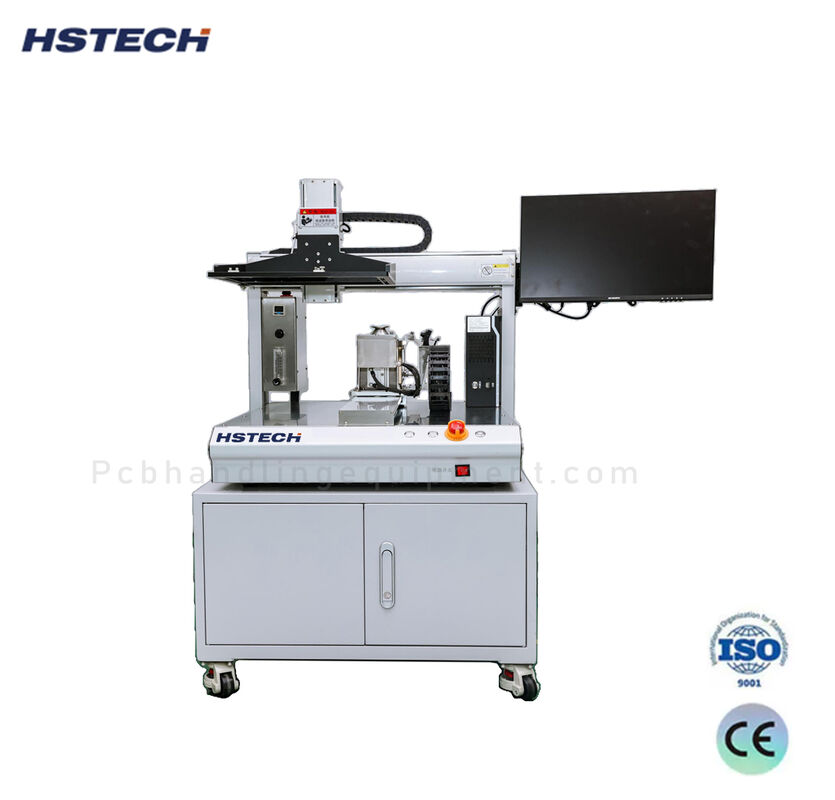

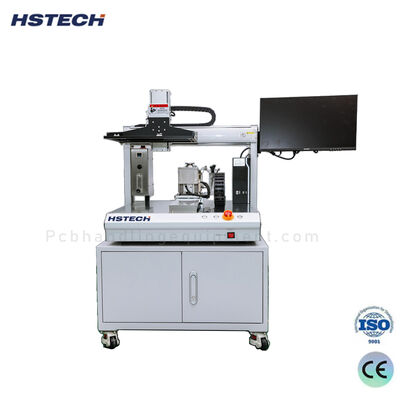

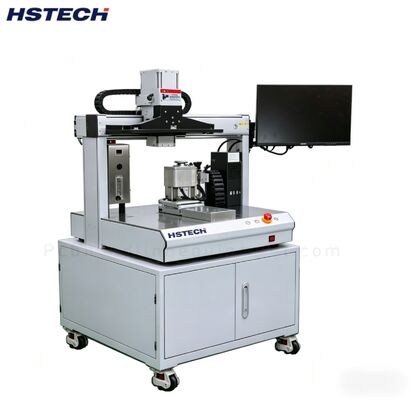

উচ্চ নির্ভুলতা ডেস্কটপ নির্বাচনী সোল্ডারিং মেশিন

উচ্চ নির্ভুলতা ডেস্কটপ নির্বাচনী সোল্ডারিং মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-320
MOQ.: 1 পিসি
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
ডেস্কটপ নির্বাচনী সোল্ডারিং মাহিন
সোল্ডার পাত্র উপাদান:
স্টেইনলেস স্টীল
সোল্ডার ক্ষমতা:
10 কেজি
মেশিনের ওজন:
70 কেজি
পিসিবি পুরুত্ব:
0.8~3 মিমি (পিনের দৈর্ঘ্য ≤3 মিমি)
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
বিশেষভাবে তুলে ধরা:

ডেস্কটপ নির্বাচনী সোল্ডারিং মেশিন

,

পার-হোল কম্পোনেন্ট সোল্ডারিং রোবট

,

স্বয়ংক্রিয়ভাবে উচ্চ নির্ভুলতার সোল্ডারিং রোবট

পণ্যের বর্ণনা
HS-320 ডেস্কটপ নির্বাচনী সোল্ডারিং মেশিন
এইচএস -৩২০ একটি কমপ্যাক্ট, ডেস্কটপ স্টাইলের নির্বাচনী সোল্ডারিং সিস্টেম যা উচ্চ-নির্ভুলতার থ্রু-হোল উপাদান সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে। এটি ছোট ব্যাচ উত্পাদন, প্রোটোটাইপিং,এবং রক্ষণাবেক্ষণ পরিবেশ যেখানে স্থান সীমিত কিন্তু মান আপোস করা যাবে না.
প্রোডাক্ট স্পেসিফিকেশন
স্পেসিফিকেশন আইটেম HS-320
প্রযোজ্য PCB বোর্ডের আকার (L*W) 50×50 ~ 320×250 মিমি
প্রযোজ্য পিসিবি বেধ বোর্ড বেধঃ 0.8 ~ 3mm / পিন দৈর্ঘ্যঃ 3mm মধ্যে
উপাদান উচ্চতা বোর্ডের উপরেঃ 100 মিমি এর নিচে / বোর্ডের নীচেঃ 50 মিমি এর নিচে
পিসিবি আকৃতি ও অবস্থা 1. পিসিবি হ্যান্ডলিং প্রান্তঃ ≥3mm
2উপাদানগুলির ওজনঃ 3 কেজি এর নিচে
3. বোর্ড warpage: 0.5mm নিচে
সোল্ডার পট উপাদান / ক্ষমতা স্টেইনলেস স্টীল / ১০ কেজি
সোল্ডার পট পাওয়ার 3×500W / 1.5KW
N2 প্রয়োজনীয়তা বিশুদ্ধতাঃ 99.999%
চাপ / খরচঃ 0.5MPa / 20-30 L/min / 1.2-1.5 m3/H
ফ্লাক্স নজল সুনির্দিষ্ট তরল নল
প্রবাহ ক্ষমতা 2L (মানুয়াল ভরাট)
বায়ু সরবরাহ 0.5-0.7 এমপিএ
ডোজেলের অভ্যন্তরীণ ব্যাসার্ধ Φ3mm ~ Φ20mm (নির্ধারিত)
তরঙ্গ উচ্চতা স্বয়ংক্রিয় সমন্বয় / উচ্চতা পরিমাপ
সিস্টেম নিয়ন্ত্রণ পিসি + পিএলসি (উইন্ডোজ + ইনোভেশন)
প্রোগ্রামিং সফটওয়্যার প্রোগ্রামিং জন্য ইমেজ অঙ্কন সমর্থন করে (দ্রুত এবং সুবিধাজনক)
পাওয়ার সাপ্লাই / পাওয়ার একক ফেজ 220V ±10%
স্টার্ট-আপ পাওয়ারঃ ২ কিলোওয়াট
ওজন ৭০ কেজি (১০ কেজি লোডিং সহ)
সামগ্রিক মাত্রা (L*W*H) ৭৩০ × ৮০০ × ৮৪০ মিমি
মূল বৈশিষ্ট্য
  • সত্যিকারের ডেস্কটপ ডিজাইন- মাত্র ৭৩০x৮০০ মিমি আকারের এইচএস-৩২০ যেকোনো ওয়ার্কবেঞ্চে সহজেই লাগতে পারে-- ল্যাবরেটরি, মেরামতের কেন্দ্র এবং ছোট কর্মশালার জন্য আদর্শ।
  • সুনির্দিষ্ট নির্বাচনী সোল্ডারিং- প্রোগ্রামযোগ্য তরঙ্গ উচ্চতা এবং কাস্টমাইজযোগ্য ডোজ ব্যাসার্ধ (Φ3-20 মিমি) সমর্থন করে, পার্শ্ববর্তী এসএমডি উপাদানগুলিকে প্রভাবিত না করে পৃথক থ্রু-হোল পিনগুলির সুনির্দিষ্ট লোডিংয়ের অনুমতি দেয়।
  • স্মার্ট কন্ট্রোল সিস্টেম- একটি স্থিতিশীল, রিয়েল-টাইম নিয়ন্ত্রণের জন্য একটি পিসি (উইন্ডোজ) এবং পিএলসি (ইনোভেন্স) একত্রিত করে। চিত্র-ভিত্তিক প্রোগ্রামিং সফ্টওয়্যারটি অপারেটরদের সরাসরি একটি পিসিবি চিত্রের উপর অঙ্কন করে দ্রুত সোল্ডারিং পথ তৈরি করতে দেয়।
  • N2 প্রস্তুত- উচ্চ বিশুদ্ধতার নাইট্রোজেনের জন্য অন্তর্নির্মিত সমর্থন (99.999%) ভিজা উন্নতি করে, আবর্জনা হ্রাস করে এবং ধ্রুবক লোডার জয়েন্টের গুণমান নিশ্চিত করে।
  • স্বয়ংক্রিয় তরঙ্গ উচ্চতা ক্যালিব্রেশন- সিস্টেমটি স্বয়ংক্রিয়ভাবে তরঙ্গ উচ্চতা পরিমাপ করে এবং সামঞ্জস্য করে, ম্যানুয়াল সেটআপের সময় কমিয়ে দেয় এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
  • ইন্টিগ্রেটেড সোল্ডার পাত্র- স্টেইনলেস স্টীল পাত্র 10 কেজি ক্ষমতা এবং 1.5 কিলোওয়াট গরম করার ক্ষমতা - নিম্ন থেকে মাঝারি ভলিউম উত্পাদন অবিচ্ছিন্ন অপারেশন জন্য যথেষ্ট।
প্রিহিটিং সিস্টেম
উপরের দিকের প্রিহিটিং (ঐচ্ছিক)
1 কেডব্লিউ ইনফ্রারেড হিটিং টিউব পিসিবি বোর্ডের শীর্ষটি লোডিংয়ের আগে প্রিহিট করে, বিশেষ উপাদানগুলির জন্য উচ্চ তাপমাত্রার প্রয়োজনীয়তা পূরণ করে। তাপীয় শক হ্রাস করে, ফ্লাক্স ক্রিয়াকলাপ সক্রিয় করে,পিন টিনের অনুপ্রবেশকে উন্নত করে, এবং সামগ্রিকভাবে লোডিংয়ের গুণমান উন্নত করে।
উচ্চ নির্ভুলতা ডেস্কটপ নির্বাচনী সোল্ডারিং মেশিন 0
নীচের দিকে প্রিহিটিং
সোল্ডারিংয়ের আগে পিসিবি বোর্ডগুলিকে প্রিহিট করতে এবং প্রক্রিয়া চলাকালীন গরম বজায় রাখতে দ্রুত ইনফ্রারেড তাপ পরিবাহিতা ব্যবহার করে।বৈশিষ্ট্যগুলি সিঙ্ক্রোনাইজড "প্রিহিটিং + সোল্ডারিং" নকশা নীতি যা দক্ষতা উন্নত করে, টিনের অনুপ্রবেশের হার বৃদ্ধি করে, তাপ সংবেদনশীল উপাদানগুলির জন্য তাপীয় শক হ্রাস করে এবং সোল্ডারিংয়ের পরে পিসিবি উচ্চ পরিচ্ছন্নতা নিশ্চিত করে।
উচ্চ নির্ভুলতা ডেস্কটপ নির্বাচনী সোল্ডারিং মেশিন 1
অ্যাপ্লিকেশন
  • গর্তের মধ্য দিয়ে উপাদান লোডিং
  • পিসিবি মেরামত এবং পুনরায় কাজ
  • প্রোটোটাইপ যাচাই
  • ছোট প্যাচ উৎপাদন
  • গবেষণা ও উন্নয়ন পরীক্ষাগার এবং প্রযুক্তিগত প্রশিক্ষণ
কেন এইচএস-৩২০ বেছে নিন?
এইচএস-৩২০ ব্যয়বহুল ইনলাইন নির্বাচনী সোল্ডারিং সিস্টেম এবং ম্যানুয়াল সোল্ডারিং স্টেশনগুলির মধ্যে ফাঁকটি পূরণ করে। এটি অটোমেশন, নির্ভুলতা,এবং পুনরাবৃত্তিযোগ্যতা খরচ এবং স্থান একটি ভগ্নাংশ -- এটি ইঞ্জিনিয়ার এবং ছোট আকারের নির্মাতারা জন্য স্মার্ট পছন্দ করে তোলে.
