পিসিবি ডিপ্যানেলিং রাউটার মেশিন
Created with Pixso.

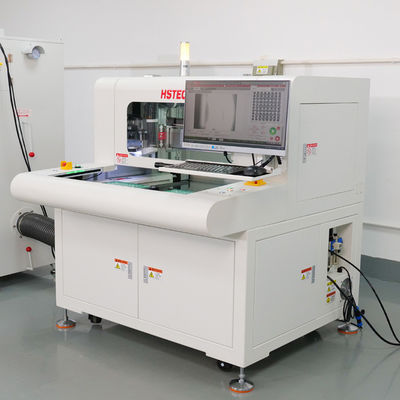

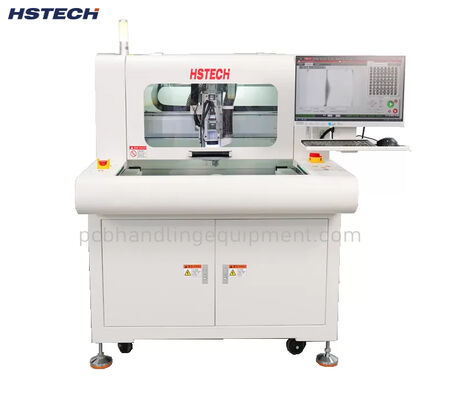

PCB কাটার জন্য উচ্চ স্থিতিশীলতা পিসিবি রাউটার অফলাইন স্পিন্ডল এবং সও কম্বাইন্ড ডিপ্যানেলিং মেশিন

PCB কাটার জন্য উচ্চ স্থিতিশীলতা পিসিবি রাউটার অফলাইন স্পিন্ডল এবং সও কম্বাইন্ড ডিপ্যানেলিং মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: RT360
MOQ.: 1 পিসি
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
PCBA রাউটার মেশিন
কাটিয়া সরঞ্জাম:
মিলিং কাটার
অপারেশন সিস্টেম:
উইন্ডোজ
ভোল্টেজ:
AC220V 50Hz
প্ল্যাটফর্ম:
ডাবল
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
পণ্যের বর্ণনা
উচ্চ নির্ভুলতা পিসিবি রাউটার মেশিন | 60000RPM স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং সমাধান
আপনার পিসিবি কাটিং নির্ভুলতা এবং উৎপাদন দক্ষতা উন্নত করুন

আধুনিক ইলেকট্রনিক্স উৎপাদনে, নির্ভুলতা এবং দক্ষতা অত্যন্ত গুরুত্বপূর্ণ। আমাদের পিসিবি রাউটার মেশিন উচ্চ-গতির, উচ্চ-নির্ভুলতা পিসিবি ডিপ্যানেলিংয়ের জন্য ডিজাইন করা হয়েছে, যা এটিকে SMT উৎপাদন লাইন, EMS কারখানা এবং পিসিবি নির্মাতাদের জন্য একটি আদর্শ সমাধান করে তোলে।

একটি 60,000 RPM পর্যন্ত উচ্চ-গতির স্পিন্ডল দিয়ে সজ্জিত, এই স্বয়ংক্রিয় পিসিবি কাটিং মেশিনটি পরিষ্কার প্রান্ত, ন্যূনতম চাপ এবং সংবেদনশীল ইলেকট্রনিক উপাদানগুলিতে শূন্য ক্ষতি নিশ্চিত করে।


পণ্যের সংক্ষিপ্ত বিবরণ

এই স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং রাউটার মেশিন প্যানেল থেকে পিসিবিগুলিকে অসাধারণ নির্ভুলতার সাথে আলাদা করতে একটি উচ্চ-গতির মিলিং কাটার ব্যবহার করে। এটি বিশেষ করে উচ্চ-ঘনত্বের PCBA বোর্ড এবং জটিল সাবস্ট্রেটের জন্য উপযুক্ত, স্থিতিশীল কর্মক্ষমতা এবং ধারাবাহিক কাটিং গুণমান নিশ্চিত করে।

আপনি ছোট ব্যাচ উৎপাদন বা উচ্চ-ভলিউম উৎপাদন পরিচালনা করছেন কিনা, এই মেশিনটি নির্ভরযোগ্য, পুনরাবৃত্তিযোগ্য ফলাফল সরবরাহ করে।


মূল বৈশিষ্ট্য
  • উচ্চ-গতির স্পিন্ডল (60,000 RPM পর্যন্ত)
    বার এবং স্ট্রেস ক্ষতি ছাড়াই মসৃণ কাটিং প্রান্ত নিশ্চিত করে
  • দ্বৈত ওয়ার্কিং প্ল্যাটফর্ম ডিজাইন
    ধারাবাহিক অপারেশনের মাধ্যমে দক্ষতা উন্নত করে
  • উচ্চ নির্ভুলতা নিয়ন্ত্রণ ব্যবস্থা
    কাটিং নির্ভুলতা ±0.05mm পর্যন্ত, পুনরাবৃত্তি নির্ভুলতা ±0.02mm
  • স্থিতিশীল সার্ভো মোটর ড্রাইভিং সিস্টেম
    X/Y/Z অক্ষগুলি উচ্চ-কার্যকারিতা সম্পন্ন সার্ভো মোটর দ্বারা চালিত
  • কোন এয়ার সোর্স প্রয়োজন নেই
    সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, সহজ ইনস্টলেশন
  • ব্যবহারকারী-বান্ধব অপারেশন
    ক্যামেরা পজিশনিং সিস্টেম সহ সফ্টওয়্যার প্রোগ্রামিং
  • নিরাপত্তা সুরক্ষা ব্যবস্থা
    নিরাপত্তা আলো পর্দা এবং অ্যালার্ম সিস্টেম দিয়ে সজ্জিত
  • দক্ষ ধুলো সংগ্রহ
    নীচের ধুলো সংগ্রহ ব্যবস্থা একটি পরিষ্কার কাজের পরিবেশ নিশ্চিত করে

প্রযুক্তিগত স্পেসিফিকেশন
আইটেম RT350 RT360 RT360A
গঠন একক স্পিন্ডল, দ্বৈত প্ল্যাটফর্ম একক স্পিন্ডল, দ্বৈত প্ল্যাটফর্ম দ্বৈত স্পিন্ডল, দ্বৈত প্ল্যাটফর্ম
মেশিনের আকার 1000*1200*1550 মিমি 1200*1400*1550 মিমি 1200*1400*1550 মিমি
ওজন 700 কেজি 900 কেজি 900 কেজি
কাজের ক্ষেত্র 300*400 মিমি 410*510 মিমি 410*510 মিমি
স্পিন্ডল গতি 5000–50000 RPM 5000–60000 RPM 5000–60000 RPM
কাটিং গতি 1–100 মিমি/সেকেন্ড 1–100 মিমি/সেকেন্ড 1–100 মিমি/সেকেন্ড
কাটিং নির্ভুলতা ±0.05 মিমি ±0.05 মিমি ±0.05 মিমি
পুনরাবৃত্তি নির্ভুলতা ±0.02 মিমি ±0.02 মিমি ±0.02 মিমি
অক্ষ গতি 800 মিমি/সেকেন্ড 800 মিমি/সেকেন্ড 800 মিমি/সেকেন্ড
ড্রাইভ সিস্টেম সার্ভো মোটর সার্ভো মোটর সার্ভো মোটর
Z অক্ষ স্ক্রু ড্রাইভ, দ্বৈত গাইড একই একই
ধুলো সংগ্রহ নীচের সংগ্রহ নীচের সংগ্রহ নীচের সংগ্রহ
নিরাপত্তা আলো পর্দা আলো পর্দা আলো পর্দা
প্রোগ্রামিং সফ্টওয়্যার + ক্যামেরা সফ্টওয়্যার + ক্যামেরা সফ্টওয়্যার + ক্যামেরা

PCB কাটার জন্য উচ্চ স্থিতিশীলতা পিসিবি রাউটার অফলাইন স্পিন্ডল এবং সও কম্বাইন্ড ডিপ্যানেলিং মেশিন

PCB কাটার জন্য উচ্চ স্থিতিশীলতা পিসিবি রাউটার অফলাইন স্পিন্ডল এবং সও কম্বাইন্ড ডিপ্যানেলিং মেশিন

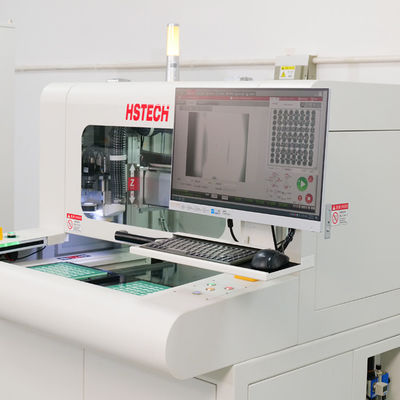

সুপার ভিশন সিস্টেম

উচ্চ গতির সিসিডি ক্যামেরা সহ ব্যবহারকারীকে এর স্বয়ংক্রিয় ক্যালিব্রেশন বৈশিষ্ট্যের সাথে কাটিং পাথ সহজেই সম্পাদনা করার অনুমতি দেয়, যার ফলে খুব নির্ভুল কাটিং অপারেশন হয়।

PCB কাটার জন্য উচ্চ স্থিতিশীলতা পিসিবি রাউটার অফলাইন স্পিন্ডল এবং সও কম্বাইন্ড ডিপ্যানেলিং মেশিন

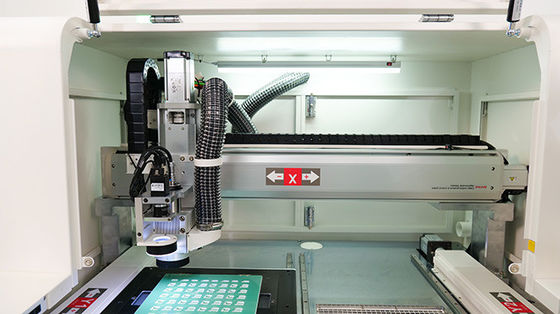

রোটারি ওয়ার্কবেঞ্চ গঠন

ওয়ার্কবেঞ্চ ডিজাইনটি একটি উচ্চ পুলিং টর্ক সেগমেন্টেশন (180 ডিগ্রি) দ্বারা চালিত হয়, যা সিলিন্ডার চালিত মেশিনের ওয়ার্কবেঞ্চের চেয়ে বেশি নির্ভুলতা এবং স্থিতিশীলতা প্রদান করে। এই উদ্ভাবনী রোটারি ওয়ার্কবেঞ্চ ডিজাইনটি A এবং B উভয় ওয়ার্কবেঞ্চে বিভিন্ন কাটিং অ্যালগরিদমগুলির যুগপৎ অপারেশনও সক্ষম করে, যার ফলে পরিবর্তনকালীন নিষ্ক্রিয় ক্ষমতা হ্রাস পায় এবং উৎপাদনশীলতা সর্বাধিক হয়।

PCB কাটার জন্য উচ্চ স্থিতিশীলতা পিসিবি রাউটার অফলাইন স্পিন্ডল এবং সও কম্বাইন্ড ডিপ্যানেলিং মেশিন


অ্যাপ্লিকেশন শিল্প

এই পিসিবি রাউটার মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়:

  • SMT উৎপাদন লাইন
  • EMS (ইলেকট্রনিক্স ম্যানুফ্যাকচারিং সার্ভিসেস)
  • ভোক্তা ইলেকট্রনিক্স
  • অটোমোটিভ ইলেকট্রনিক্স
  • LED শিল্প
  • যোগাযোগ ডিভাইস

আমাদের পিসিবি রাউটার মেশিন কেন বেছে নেবেন?
  • ম্যানুয়াল শ্রম হ্রাস করুন এবং অটোমেশন স্তর বৃদ্ধি করুন
  • পিসিবি স্ট্রেস হ্রাস করুন এবং পণ্যের গুণমান উন্নত করুন
  • কাটিং ধারাবাহিকতা বৃদ্ধি করুন এবং স্ক্র্যাপ হার হ্রাস করুন
  • বিদ্যমান SMT উৎপাদন লাইনে সহজ ইন্টিগ্রেশন
  • কম রক্ষণাবেক্ষণ খরচ সহ নির্ভরযোগ্য কর্মক্ষমতা

কাস্টমাইজেশন উপলব্ধ

আমরা বুঝি বিভিন্ন কারখানার বিভিন্ন প্রয়োজন রয়েছে। আমরা সরবরাহ করতে পারি:

  • কাস্টমাইজড কাজের ক্ষেত্র
  • বিভিন্ন পিসিবি আকারের জন্য ফিক্সচার ডিজাইন
  • স্পিন্ডল কনফিগারেশন বিকল্প
  • ভোল্টেজ এবং স্ট্যান্ডার্ড কাস্টমাইজেশন

এখনই একটি উদ্ধৃতি পান

একটি নির্ভরযোগ্য পিসিবি ডিপ্যানেলিং সমাধান খুঁজছেন?

আমাদের সাথে আজই যোগাযোগ করুন:

  • বিস্তারিত উদ্ধৃতি
  • প্রযুক্তিগত পরামর্শ
  • আপনার উৎপাদন লাইনের জন্য বিনামূল্যে সমাধান প্রস্তাব

আপনার পিসিবি অঙ্কন বা প্রয়োজনীয়তা পাঠান, এবং আমরা আপনার জন্য সেরা মডেলটি সুপারিশ করব।
