পিসিবি ডিপ্যানেলিং রাউটার মেশিন
Created with Pixso.

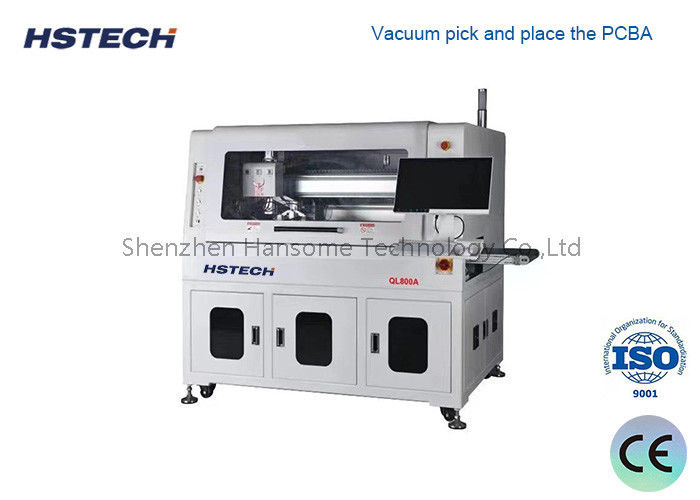

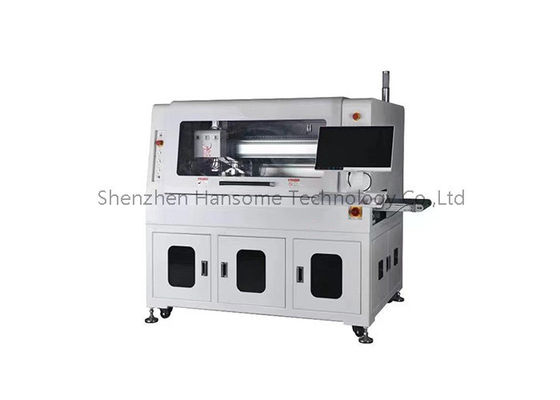

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: QL800A
MOQ.: 1 পিসি
দাম: Negotation
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
সর্বাধিক পিসিবি আকার:
260x340 মিমি
ট্রান্সমিশন উচ্চতা:
৯০০±৫০ মিমি
পরিবহন গতি:
1500mm/s(সর্বোচ্চ) সামঞ্জস্যযোগ্য
কাটিং স্পিন্ডেল গতি:
60,000 rpm/মিনিট (ঐচ্ছিক 100,000 rpm/মিনিট)
নির্ভুলতা কাটা:
±0.05 মিমি
অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন:
±0.1 মিমি
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
পণ্যের বর্ণনা
শিল্প-গ্রেডের উচ্চ-গতির ইনলাইন পিসিবি সেপারেটিং রাউটার, সার্কিট বোর্ড কাটিং এবং ব্যাপক উৎপাদনের জন্য ডাস্ট এক্সট্রাকশন সিস্টেম সহ
ইনলাইন পিসিবি সেপারেটিং রাউটার কী?

ইনলাইন পিসিবি সেপারেটিং রাউটার হল একটি সম্পূর্ণ স্বয়ংক্রিয় সিএনসি ডিপ্যানেলিং মেশিন যা উচ্চ-ভলিউম এসএমটি অ্যাসেম্বলি লাইনের জন্য ডিজাইন করা হয়েছে। গ্লুটিন সেপারেটরগুলির বিপরীতে যা কেবল সোজা ভি-কাট লাইনে কাজ করে, এই রাউটার সিস্টেমটি জটিল পিসিবি আকার মিল করার জন্য, বড় মাদারবোর্ড কাটার জন্য এবং ভারী উপাদান বা অদ্ভুত আকারের সিঙ্গেল/ডাবল প্যানেল পিসিবি আলাদা করার জন্য একটি উচ্চ-গতির ঘূর্ণায়মান স্পিন্ডল ব্যবহার করে।আপনি অটোমোটিভ ইলেকট্রনিক্স, মেডিকেল ডিভাইস, ট্যাবলেট, বা কমিউনিকেশন মডিউল তৈরি করছেন কিনা, এই ইনলাইন সিস্টেমটি কাছাকাছি উপাদানগুলির ক্ষতি না করে সামঞ্জস্যপূর্ণ, স্ট্রেস-মুক্ত ডিপ্যানেলিং সরবরাহ করে।বৈশিষ্ট্যভ্যাকুয়াম পিক এবং পিসিবিএ রাখুন।নীচে কাটা।ডাবল প্ল্যাটফর্ম কাটিং।ভাঙা ছুরি সনাক্তকরণ সহ।

স্বয়ংক্রিয় উৎপাদন লাইন সংযোগ করুন।এসপিসি পরিসংখ্যান ফাংশন এবং ইআরপি সিস্টেমের সাথে মিল।মডেলপ্রযুক্তিগত বিবরণমডেলQL800Aসর্বোচ্চ পিসিবি আকার260x340mmসর্বনিম্ন পিসিবি আকার

50x50mm
  • পিসিবি পুরুত্ব
  • 0.4-6mm
  • ট্রান্সমিশন উচ্চতা
  • 900±50mm
  • পরিবহন দিক
  • বাম থেকে ডান
  • পরিবহন গতি
1500mm/s(সর্বোচ্চ) সামঞ্জস্যযোগ্য
লোডিং মোড সেকশন-টাইপ ট্রান্সপোর্টেশন গাইড রেল
রেল প্রস্থ সমন্বয় স্বয়ংক্রিয়
যোগাযোগ ইন্টারফেস SMEMA
পিসিবি পজিশনিং ফিক্সচার পজিশনিং
পিকিং সিস্টেম ভ্যাকুয়াম সাকশন পিক আপ
কাটিং স্পিন্ডল/গতি 60,000 rpm/min, জার্মানি ব্র্যান্ড (ঐচ্ছিক 100,000 rpm/min, জার্মানি ব্র্যান্ড)
কুলিং টাইপ স্বয়ং-শীতল প্রকার
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন ঐচ্ছিক
ব্রেক ছুরি চেক হ্যাঁ
বিচ্ছিন্নকরণ গতি 5-100mm/s
কাটিং নির্ভুলতা ±0.05mm
মিলিং কিট φ0.8~φ3.0 ডান দিকের ঘূর্ণন, শ্যাঙ্ক টাংস্টেন স্টিল
পুনরাবৃত্তি পজিশনিং নির্ভুলতা ±0.1mm
স্থানাঙ্ক চলন্ত গতি 1000mm/s
আউট প্লেট টাইপ ESD বেল্ট পরিবহন / ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহ বর্জ্য ক্যাবিনেট সংগ্রহ
প্রক্রিয়া প্রোগ্রামিং GERBER অঙ্কন আমদানি / ভিজ্যুয়াল সিস্টেমের মাধ্যমে সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ 5-8 কেজি/সেমি³
পাওয়ার সাপ্লাই AC380V, 50/60Hz, 3KW
মেশিনের আকার 1500x850x1600 মিমি
ওজন প্রায় 800 কেজি
মেশিনের আকার নীচের আকারের রাউটিং এবং ডাস্ট কালেক্টর
চমৎকার সিসিডি সিস্টেম ইমেজিং ক্যামেরা, মরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস সহ, মেশিন ক্যালিব্রেশন, ক্ষতিপূরণ এবং পজিশনিং সমর্থন করার জন্য, দুর্দান্ত স্থিতিশীলতা এবং অ্যান্টি-ডিস্টার্বেন্স ক্ষমতা সহ। পিকিং, প্লেসিং, আনলোডিং এবং উৎপাদনের জন্য সর্বশক্তিমান ভ্যাকুয়াম সাকশন চাক।
কম্পোজিট আনলোডিং সিস্টেম, উপরের দিকে বিচ্ছিন্ন পণ্য পরিবহনের জন্য ESD অ্যান্টি-স্ট্যাটিক বেল্ট ব্যবহার করে, এবং বর্জ্য নীচের দিকে পরিবহন করা হয়, এই পদ্ধতিতে অনেক জায়গা বাঁচায়। অ্যাপ্লিকেশন
ভোক্তা ইলেকট্রনিক্স: স্মার্টফোন মাদারবোর্ড, ট্যাবলেট পিসিবি, স্মার্টওয়াচ মডিউল
এলইডি শিল্প: এলইডি অ্যালুমিনিয়াম বোর্ড, রিজিড এলইডি স্ট্রিপ অ্যারে
যোগাযোগ: গাড়ী বিনোদন সিস্টেম, সেন্সর বোর্ড, কন্ট্রোল ইউনিট
মেডিকেল ডিভাইস: ইসিজি মনিটর, রোগী মনিটরিং পিসিবি (বার-ফ্রি, ডাস্ট-ফ্রি কাটিং প্রয়োজন)


যোগাযোগ:

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

5G মডিউল, বেস স্টেশন পিসিবি, নেটওয়ার্ক রাউটার

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

প্রশ্ন: রাউটার এবং গ্লুটিন সেপারেটরের মধ্যে পার্থক্য কী?

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

উত্তর: একটি গ্লুটিন সেপারেটর সাধারণ সোজা ভি-কাট লাইনের জন্য সেরা। একটি ইনলাইন রাউটার জটিল আকার, বক্ররেখা এবং ভি-কাট ছাড়া বোর্ডের জন্য আদর্শ। এটি প্রায় শূন্য স্ট্রেস তৈরি করে, যা সংবেদনশীল উপাদানগুলির জন্য এটিকে নিরাপদ করে তোলে।

নিম্ন চাপ সার্কিট বোর্ড Depaneling জন্য উচ্চ নির্ভুলতা ইনলাইন পিসিবি বিভাজক রাউটার

প্রশ্ন: এই মেশিনটি কি পাতলা বা নমনীয় পিসিবি (এফপিসি) পরিচালনা করতে পারে?
  1. উত্তর: হ্যাঁ। আমাদের বিশেষ ফিক্সচার এবং ভ্যাকুয়াম সাকশন সিস্টেমের সাথে, রাউটারটি পাতলা, নমনীয়, বা অসম পিসিবিগুলিকে বিকৃতি ছাড়াই নিরাপদে ধরে রাখতে এবং কাটতে পারে।প্রশ্ন: কাটার সময় ধুলো কীভাবে পরিচালিত হয়?

  2. উত্তর: মেশিনটি একটি উচ্চ-কার্যকারিতা সম্পন্ন ভ্যাকুয়াম ডাস্ট কালেক্টর দিয়ে সজ্জিত যা কাটিং পয়েন্টে তাৎক্ষণিকভাবে ধ্বংসাবশেষ সংগ্রহ করে, একটি পরিষ্কার কাজের পরিবেশ নিশ্চিত করে এবং পিসিবি পৃষ্ঠকে রক্ষা করে।একটি উদ্ধৃতি এবং কাটিং সমাধান অনুরোধ করুন

  3. আপনার ডিপ্যানেলিং প্রক্রিয়া স্বয়ংক্রিয় করতে প্রস্তুত? আপনার পিসিবি গারবার ফাইল সহ আজই আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন। আমরা আপনার অঞ্চলের জন্য একটি বিনামূল্যে সাইকেল-টাইম বিশ্লেষণ এবং একটি প্রতিযোগিতামূলক উদ্ধৃতি প্রদান করব।
