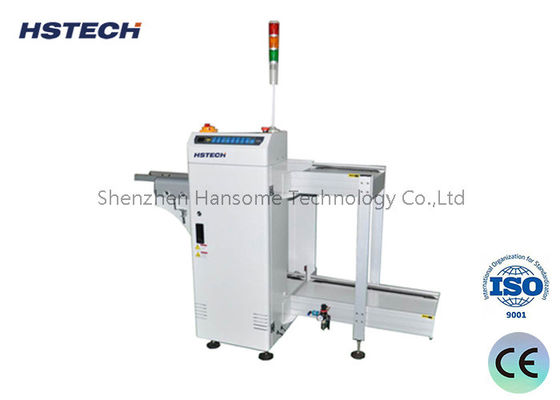

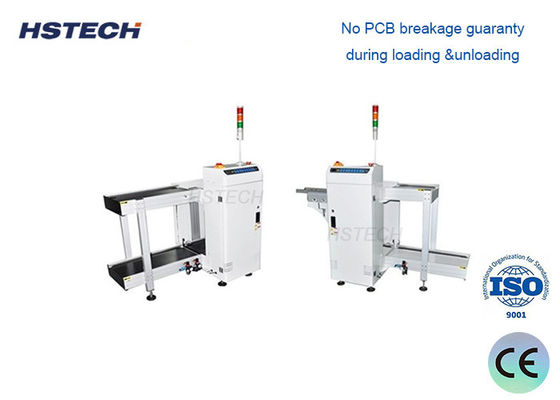

স্বয়ংক্রিয় উচ্চ স্থিতিশীলতা পিসিবি ম্যাগাজিন লোডার এসএমটি উত্পাদন লাইন জন্য আনলোডার

স্বয়ংক্রিয় উচ্চ স্থিতিশীলতা পিসিবি ম্যাগাজিন লোডার এসএমটি উত্পাদন লাইন জন্য আনলোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-UL250
MOQ.: 1 পিসি
দাম: Negotation
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পরিবহন উচ্চতা:
910±30 মিমি
পিসিবি লোডিং সময়:
প্রায় 6 সেকেন্ড
ম্যাগাজিন পরিবর্তন সময়:
প্রায় 30 সেকেন্ড
পরিবহণের দিক:
L~R, বা R~L
পাওয়ার সাপ্লাই:
220V, 50/60Hz, ±10%
বায়ুর চাপ:
4-6 বার
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
পণ্যের বর্ণনা

ইন্ডাস্ট্রিয়াল গ্রেড ফুল অটোমেটিক হাই স্ট্যাবিলিটি পিসিবি ম্যাগাজিন লোডার আনলোডার মেশিন এসএমটি ইলেকট্রনিক উপাদান সমাবেশ উত্পাদন লাইন জন্য ম্যাগাজিন র্যাক সঙ্গে

পণ্যের সংক্ষিপ্ত বিবরণ

আমাদের স্বয়ংক্রিয় পিসিবি ম্যাগাজিন আনলোডার একটি মূল ব্যাকএন্ড ডিভাইস যা বিশেষত আধুনিক এসএমটি (পৃষ্ঠ মাউন্ট প্রযুক্তি) এবং এআই (স্বয়ংক্রিয় সন্নিবেশ) উত্পাদন লাইনের জন্য ডিজাইন করা হয়েছে।এই সরঞ্জাম স্বয়ংক্রিয়ভাবে এবং দক্ষতার সাথে কনভেয়র ট্র্যাক থেকে স্ট্যান্ডার্ড ম্যাগাজিন (ক্যাসেট / র্যাক) এ প্রক্রিয়াজাত প্রিন্টেড সার্কিট বোর্ড (পিসিবি) স্থানান্তর করে, পুরোপুরি ঐতিহ্যগত ম্যানুয়াল হ্যান্ডলিং প্রতিস্থাপন।

এসএমটি সমাবেশ, পরিদর্শন এবং চূড়ান্ত প্যাকেজিং প্রক্রিয়াগুলির মধ্যে একটি সমালোচনামূলক সেতু হিসাবে কাজ করে, এই পিসিবি ম্যাগাজিন আনলোডার উল্লেখযোগ্যভাবে শ্রম ব্যয় হ্রাস করে, মানব ত্রুটির কারণে পিসিবি ক্ষতি দূর করে,এবং পুরো উৎপাদন লাইনের সামগ্রিক সরঞ্জাম কার্যকারিতা (ওইই) ব্যাপকভাবে উন্নত করে।

মূল বৈশিষ্ট্য

  • স্বয়ংক্রিয় পিসিবি ম্যাগাজিন লোডিং এবং আনলোডিং
  • সিউমলেস ইন্টিগ্রেশনের জন্য SMEMA সামঞ্জস্য
  • স্থায়িত্বের জন্য শক্তিশালী মডুলার নির্মাণ
  • মসৃণ প্রস্থ সমন্বয় প্রক্রিয়া
  • নিউম্যাটিক ম্যাগাজিন ক্ল্যাম্পিং সিস্টেম
  • স্থানান্তর অপারেশন সময় শূন্য PCB ক্ষতি
  • প্রিন্টার, পিক-এন্ড-প্লেস মেশিন, রিফ্লো ওভেন এবং এওআই সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

প্রযুক্তিগত বিবরণ

ফাংশন এই ইউনিটটি পিসিবি আনলোড করার জন্য ব্যবহৃত হয়।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
সিগন্যাল এসএমইএমএ

স্পেসিফিকেশন

মডেল HS-UL250 HS-UL330 HS-UL390 HS-UL460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের মাত্রা ১৯০০*৮০০*১২০০ মিমি ২৩২০*৮৮০*১২০০ মিমি ২৬২০*৯৪০*১২০০ মিমি ২৬২০*১০৮০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ২২০ কেজি ২৮০ কেজি ৩২০ কেজি

কেন একটি স্বয়ংক্রিয় পিসিবি আনলোডারে বিনিয়োগ করবেন? (মূল সুবিধা)

  • শ্রম ব্যয় বাঁচান:একটি অপারেটর একাধিক লাইন পরিচালনা করতে পারে। স্বয়ংক্রিয় ম্যাগাজিন চেঞ্জার ম্যানুয়াল আনলোডিংয়ের জন্য ডাউনটাইম দূর করে।

  • বোর্ডের ক্ষয়ক্ষতি শূন্য:বৈশিষ্ট্যচাপ নিয়ন্ত্রিত ধাক্কাএবংইএসডি ফ্ল্যাট বেল্ট. ম্যানুয়াল স্ট্যাকিংয়ের বিপরীতে, আমাদের আনলোডার নরম হ্যান্ডলিং নিশ্চিত করে, সংবেদনশীল উপাদান এবং সোল্ডার জয়েন্টগুলি রক্ষা করে।

  • সিমলেস স্মার্ট ফ্যাক্টরি ইন্টিগ্রেশনঃপুরোপুরিSMEMA সামঞ্জস্যপূর্ণএটি আপনার উপরিভাগের মেশিনের সাথে কথা বলে। যদি উপরিভাগের মেশিন থামে, তাহলে আনলোডার স্বয়ংক্রিয়ভাবে থামবে, জ্যাম প্রতিরোধ করবে।

  • নমনীয় লাইন বিন্যাসঃউভয়ই সমর্থন করেবাম থেকে ডানে (এল-আর)এবংডান থেকে বাম (R-L)যে কোন কারখানার মেঝে পরিকল্পনার সাথে সামঞ্জস্যপূর্ণ কনফিগারেশন।

অ্যাপ্লিকেশন দৃশ্যকল্প

এই পিসিবি ম্যাগাজিন আনলোডার ব্যাপকভাবে যেমন ভোক্তা ইলেকট্রনিক্স, টেলিযোগাযোগ, অটোমোটিভ ইলেকট্রনিক্স, শিল্প নিয়ন্ত্রণ, শিল্পের ব্যাক-এন্ড প্রক্রিয়াকরণ পদ্ধতিতে ব্যবহৃত হয়এবং এলইডি আলোএটি স্মার্ট কারখানা বাস্তবায়নের জন্য আদর্শ পছন্দ, ম্যানুয়াল শ্রমের উপর নির্ভরশীলতা হ্রাস এবং ব্যাক-এন্ড লজিস্টিক দক্ষতা উন্নত করে।

আজই আমাদের সাথে যোগাযোগ করুন

একটি সাশ্রয়ী মূল্যের, স্থিতিশীল, এবং নির্ভরযোগ্য এসএমটি ব্যাকএন্ড অটোমেশন ডিভাইস খুঁজছেন? সর্বশেষতম উদ্ধৃতি এবং বিস্তারিত প্রযুক্তিগত সমাধান পেতে অবিলম্বে আমাদের সাথে যোগাযোগ করুন।আমাদেরকে আপনার উৎপাদন লাইন দক্ষতা পরবর্তী স্তরে নিয়ে যেতে সাহায্য করুন!
