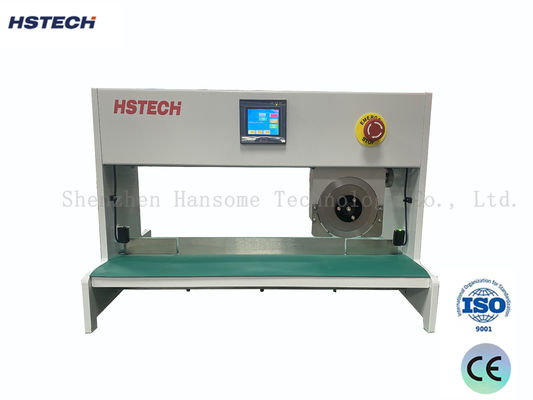

উচ্চ-নির্ভুলতা ছুরি-টাইপ বোর্ড সেপারেটর পিসিবি ডিপ্যানেলিং মেশিন বা ভি-কাট ব্লেড সেপারেশন

উচ্চ-নির্ভুলতা ছুরি-টাইপ বোর্ড সেপারেটর পিসিবি ডিপ্যানেলিং মেশিন বা ভি-কাট ব্লেড সেপারেশন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-203
MOQ.: 1 পিসি
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 100 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
ব্লেড মাইভিং পিসিবি বিভাজক
অন্য নাম:
ভি-কাট পিসিবি কাটার মেশিন
গুণমান:
টেকসই, উচ্চ পদমর্যাদা
পাওয়ার সাপ্লাই:
একক-ফেজ AC220V, 50-60Hz
ড্রাইভ সিস্টেম:
স্টেপার মোটর (স্ব-লকিং)
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
100 পিসি/মাস
বিশেষভাবে তুলে ধরা:

হাই-প্রিসিশন পিসিবি ডিপ্যানেলিং মেশিন

,

ছুরি-টাইপ বোর্ড সেপারেটর পিসিবি

,

ভি-কাট ব্লেড সেপারেশন মেশিন

পণ্যের বর্ণনা
উচ্চ-নির্ভুলতা ছুরি-ধরণের বোর্ড বিভাজক পিসিবি ডিপ্যানেলিং মেশিন
এই পিসিবি বোর্ড বিভাজকটি একটি উচ্চ-নির্ভুলতা সার্কিট বোর্ড কাটার মেশিন যা বিশেষভাবে SMT উৎপাদন লাইনের জন্য ডিজাইন করা হয়েছে। এটি V-গ্রুভ সংযুক্ত পিসিবিগুলিকে নিরাপদে এবং দক্ষতার সাথে আলাদা করার জন্য একটি উপরের এবং নীচের ছুরি কাটার প্রক্রিয়া গ্রহণ করে। এটি ম্যানুয়াল ডিপ্যানেলিংয়ের কারণে সৃষ্ট সার্কিট ক্ষতি এবং উপাদান ভাঙন সম্পূর্ণভাবে দূর করে, যা ইলেকট্রনিক উত্পাদন, SMT অ্যাসেম্বলি এবং পিসিবি অ্যাসেম্বলি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
প্রযুক্তিগত স্পেসিফিকেশন
পাওয়ার সাপ্লাইএকক-ফেজ AC220V, 50-60Hz
ওজন60KG
মেশিনের আকার770mm (L) × 370mm (W) × 420mm (H)
কাটার গতি300mm/s
ছুরি চাকার সর্বোচ্চ স্ট্রোক350mm
ছুরি চাকার সূক্ষ্ম সমন্বয়0-3mm
নীচের ছুরি সমন্বয়0-2mm
পিছনের বাফেল প্রস্থ150mm
সর্বোচ্চ পিসিবি কাটার প্রস্থ150mm
সর্বোচ্চ পিসিবি কাটার দৈর্ঘ্য350mm
প্রযোজ্য পিসিবি পুরুত্ব0.6-3.2mm
V-গ্রুভ ব্যবধান0.25-2.0mm
নিরাপত্তা সুরক্ষাইনফ্রারেড নিরাপত্তা সুইচ
ড্রাইভ সিস্টেমস্টেপার মোটর (স্বয়ং-লকিং)
ছুরি উপাদানআমদানিকৃত উচ্চ-গতির ইস্পাত (প্রায় ২ বার পুনরায় ধারালো করা যায়)
High-Precision PCB Board Separator Machine
মূল বৈশিষ্ট্য
  • সর্বোচ্চ ফলনের জন্য উচ্চ-নির্ভুলতা কাটিং: পাওয়ার-অন স্বয়ং-লকিং ফাংশন সহ স্টেপার মোটর নির্ভুল কাটিং এবং পজিশনিং সরবরাহ করে, ভ্রমণ বিচ্যুতি দূর করে এবং মসৃণ, বার-মুক্ত কাট নিশ্চিত করে।
  • উপাদান সুরক্ষার জন্য নিম্ন-চাপ কাটিং: হাঁটা গোলাকার ছুরি নকশা যান্ত্রিক চাপ কমায়, সোল্ডার জয়েন্ট ক্র্যাকিং এবং ইলেকট্রনিক উপাদান ভাঙন প্রতিরোধ করে।
  • বিভিন্ন পিসিবি-র জন্য বহুমুখী সমন্বয়: সামঞ্জস্যযোগ্য ছুরি চাকা এবং নীচের ছুরি বিভিন্ন পিসিবি পুরুত্ব (0.6-3.2mm) এবং V-গ্রুভ ব্যবধান (0.25-2.0mm) সামঞ্জস্য করে।
  • নিরাপত্তা-সুরক্ষিত অপারেশন: ইনফ্রারেড নিরাপত্তা সুইচ স্বয়ংক্রিয়ভাবে মেশিন বন্ধ করে দেয় যখন কাটিং এলাকায় বিদেশী বস্তু প্রবেশ করে।
  • কম রক্ষণাবেক্ষণ খরচে টেকসই ছুরি: আমদানিকৃত উচ্চ-গতির ইস্পাত ছুরিগুলি প্রায় ২ বার পুনরায় ধারালো করা যেতে পারে, পরিষেবা জীবন দীর্ঘায়িত করে।
  • উচ্চ দক্ষতার জন্য সহজ অপারেশন: ফুট সুইচ নিয়ন্ত্রণ ধারাবাহিক মানের ফলাফল সহ সহজ অপারেশন সক্ষম করে।
প্রয়োগ
  • SMT উৎপাদন লাইনে পিসিবি ডিপ্যানেলিং
  • ইলেকট্রনিক উত্পাদন কারখানায় ব্যাপক পিসিবি কাটিং
  • সূক্ষ্ম এবং উপাদান-মাউন্ট করা পিসিবিগুলির ডিপ্যানেলিং
  • ভোক্তা ইলেকট্রনিক্স, শিল্প নিয়ন্ত্রণ এবং স্বয়ংচালিত ইলেকট্রনিক্স শিল্পে পিসিবি অ্যাসেম্বলি
  • পুনরায় কাজ এবং স্ক্র্যাপ হার কমাতে ডিপ্যানেলিং প্রক্রিয়া আপগ্রেড করা

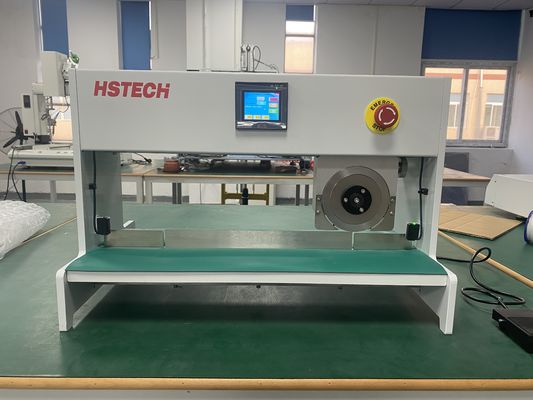

PCB Depaneling Machine in operation Close-up of knife mechanism Machine control interface PCB separation demonstration
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এই মেশিনটি কোন পুরুত্বের পিসিবি কাটতে পারে?
এটি 0.6-3.2mm পুরুত্ব এবং 0.25-2.0mm V-গ্রুভ ব্যবধান সহ পিসিবিগুলির জন্য উপযুক্ত, শক্তিশালী সামঞ্জস্যতা প্রদান করে।
কাটিং কি পিসিবি-র উপাদানগুলির ক্ষতি করবে?
হাঁটা গোলাকার ছুরি কাটিং খুব কম যান্ত্রিক চাপ তৈরি করে। নির্ভুল ভ্রমণ নিয়ন্ত্রণের সাথে মিলিত, এটি সোল্ডার জয়েন্ট বা চারপাশের উপাদানগুলির ক্ষতি করে না, যা সূক্ষ্ম পিসিবি ডিপ্যানেলিংয়ের জন্য আদর্শ করে তোলে।
ছুরিগুলি কি প্রতিস্থাপন বা পুনরায় ধারালো করা যায়?
উপরের এবং নীচের ছুরিগুলি আমদানিকৃত উচ্চ-গতির ইস্পাত দিয়ে তৈরি। ভোঁতা ছুরিগুলি প্রায় ২ বার পুনরায় ধারালো করা যেতে পারে, দীর্ঘমেয়াদী অপারেটিং খরচ কমিয়ে দেয়।
মেশিনটিতে কী কী নিরাপত্তা বৈশিষ্ট্য রয়েছে?
এটি একটি ইনফ্রারেড নিরাপত্তা সুইচ দিয়ে সজ্জিত যা স্বয়ংক্রিয়ভাবে মেশিন বন্ধ করে দেয় যখন বিদেশী বস্তুগুলি ছুরি চলাচলের এলাকায় প্রবেশ করে, দুর্ঘটনা প্রতিরোধ করে।
