স্টেইনলেস স্টীল গাইড রেল পিসিবি প্রত্যাখ্যান কনভেয়র সামঞ্জস্যযোগ্য গতি এসএমটি উত্পাদন লাইন জন্য

স্টেইনলেস স্টীল গাইড রেল পিসিবি প্রত্যাখ্যান কনভেয়র সামঞ্জস্যযোগ্য গতি এসএমটি উত্পাদন লাইন জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-CVN350
MOQ.: 1 পিসি
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 100 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
PCB Reject Conveyor
পিএলসি:
মিতসুবিশি
সেন্সর:
অসুস্থ
অবস্থা:
নতুন
উপাদান:
স্টেইনলেস স্টীল/অ্যালুমিনিয়াম কাঠামো
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
100 পিসি/মাস
বিশেষভাবে তুলে ধরা:

স্টেইনলেস স্টীল পিসিবি প্রত্যাখ্যান কনভেয়র

,

নিয়মিত গতির এসএমটি কনভেয়র

,

গ্যারান্টি সহ পিসিবি হ্যান্ডলিং সরঞ্জাম

পণ্যের বর্ণনা
স্টেইনলেস স্টীল গাইড রেল PCB প্রত্যাখ্যান কনভেয়র
এসএমটি উৎপাদন লাইনের জন্য নিয়মিত গতি
পণ্যের সংক্ষিপ্ত বিবরণ
আমাদের এইচএস-সিভিএন সিরিজের পিসিবি রিজেক্ট কনভেয়রটি একটি কাস্টমাইজড এসএমটি ইনলাইন বিভাজন কনভেয়র যা Mitsubishi পিএলসি নিয়ন্ত্রণ এবং অসুস্থ ব্র্যান্ডের ফটো ইলেকট্রিক সেন্সর কনফিগারেশনের সাথে সংহত।সর্বাধিক ১০০ ভিএ পাওয়ার খরচ, এটি সম্পূর্ণ এসএমটি সমাবেশ উত্পাদন লাইনে যোগ্য (ওকে) এবং ত্রুটিযুক্ত (এনজি) পিসিবি বোর্ডগুলির স্বয়ংক্রিয় বাছাইয়ের জন্য ডিজাইন করা হয়েছে।
এই ইনলাইন রিজেক্ট কনভেয়রটি বিশেষভাবে পিসিবি এওআই পরিদর্শন, এসপিআই পরীক্ষা বা পোস্ট-রিফ্লো ভিজ্যুয়াল চেকিং স্টেশনের পরে স্থাপন করা হয়।এটি পুরো আপস্ট্রিম এবং ডাউনস্ট্রিম এসএমটি উত্পাদন কর্মপ্রবাহ বন্ধ না করে ত্রুটিযুক্ত পিসিবিগুলির স্বয়ংক্রিয় শন্টিং সক্ষম করেত্রুটিযুক্ত বোর্ডগুলি পুনরায় কাজ বা স্ক্র্যাপের জন্য সরানো হয়, তবে ভাল পিসিবিগুলি উপাদান সমাবেশ, বন্ডিং বা চূড়ান্ত পরীক্ষার মতো ফলো-আপ প্রক্রিয়াগুলিতে নিরবচ্ছিন্ন পরিবহন চালিয়ে যায়।
আমরা দুটি স্ট্যান্ডার্ড মডেল সরবরাহ করিঃ এইচএস-সিভিএন 350 এবং এইচএস-সিভিএন 460 বিভিন্ন পিসিবি মাত্রার প্রয়োজনীয়তা পূরণের জন্য। গ্রাহকের অনন্য উত্পাদন চাহিদা অনুযায়ী কাস্টম দৈর্ঘ্য এবং মাত্রা পরিবর্তন উপলব্ধ.
টেকনিক্যাল স্পেসিফিকেশন
স্পেসিফিকেশন আইটেম HS-CVN350 HS-CVN460
মডেল নং। HS-CVN350 HS-CVN460
কার্যকর পিসিবি মাত্রা 50×50 মিমি ~ 450×350 মিমি 50×50 মিমি ~ 550×460 মিমি
মোট মেশিনের মাত্রা 1000×690×930 মিমি 1000×800×930 মিমি
নেট ওজন ৭০ কেজি ৯০ কেজি
পরিবহন কাজের উচ্চতা ৯১০±২০ মিমি ৯১০±২০ মিমি
পিসিবি পরিবহন দিক বাম থেকে ডানে / ডান থেকে বামে বাম থেকে ডানে / ডান থেকে বামে
সামঞ্জস্যযোগ্য পরিবহন গতি 0.5~20 মি/মিনিট 0.5~20 মি/মিনিট
ইনপুট পাওয়ার সাপ্লাই AC100V~230V, একক ফেজ, 50/60Hz AC100V~230V, একক ফেজ, 50/60Hz
সর্বাধিক নামমাত্র শক্তি খরচ ১০০ ভিএ ১০০ ভিএ
প্রয়োজনীয় কাজের বায়ু চাপ ৪-৬ বার ৪-৬ বার
সর্বাধিক বায়ু খরচ ১০ লিটার/মিনিট ১০ লিটার/মিনিট
যোগাযোগ ইন্টারফেস এসএমইএমএ এসএমইএমএ
মূল বৈশিষ্ট্য ও সুবিধা
  • তিনটি কাজের মোডঃনমনীয় উৎপাদন সময়সূচী জন্য প্রত্যাখ্যান মোড, পরিদর্শন মোড, এবং বাইপাস মোড
  • মডুলার ইন্টিগ্রেটেড স্ট্রাকচারঃইনস্টলেশন, রক্ষণাবেক্ষণ এবং উপাদান প্রতিস্থাপন সহজ করে তোলে
  • উচ্চ স্থিতিশীলতা ফ্রেমঃদৃঢ় ঝালাই নির্মাণ অবিচ্ছিন্ন অপারেশন সময় কম্পন এবং deflection প্রতিরোধ করে

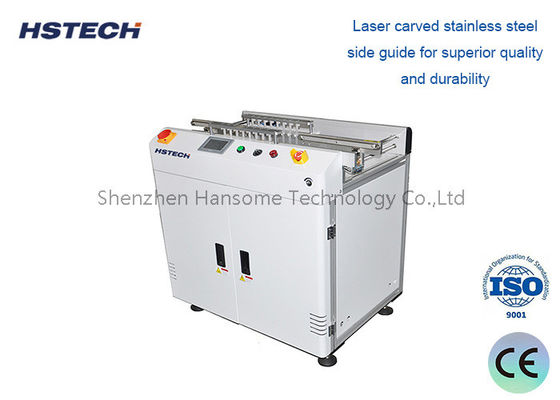

  • লেজার-গ্রেভার্ড স্টেইনলেস স্টীল গাইড রেলঃপরিধান-প্রতিরোধী, অ্যান্টি-রজ, এবং দীর্ঘ সেবা জীবন
  • আর্গনোমিক আর্ম রিস্টঃম্যানুয়াল পরিদর্শন সময় অপারেটর ক্লান্তি হ্রাস
  • সুনির্দিষ্ট সীসা স্ক্রু প্রস্থ সমন্বয়ঃবিভিন্ন PCB প্রস্থের জন্য মসৃণ সিঙ্ক্রোন গাইড রেল সমন্বয়
  • কাস্টমাইজযোগ্য মাত্রাঃউৎপাদন লাইন বিন্যাস মেলে কাস্টম দৈর্ঘ্য এবং মাপ পাওয়া যায়
  • স্টেপলেস ভেরিয়েবল স্পিড কন্ট্রোলঃক্রমাগত 0.5 থেকে 20 মিটার/মিনিট পর্যন্ত নিয়মিত
  • সর্বজনীন SMEMA সামঞ্জস্যতাঃসমস্ত প্রধানধারার এসএমটি সরঞ্জাম ব্র্যান্ডের সাথে নির্বিঘ্নে সংহত করে
  • প্রিমিয়াম বৈদ্যুতিক উপাদানঃমিটসুবিশি পিএলসি এবং সিক সেন্সর সঠিক পিসিবি সনাক্তকরণ এবং প্রত্যাখ্যান নিশ্চিত করে
কার্যকরী নীতি
যখন আপস্ট্রিম পরিদর্শন সরঞ্জাম SMEMA যোগাযোগের মাধ্যমে একটি ত্রুটিযুক্ত এনজি সংকেত প্রেরণ করে, অন্তর্নির্মিত অসুস্থ সেন্সর PCB অবস্থান সনাক্ত করে।Mitsubishi PLC সিগন্যাল প্রক্রিয়া এবং বায়ুসংক্রান্ত প্রত্যাখ্যান প্রক্রিয়া সক্রিয়ত্রুটিযুক্ত পিসিবিগুলি স্বয়ংক্রিয়ভাবে প্রত্যাহারের স্টোরেজ অঞ্চলে ঠেলে দেওয়া হয়, যখন যোগ্যতাসম্পন্ন পিসিবিগুলি পরবর্তী এসএমটি প্রক্রিয়াগুলিতে নিরবচ্ছিন্নভাবে চালিয়ে যায়।
প্রোডাক্টের ছবি

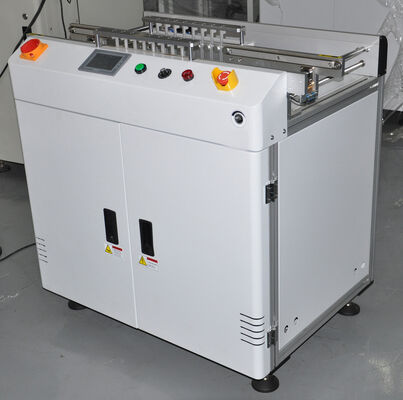

PCB Reject Conveyor Transporting Rail Structure PCB Reject Conveyor Side View PCB Reject Conveyor Lifting Mechanism
