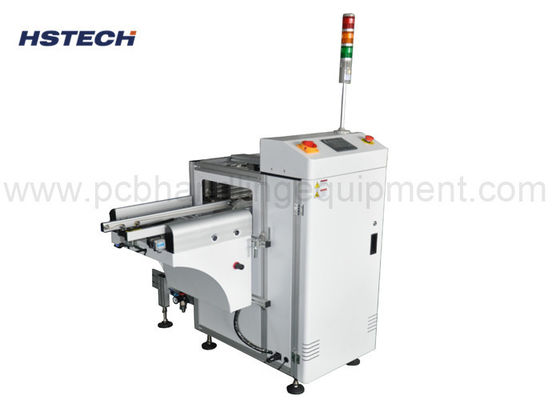

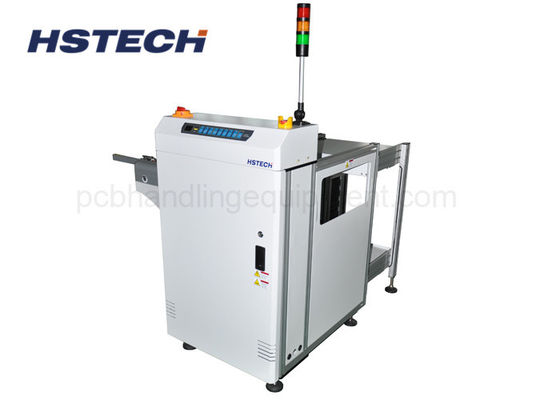

ডাবল ম্যাগাজিন 90 ডিগ্রী আনলাওডার এল টাইপ মডিউল ডিজাইন SMEMA সাথে সামঞ্জস্যপূর্ণ

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-LD250
MOQ.:	1 পিসি
দাম:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100 পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,ISO

পণ্যের নাম:

পিসিবি লোডার

বায়ুর চাপ:

4-6 বার

পাওয়ার সাপ্লাই:

AC110V/220V, 50/60Hz

পিসিবি পুরুত্ব:

সর্বনিম্ন 0.4 মিমি

অপারেশন:

সামনে অপারেশন

ওয়ারেন্টি:

1 বছর

প্যাকেজিং বিবরণ:

কাঠের

যোগানের ক্ষমতা:

100 পিসি/মাস

বিশেষভাবে তুলে ধরা:

ডাবল ম্যাগাজিন পিসিবি আনলোডার

90 ডিগ্রি এল টাইপ আনলোডার

এসএমইএমএ সামঞ্জস্যপূর্ণ পিসিবি মডিউল

পণ্যের বর্ণনা

ডাবল ম্যাগাজিন 90 ডিগ্রি আনলোডার এল-টাইপ মডিউল ডিজাইন SMEMA সামঞ্জস্য সহ

আমাদের PCB লোডার সম্পূর্ণ SMT উত্পাদন লাইনের জন্য প্রয়োজনীয় ফ্রন্ট-এন্ড অটোমেশন পেরিফেরাল সরঞ্জাম হিসাবে কাজ করে। স্বয়ংক্রিয়ভাবে খালি পিসিবি খাওয়ানোর জন্য প্রকৌশলী, এটি পিক-এন্ড-প্লেস মেশিন, প্রিন্টার এবং অন্যান্য এসএমটি প্রক্রিয়া সরঞ্জাম জুড়ে স্থিতিশীল এবং নিরবচ্ছিন্ন PCB পৌঁছে দিতে সক্ষম করে। ইএমএস কারখানা, পিসিবি নির্মাতারা এবং ইলেকট্রনিক চুক্তি প্রস্তুতকারকদের উচ্চ-মানের ইলেকট্রনিক সমাবেশের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে, এই লোডারটি উচ্চ চলমান গতি, বর্ধিত পরিষেবা জীবন এবং ব্যাপক PCB সুরক্ষাকে একত্রিত করে। সম্পূর্ণরূপে SMEMA সংকেত সামঞ্জস্যপূর্ণ, এটি সম্পূর্ণরূপে স্বয়ংক্রিয় সংযোগ উত্পাদন লাইন স্থাপনের জন্য সমস্ত মূলধারার আন্তর্জাতিক SMT সরঞ্জাম ব্র্যান্ডের সাথে নির্বিঘ্নে সংহত করে।

মূল পণ্য বৈশিষ্ট্য

সম্পূর্ণরূপে আবদ্ধ অ্যান্টি-ডাস্ট স্ট্রাকচার:সম্পূর্ণ ক্যাবিনেট ঘের কার্যকরভাবে ধুলো, ধ্বংসাবশেষ, এবং কর্মশালার কণাকে আলাদা করে, যা খাওয়ানোর সময় সার্কিট বোর্ডের পৃষ্ঠের দূষণ, স্ক্র্যাচ এবং অক্সিডেশন প্রতিরোধ করে।
ভিজ্যুয়াল পর্যবেক্ষণ উইন্ডো:স্বচ্ছ উইন্ডো মেশিনের কভার না খুলেই PCB খাওয়ানো, কনভেয়িং, এবং ম্যাগাজিন প্রতিস্থাপনের অবস্থা পরিষ্কার পর্যবেক্ষণ করতে দেয়।
SS304 স্টেইনলেস স্টীল মেশিন বডি:প্রিমিয়াম স্টেইনলেস স্টীল নির্মাণ 24-ঘন্টা একটানা অপারেশনের জন্য মরিচা প্রতিরোধ, জারা প্রতিরোধ, উচ্চ কঠোরতা এবং বিকৃতি প্রতিরোধের প্রদান করে।
চাঙ্গা শক্তিশালী যান্ত্রিক ফ্রেম:ঘন ইস্পাত প্রোফাইলগুলি উচ্চ-গতির অপারেশনের সময় যান্ত্রিক ভারসাম্য এবং কম্পন দমনকে অনুকূল করে।
মসৃণ সমান্তরাল প্রস্থ সমন্বয়:নির্ভুলতা সামঞ্জস্য প্রক্রিয়া স্কুইং বা জ্যামিং ছাড়াই বিভিন্ন PCB আকারের জন্য মসৃণ ট্র্যাক প্রস্থ পরিবর্তন সক্ষম করে।
ট্রিপল ম্যাগাজিন র্যাক লোডিং ক্ষমতা:ম্যানুয়াল প্রতিস্থাপন ফ্রিকোয়েন্সি কমাতে এবং স্বয়ংক্রিয় খাওয়ানোর সময় প্রসারিত করতে একই সাথে 3টি ম্যাগাজিন র্যাক (1টি উপরের, 2টি নীচে) সমর্থন করে।
বায়ুসংক্রান্ত টপ এবং বটম ম্যাগাজিন ক্ল্যাম্প:বায়ুসংক্রান্ত লকিং ক্ল্যাম্পগুলি স্থানচ্যুতি এবং কম্পন রোধ করতে অপারেশন চলাকালীন ম্যাগাজিন র্যাকগুলি নিরাপদে ঠিক করে।
জিরো পিসিবি ব্রেকেজ গ্যারান্টি:অপ্টিমাইজ করা নরম যোগাযোগ কনভেয়িং বেল্ট, সুনির্দিষ্ট গতি নিয়ন্ত্রণ, এবং বাফার ফিডিং ডিজাইন PCB ক্র্যাকিং এবং প্রান্তের ক্ষতি দূর করে।
সম্পূর্ণ SMEMA সংকেত সামঞ্জস্যতা:স্ট্যান্ডার্ড এসএমইএমএ কমিউনিকেশন ইন্টারফেস আপস্ট্রিম এবং ডাউনস্ট্রিম এসএমটি সরঞ্জামের সাথে স্বয়ংক্রিয় সংযোগ সক্ষম করে।

সম্পূর্ণ প্রযুক্তিগত বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
সম্পূর্ণ পণ্যের নাম	SS304 অ্যান্টি-ডাস্ট SMEMA সামঞ্জস্যপূর্ণ PCB লোডার মেশিন
স্ট্যান্ডার্ড পরিবাহক গতি	0.5-20M/মিনিট (কাস্টম গতি উপলব্ধ)
পিসিবি পরিবহন উচ্চতা	910±30mm (সর্বজনীন SMT সরঞ্জাম মান)
একক PCB লোডিং চক্র	প্রতি বোর্ডে প্রায় 6 সেকেন্ড
ম্যাগাজিন প্রতিস্থাপন সময়	সম্পূর্ণ ম্যাগাজিন অদলবদলের জন্য প্রায় 30 সেকেন্ড
পরিবাহিত দিক	বাম থেকে ডানে (L→R) বা ডান থেকে বামে (R→L), পরিবর্তনযোগ্য
অপারেশন মোড	সামনের প্যানেল অপারেশন
ট্র্যাক ফিক্সড সাইড	ফ্রন্ট ফিক্সড সাইড (কাস্টমাইজড লেআউট উপলব্ধ)
স্ট্যান্ডার্ড পাওয়ার সাপ্লাই	AC 220V, 50/60Hz, সহনশীলতা ±10%
ওয়ার্কিং এয়ার প্রেসার	4-6বার কম্প্রেসড এয়ার সাপ্লাই
ন্যূনতম পিসিবি পুরুত্ব	0.4 মিমি
ম্যাগাজিন কনফিগারেশন	উপরের স্তর: 1 রাক; নীচের স্তর: 2 র্যাক (মোট 3টি)
ঐচ্ছিক ম্যাগাজিন পিচ	1 মিমি, 4 মিমি, 10 মিমি পিচ (40 মিমি স্ট্যান্ডার্ড)
সংযোগ যোগাযোগ	স্ট্যান্ডার্ড SMEMA শিল্প সংকেত

মডেল নির্বাচন গাইড

মডেল	HS-LD250	HS-LD330	HS-LD390	HS-LD460
দক্ষ PCB দৈর্ঘ্য	5050~350250 মিমি	5050~455330 মিমি	5050~530390mm	5050~530460mm
মেশিনের আকার	14008001200mm	16508801200 মিমি	18009401200 মিমি	180010101200 মিমি
ম্যাগাজিনের আকার	355320563 মিমি	460400563 মিমি	535460570 মিমি	535530570 মিমি
ওজন	140 কেজি	180 কেজি	220 কেজি	260 কেজি

উত্পাদন এবং গ্রাহক মূল্যের সুবিধা

কায়িক শ্রমের খরচ কমানো:ট্রিপল ম্যাগাজিন ডিজাইন ক্রমাগত স্বয়ংক্রিয় খাওয়ানোর সময় প্রসারিত করে, ম্যানুয়াল প্রতিস্থাপনের ফ্রিকোয়েন্সি এবং শ্রম ইনপুট হ্রাস করে।

উৎপাদন ফলন স্থিতিশীল করুন:অ্যান্টি-ডাস্ট এনক্লোজার এবং নরম বাফার কনভেয়িং PCB দূষণ, স্ক্র্যাচ এবং ভাঙ্গন প্রতিরোধ করে, ত্রুটিপূর্ণ হার কমিয়ে দেয়।

শক্তিশালী ক্রস-ব্র্যান্ড অভিযোজনযোগ্যতা:ইউনিভার্সাল SMEMA ইন্টারফেস এবং স্ট্যান্ডার্ড উচ্চতা পরিবর্তন ছাড়াই মূলধারার SMT সরঞ্জামগুলিকে সংযুক্ত করে।

দীর্ঘমেয়াদী নিম্ন রক্ষণাবেক্ষণ:SS304 স্টেইনলেস স্টীল ফ্রেম এবং চাঙ্গা কাঠামো উপাদান ব্যর্থতা এবং রক্ষণাবেক্ষণ খরচ কমায়.

নমনীয় কাস্টমাইজেশন সমর্থন:পরিবাহকের গতি, ম্যাগাজিন পিচ এবং ট্র্যাক লেআউট সহ একাধিক কাস্টমাইজযোগ্য বিকল্প।

বৈচিত্র্যময় উত্পাদন অভিযোজনযোগ্যতা:ভর উত্পাদন এবং উচ্চ মিশ্রণ প্রোটোটাইপ ব্যাচ উভয় জন্য স্থিতিশীল অপারেশন.
