ডাবল প্ল্যাটফর্ম 4 অক্ষ পিসিবিএ রাউটার মেশিন সিসিডি সনাক্তকরণের সাথে স্বয়ংক্রিয় পিসিবি ডিপ্যানলিং মেশিন

ডাবল প্ল্যাটফর্ম 4 অক্ষ পিসিবিএ রাউটার মেশিন সিসিডি সনাক্তকরণের সাথে স্বয়ংক্রিয় পিসিবি ডিপ্যানলিং মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: আরএম-560
MOQ.: 1 পিসি
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
PCBA রাউটার মেশিন
অন্য নাম:
স্বয়ংক্রিয় পিসিবি রাউটার
ভোল্টেজ:
AC380V 50Hz
রাউটিং টাকু:
6000rpm
স্থূল ওজন:
700 কেজি
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
বিশেষভাবে তুলে ধরা:

সিসিডি সনাক্তকরণ সহ 4 অক্ষ পিসিবিএ রাউটার মেশিন

,

সিসিডি সহ স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং মেশিন

,

ডাবল প্ল্যাটফর্ম পিসিবি ডিপ্যানেলিং রাউটার

পণ্যের বর্ণনা
ডাবল প্ল্যাটফর্ম 4 অক্ষ পিসিবিএ রাউটার মেশিন
সিসিডি সনাক্তকরণ সহ স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং মেশিন এসএমটি পোস্ট-প্রসেসিং পিসিবিএ সমাবেশগুলির নির্ভুল বিচ্ছেদের জন্য।
পণ্যের সংক্ষিপ্ত বিবরণ
এই ডাবল-প্ল্যাটফর্ম স্বয়ংক্রিয় পিসিবি ডিপেনলিং রাউটারটি সুনির্দিষ্ট বিচ্ছেদ সরঞ্জাম যা বিশেষভাবে এসএমটি পোস্ট-প্রক্রিয়াকরণ পিসিবিএ কাটার জন্য ডিজাইন করা হয়েছে।৪ অক্ষের পূর্ণ সার্ভো ড্রাইভিং সিস্টেম, এবং একটি স্থিতিশীল 6000RPM উচ্চ গতির রাউটিং স্পিন্ডল, মেশিনটি পূর্বনির্ধারিত কাটিয়া পথ অনুসরণ করে সম্পূর্ণ স্বয়ংক্রিয়ভাবে কাজ করে।
এটি স্ট্যাম্প-হোল সংযুক্ত পিসিবি, বাঁকা সার্কিট বোর্ড এবং বিভিন্ন অনিয়মিত আকৃতির সমাবেশগুলির জন্য পৃথকীকরণের প্রয়োজনীয়তা কার্যকরভাবে পরিচালনা করে,পুরনো ঐতিহ্যবাহী ভি-কাট বিভাজকগুলিকে পরিচ্ছন্নতার জন্য প্রতিস্থাপন করা, স্ট্রেস-মুক্ত ডেপেনলিং ফলাফল।
অন্তর্নির্মিত সিসিডি ভিজ্যুয়াল পজিশনিং সনাক্তকরণের সাথে উইন্ডোজ অপারেটিং সিস্টেম ব্যবহার করে, অপারেটররা রিয়েল টাইমে পুরো কাটিয়া পদ্ধতিটি পর্যবেক্ষণ করতে পারে,ভর ইলেকট্রনিক্স উৎপাদনের জন্য স্থিতিশীল মেশিনিং নির্ভুলতা এবং সামঞ্জস্যপূর্ণ সমাপ্ত PCB গুণমান নিশ্চিত করা.
কার্যকরী নীতি
  • ফাইল আমদানি ও প্রোগ্রাম সেটিংঃঅপারেটররা প্রতিটি বোর্ড মডেলের জন্য স্বতন্ত্র রাউটিং প্রোগ্রাম তৈরি করতে উইন্ডোজ টাচ কন্ট্রোল সিস্টেমে পিসিবি গারবার ফাইলগুলি আমদানি করে বা ম্যানুয়ালি কাটা ট্র্যাকগুলি চিহ্নিত করে।
  • সিসিডি ভিজ্যুয়াল পজিশনিং ক্যালিব্রেশনঃঅন্তর্নির্মিত সিসিডি ক্যামেরা স্বয়ংক্রিয়ভাবে কাটিয়া ট্র্যাকগুলিকে ক্যালিব্রেট করার জন্য পিসিবি ফিউসিয়াল চিহ্নগুলি সনাক্ত করে, ম্যানুয়াল পজিশনিং ত্রুটিগুলি নির্মূল করে।
  • সার্ভো-ড্রাইভড প্রেসিসিশন রুটিং:4-অক্ষের সার্ভো মোটর সিস্টেমটি 6000RPM উচ্চ-গতির স্পিন্ডলকে পূর্বনির্ধারিত পথ ধরে চলতে চালিত করে।তীক্ষ্ণ রাউটিং বিট পিসিবি সংযোগ ট্যাবগুলির মধ্য দিয়ে পিসিবিএতে উপাদানগুলি প্রসারিত বা ক্র্যাকিং ছাড়াই নরমভাবে কাটা.
  • ধুলো সংগ্রহ এবং সমাপ্ত বোর্ড আউটপুটঃএকটি ইন্টিগ্রেটেড অভ্যন্তরীণ ধুলো সংগ্রাহক অপারেশন চলাকালীন সমস্ত কাটিয়া ধ্বংসাবশেষ এবং রজন ধুলো শোষণ করে যাতে কাজের অঞ্চলটি পরিষ্কার থাকে। রুটিং সম্পন্ন হওয়ার পরে, সমাপ্ত পৃথক পিসিবিগুলি আনলোডের জন্য প্রস্তুত।
মূল বৈশিষ্ট্য
  • কম কম্পন এবং কোন উপাদান ক্ষতি সঙ্গে মসৃণ কাটা জন্য 6000 RPM উচ্চ গতির রুটিং স্পিন্ডল
  • উৎপাদন দক্ষতা সর্বাধিকীকরণের জন্য অল্টারনেটিং লোডিং এবং আনলোডিংয়ের জন্য ডাবল স্বতন্ত্র ওয়ার্কটেবিল ডিজাইন
  • অতি মসৃণ আন্দোলন, দীর্ঘ সেবা জীবন এবং স্থিতিশীল কাটিয়া নির্ভুলতার জন্য পূর্ণ HIWIN রৈখিক গাইড ট্রান্সমিশন
  • 4-অক্ষের সার্ভো মোটর পূর্ণ ড্রাইভ সহ সঠিক অবস্থান নিয়ন্ত্রণ এবং পুনরাবৃত্তি অবস্থান ত্রুটি 0.02 মিমি কম
  • উইন্ডোজ ইন্টেলিজেন্ট অপারেটিং সিস্টেম যা গারবার ফাইল সরাসরি আমদানি এবং ম্যানুয়াল পয়েন্ট-টু-পয়েন্ট পজিশনিং সমর্থন করে
  • রিয়েল-টাইম ট্র্যাক মনিটরিং এবং স্বয়ংক্রিয় অফসেট সংশোধন জন্য অন্তর্নির্মিত সিসিডি ভিজ্যুয়াল সনাক্তকরণ সিস্টেম
  • ইন্টিগ্রেটেড শক্তিশালী ধুলো সংগ্রাহক পিসিবি পাউডার এবং কাটা scraps, spindle এবং কর্মশালা পরিবেশ রক্ষা সংগ্রহ
  • FR4 শক্ত PCB, অ্যালুমিনিয়াম সাবস্ট্র্যাট, FPC নমনীয় সার্কিট বোর্ড এবং কম্পোজিট বোর্ড সহ বিস্তৃত উপাদান সামঞ্জস্য
  • স্ট্যাম্প-হোল সংযুক্ত প্যানেল এবং বিশেষ আকৃতির বাঁকা বোর্ডগুলি পরিচালনা করার জন্য প্রচলিত ভি-কাট বিভাজকের আদর্শ বিকল্প
  • কম অপারেটিং গোলমাল, কমপ্যাক্ট বডি ডিজাইন, সহজ রক্ষণাবেক্ষণ, এবং সহজ অপারেটর প্রশিক্ষণ
টেকনিক্যাল স্পেসিফিকেশন
মডেল আরএম-৫৬০
কাঠামো একক স্পিন্ডল, দ্বৈত কাজের প্ল্যাটফর্ম
মেশিনের আকার (মিমি) 1000*1200*1550
মোট ওজন ৭০০ কেজি
ধুলো সংগ্রাহকের আকার (মিমি) 625*600*1600
ধুলো সংগ্রহের পদ্ধতি তল সংগ্রহ
কাজের প্ল্যাটফর্মের আকার ৩০০*৪০০ মিমি
প্ল্যাটফর্ম ড্রাইভিং টাইপ ডাবল রোটারি প্ল্যাটফর্ম, 3-ফেজ মোটর ইনভার্টার সহ সুনির্দিষ্ট স্লাইসার
ড্রাইভিং সিস্টেম এক্স/ওয়াই/জেড অক্ষ সার্ভো মোটর দ্বারা চালিত, ডাব্লু অক্ষ তিন ফেজ মোটর ফ্রিকোয়েন্সি ইনভার্টার দ্বারা চালিত
রুটিং স্পিন্ডল ৬০০০ ঘন্টা
কাটার গতি ১-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা ±0.05 মিমি
পুনরাবৃত্তি সঠিকতা ±0.02 মিমি
অক্ষের গতি ৮০০ মিমি/সেকেন্ড
Z অক্ষ সিস্টেম স্ক্রু ড্রাইভ, ডুয়াল গাইড
রাউটার কিট ফ্রিলিং কাটার, φ0.8 ~ φ3.0 বাম ঘূর্ণন, শ্যাঙ্ক টংস্টেন স্টীল
টুল লাইফ কন্ট্রোল সফটওয়্যার প্রোগ্রাম নিয়ন্ত্রণ
সক্রিয় প্রতিরক্ষামূলক ফাংশন সুরক্ষা লাইট পর্দা
সিকিউরিটি ডোর ম্যানুয়াল দরজা
ত্রুটি বিপদাশঙ্কা হ্যাঁ।
প্রোগ্রাম পদ্ধতি স্ব-প্রোগ্রামিং, কীবোর্ড এবং মাউস দ্বারা নিয়ন্ত্রিত ক্যামেরা

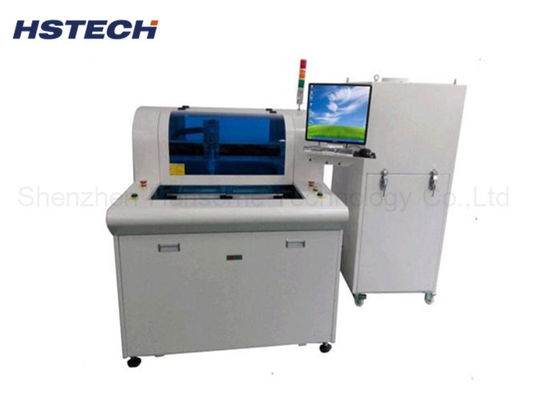

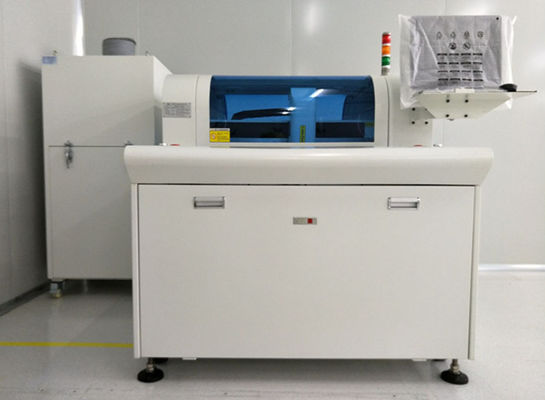

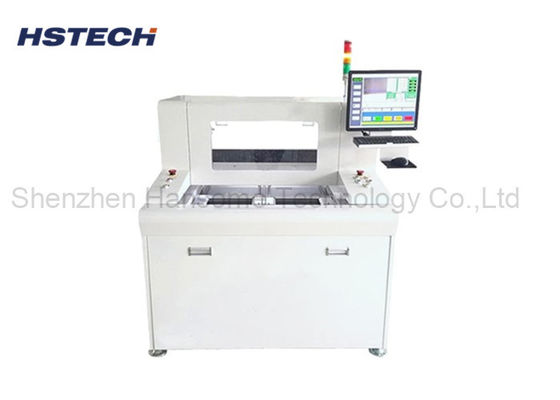

PCBA Router Machine front view showing dual work platforms and control system PCBA Router Machine side view highlighting spindle and dust collection system
সামঞ্জস্যপূর্ণ পিসিবি উপাদান
FR4 স্ট্রিপ সার্কিট বোর্ড, অ্যালুমিনিয়াম ভিত্তিক PCB, FPC নমনীয় বোর্ড, CEM-1 কম্পোজিট বোর্ড, পাতলা মাল্টি-স্তর PCB
প্রধান ডিপ্যানেলিং অ্যাপ্লিকেশন
  • স্ট্যাম্প-হোল সংযুক্ত PCB প্যানেল
  • অনিয়মিত বাঁকা কনট্যুর সার্কিট বোর্ড
  • সংবেদনশীল এসএমটি উপাদানগুলির সাথে পাতলা সূক্ষ্ম সমন্বয়
  • ছোট লট প্রোটোটাইপ পিসিবিএ এবং বড় ভলিউম ভর উত্পাদন লাইন
