উচ্চ দক্ষতা 90 ° 180 ° পিসিবি ঘুরুন কনভেয়র 3 রঙের টাওয়ার লাইটের সাথে দিক পরিবর্তন

উচ্চ দক্ষতা 90 ° 180 ° পিসিবি ঘুরুন কনভেয়র 3 রঙের টাওয়ার লাইটের সাথে দিক পরিবর্তন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-SZ350
MOQ.: 1 পিসি
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
পিসিবি টার্ন কনভেয়র
পাওয়ার সাপ্লাই:
AC100-230V
টার্ন ডিগ্রী:
90 ডিগ্রী, 180 ডিগ্রী, 270 ডিগ্রী
সংকেত:
SMEMA
নিয়ন্ত্রণ:
স্পর্শ পর্দা
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
বিশেষভাবে তুলে ধরা:

৯০° ১৮০° পিসিবি টার্ন কনভেয়র

,

টাওয়ার লাইটের সাথে পিসিবি দিক পরিবর্তন কনভেয়র

,

উচ্চ দক্ষতাসম্পন্ন পিসিবি হ্যান্ডলিং সরঞ্জাম

পণ্যের বর্ণনা

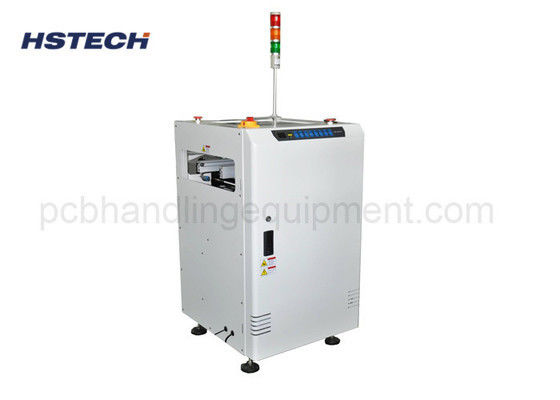

SMT 90°/180° PCB টার্ন কনভেয়র সহ 3-রঙের টাওয়ার লাইট
এসএমটি ফ্লো ডিরেকশন চেঞ্জ পিসিবি টার্ন কনভেয়র হল একটি বিশেষ স্বয়ংক্রিয় ট্রান্সফার ডিভাইস যা এসএমটি অ্যাসেম্বলি প্রোডাকশন লাইনের জন্য ডিজাইন করা হয়েছে, যা 90°, 180°, এবং 270° PCB ডিরেকশন রিডাইরেকশন সমর্থন করে। রিয়েল-টাইম মেশিন স্ট্যাটাস ইঙ্গিতের জন্য একটি স্ট্যান্ডার্ড 3-রঙের টাওয়ার লাইট দিয়ে সজ্জিত, এই ঘূর্ণমান পরিবাহকটি সম্পূর্ণরূপে স্বয়ংক্রিয় উত্পাদন লাইনে নমনীয় PCB সার্কিট বোর্ড ফ্লো স্যুইচিং সক্ষম করে সামনে এবং পিছনের SMT সরঞ্জামগুলিকে নির্বিঘ্নে সংযুক্ত করে।
মূল পণ্য বৈশিষ্ট্য

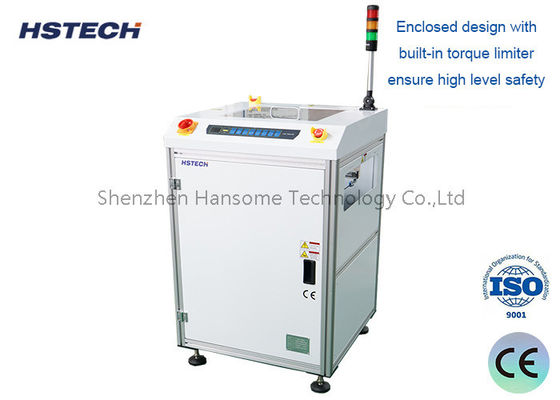

  • সম্পূর্ণরূপে আবদ্ধ নিরাপত্তা কাঠামো:অন্তর্নির্মিত টর্ক লিমিটার সহ সিল করা ঘের নকশা ঘূর্ণনের সময় যান্ত্রিক ওভারলোডিং এবং পিসিবি ক্রাশিং প্রতিরোধ করে
  • দ্রুত-খোলা শীর্ষ নিরাপত্তা কভার:সহজ রক্ষণাবেক্ষণ এবং কম ডাউনটাইমের জন্য অভ্যন্তরীণ উপাদানগুলিতে সম্পূর্ণ অ্যাক্সেস

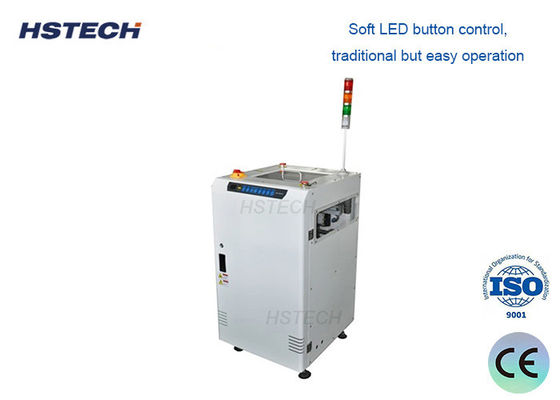

  • ব্যবহারকারী-বান্ধব শারীরিক নিয়ন্ত্রণ বোতাম:শুরু, বন্ধ, রিসেট এবং জরুরী অপারেশনের জন্য স্বজ্ঞাত সাইড প্যানেল নিয়ন্ত্রণ
  • উচ্চ-নির্ভুল ঘূর্ণন প্রক্রিয়া:যথার্থ ভারবহন এবং সার্ভো-চালিত সমাবেশ স্থিতিশীল, কম্পন-মুক্ত ঘূর্ণন নিশ্চিত করে
  • ন্যূনতম স্থানান্তর ব্যবধান:অপ্টিমাইজ করা রোলার ডকিং PCB প্রান্ত জ্যামিং এবং বোর্ড টিল্টিং দূর করে
  • কাস্টমাইজযোগ্য ট্রাফিক ফ্লো লজিক:প্রোগ্রামেবল সিগন্যাল বিলম্ব, স্থানান্তর ক্রম, এবং টার্ন অ্যাঙ্গেল ট্রিগার মোড
  • সমান্তরাল সীসা স্ক্রু প্রস্থ সমন্বয়:ডুয়াল সীসা স্ক্রু সিস্টেম নিখুঁত অনুভূমিক সমান্তরালতা বজায় রাখে
  • SMEMA যোগাযোগ সামঞ্জস্যতা:সমস্ত মূলধারার এসএমটি সরঞ্জামের সাথে বিরামবিহীন একীকরণের জন্য স্ট্যান্ডার্ড ইন্টারফেস
প্রযুক্তিগত বিশেষ উল্লেখ
প্যারামিটার বিস্তারিত
মূল ফাংশন পিসিবি প্রবাহ দিক পুনর্নির্দেশ; 90°, 180°, 270° বাঁক কোণ সমর্থন করে
স্ট্যান্ডার্ড পরিবহন উচ্চতা 910±20mm (গ্লোবাল SMT সরঞ্জামের মানগুলির সাথে মেলে)
পরিবাহিত দিক বাম থেকে ডান / ডান থেকে বাম দ্বিমুখী সমর্থন
স্ট্যান্ডার্ড সাইকেল সময় প্রায় সম্পূর্ণ টার্ন সাইকেল প্রতি 5 সেকেন্ড
পাওয়ার সাপ্লাই AC 100-230V, একক ফেজ, 50/60Hz সার্বজনীন ভোল্টেজ
ওয়ার্কিং এয়ার প্রেসার 4-6 বার সংকুচিত বায়ু সরবরাহ
সর্বোচ্চ বায়ু খরচ 10L/মিনিট ফুল-লোড একটানা অপারেশনের অধীনে
ন্যূনতম পিসিবি পুরুত্ব 0.4 মিমি (অতি পাতলা নমনীয় এবং অনমনীয় সার্কিট বোর্ড সমর্থন করে)
যোগাযোগ সংকেত SMEMA শিল্প মান সংকেত ইন্টারফেস
স্ট্যান্ডার্ড মডেল অপশন
মডেল HS-SZ350
PCB প্রক্রিয়াকরণ আকার:50×50 - 450×350 মিমি
মেশিনের মাত্রা:700×750×1200 মিমি
নেট ওজন:150 কেজি
অ্যাপ্লিকেশন:মোবাইল ফোন বোর্ড, সেন্সর মডিউল, পরিধানযোগ্য ইলেকট্রনিক্স, ছোট কন্ট্রোল সার্কিট প্যানেল। সীমিত কর্মশালার জায়গার জন্য কমপ্যাক্ট পদচিহ্ন আদর্শ।
মডেল HS-SZ460
PCB প্রক্রিয়াকরণ আকার:50×50 - 550×460 মিমি
মেশিনের মাত্রা:840×890×1200 মিমি
নেট ওজন:180 কেজি
অ্যাপ্লিকেশন:স্বয়ংচালিত নিয়ন্ত্রণ বোর্ড, পাওয়ার সাপ্লাই মাদারবোর্ড, শিল্প প্রধান নিয়ন্ত্রণ বোর্ড, বড় LED ড্রাইভার প্যানেল। ভারী মাল্টি-লেয়ার সার্কিট বোর্ডের জন্য উচ্চতর লোড ক্ষমতা।
অ্যাপ্লিকেশন দৃশ্যকল্প
• সম্পূর্ণ স্বয়ংক্রিয় SMT প্যাচ উত্পাদন লাইন
• পিসিবি পোস্ট-রিফ্লো দিকনির্দেশক স্থানান্তর এবং লাইন লেআউট বাঁক
• AOI, SPI, এক্স-রে পরিদর্শন স্টেশন লাইন সংযোগ
• স্বয়ংচালিত ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স, মেডিকেল ডিভাইস সার্কিট সমাবেশ
• বুদ্ধিমান হোম অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড উত্পাদন কর্মশালা
• মানবহীন অন্ধকার কারখানা স্বয়ংক্রিয় PCB লজিস্টিক ট্রান্সমিশন
পণ্যের সুবিধা এবং গ্রাহকের সুবিধা
  1. পিসিবি স্ক্র্যাপের হার হ্রাস করুন:যথার্থ ঘূর্ণন এবং সংকীর্ণ স্থানান্তর ব্যবধান বোর্ডের ক্ষতি এবং উপাদানের ক্ষতি এড়ায়
  2. নিম্ন শ্রম নির্ভরতা:SMEMA লিঙ্কেজ ম্যানুয়াল হ্যান্ডলিং ছাড়া সম্পূর্ণ স্বয়ংক্রিয় অপারেশন সক্ষম করে
  3. নমনীয় লাইন বিন্যাস:মাল্টি-কোণ বাঁক ক্ষমতা কারখানা স্থান ব্যবহার অপ্টিমাইজ করে
  4. কম রক্ষণাবেক্ষণ খরচ:কুইক-ওপেন কভার ডিজাইন প্রতিদিনের রক্ষণাবেক্ষণকে সহজ করে এবং ডাউনটাইম কমায়
  5. বিশ্বব্যাপী সামঞ্জস্যতা:ওয়াইড ভোল্টেজ পাওয়ার সাপ্লাই এবং স্ট্যান্ডার্ড SMEMA সিগন্যাল আন্তর্জাতিক বাজার সমর্থন করে
  6. উচ্চ নিরাপত্তা মান:টর্ক লিমিটার এবং আবদ্ধ হাউজিং নিরাপত্তা দুর্ঘটনা প্রতিরোধ করে
