স্বয়ংক্রিয় সোল্ডারিং রোবট
Created with Pixso.

স্বয়ংক্রিয় ৫ অক্ষের ডুয়াল টেবিল রোবোটিক সোল্ডারিং মেশিন প্রোগ্রামযোগ্য टीच প্যান্ড পিসিবি অ্যাসেম্বলির জন্য

স্বয়ংক্রিয় ৫ অক্ষের ডুয়াল টেবিল রোবোটিক সোল্ডারিং মেশিন প্রোগ্রামযোগ্য टीच প্যান্ড পিসিবি অ্যাসেম্বলির জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-S5331R
MOQ.: 1 পিসি
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 50 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ISO
পণ্যের নাম:
ট্যাবলেটপ সোল্ডারিং রোবট
সোল্ডারিং হেড:
একক টিপ
ঘূর্ণন:
360 ডিগ্রি
সিস্টেম:
ম্যানুয়াল প্রোগ্রামিং, দ্রুত স্যুইচিং
মেশিনের ওজন:
90 কেজি
ওয়ারেন্টি:
1 বছর
প্যাকেজিং বিবরণ:
কাঠের
যোগানের ক্ষমতা:
50 পিসি/মাস
বিশেষভাবে তুলে ধরা:

5 অক্ষের রোবোটিক সোল্ডারিং মেশিন

,

প্রোগ্রামযোগ্য পিসিবি অ্যাসেম্বলি রোবট

,

ডুয়াল টেবিল স্বয়ংক্রিয় সোল্ডারিং রোবট

পণ্যের বর্ণনা

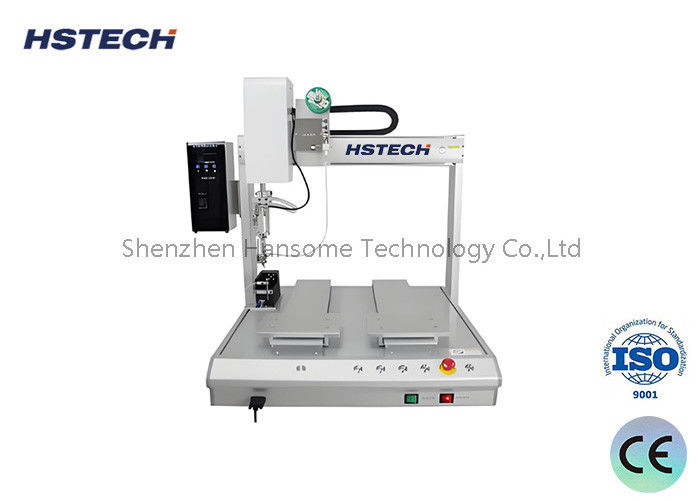

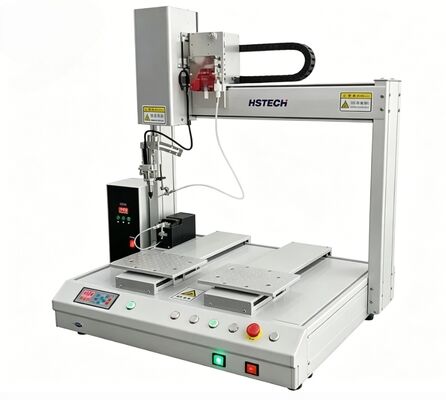

স্বয়ংক্রিয় ৫ অক্ষের ডুয়াল টেবিল রোবোটিক সোল্ডারিং মেশিন
HS-S5331R ৫ অক্ষের ডুয়াল টেবিল রোবোটিক সোল্ডারিং মেশিন হল নির্ভুল ইলেকট্রনিক অ্যাসেম্বলির জন্য ডিজাইন করা একটি বুদ্ধিমান স্বয়ংক্রিয় সোল্ডারিং সমাধান। ডুয়াল ওয়ার্কিং স্টেশন এবং একটি ৫-অক্ষের মোশন সিস্টেম সহ সজ্জিত, এই রোবোটিক সোল্ডারিং প্ল্যাটফর্ম PCBA, কানেক্টর, ওয়্যার টার্মিনাল এবং ক্ষুদ্র ইলেকট্রনিক উপাদানগুলির জন্য স্থিতিশীল, সামঞ্জস্যপূর্ণ উচ্চ-মানের সোল্ডারিং সরবরাহ করে।
মূল বৈশিষ্ট্য

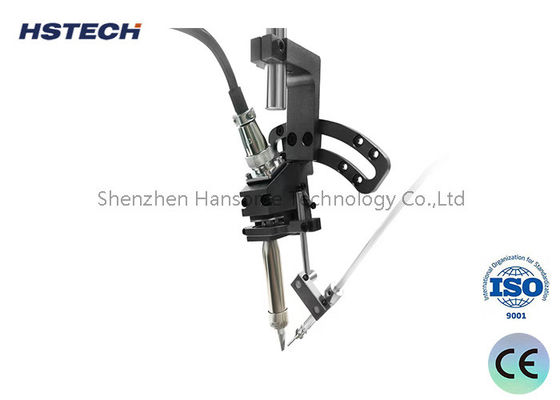

  • ৫-অক্ষের মোশন সোল্ডারিং সিস্টেম: ৩৬০° ঘূর্ণায়মান R অক্ষ সহ মাল্টি-ডাইমেনশনাল মুভমেন্ট জটিল কোণে নমনীয় সোল্ডারিং সক্ষম করে এবং অনিয়মিত সোল্ডারিং অবস্থানগুলি দক্ষতার সাথে পরিচালনা করে
  • স্টেপার মোটর ড্রাইভ কন্ট্রোল: স্টেপার মোটর + টাইমিং বেল্ট ট্রান্সমিশন সিস্টেম দীর্ঘ-ঘন্টা অবিচ্ছিন্ন উৎপাদনের জন্য স্থিতিশীল অপারেশন, কম কম্পন এবং অসামান্য পজিশনিং সামঞ্জস্য সরবরাহ করে
  • নির্ভুল তাপমাত্রা ও ভাঙা টিন নিয়ন্ত্রণ: রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ সঠিক ভাঙা টিন নিয়ন্ত্রণ সহ অতিরিক্ত সোল্ডার, ঠান্ডা সোল্ডার জয়েন্ট, ব্রিজিং এবং টিন বিড প্রতিরোধ করে
  • উচ্চ-গ্রেডের লিনিয়ার গাইড রেল: প্রিমিয়াম লিনিয়ার গাইড কাঠামো অতি-মসৃণ, সমতল চলাচল নিশ্চিত করে, মোশন বিচ্যুতি কমায় এবং মেশিনের পরিষেবা জীবন বাড়ায়
  • একাধিক সোল্ডারিং মোড: স্পট সোল্ডারিং (পয়েন্ট সোল্ডারিং) এবং ড্র্যাগ সোল্ডারিং সমর্থন করে, বিভিন্ন ওয়ার্কপিস সোল্ডারিং প্রয়োজনীয়তার সাথে মেলে কাস্টমাইজযোগ্য
  • উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয় মেশিন আর্ম: কাস্টম অ্যালয় ক্যান্টিলিভার কাঠামো মরিচা-প্রতিরোধী, বিকৃতি-প্রতিরোধী, দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশনের অধীনে কাঠামোগত স্থিতিশীলতা বজায় রাখে
  • টিচ প্যান্ডেন্ট প্রোগ্রামিং: ৯৯ গ্রুপ পর্যন্ত স্বাধীন সোল্ডারিং প্রোগ্রাম সংরক্ষণের সাথে সহজ পাথ প্রোগ্রামিংয়ের জন্য ব্যবহারকারী-বান্ধব হ্যান্ডহেল্ড টিচ বক্স
  • অন্তর্নির্মিত ধোঁয়া পরিশোধন ফিল্টার সিস্টেম: সোল্ডারিংয়ের সময় উৎপন্ন ক্ষতিকারক ধোঁয়া কার্যকরভাবে ফিল্টার করে, সোল্ডারিং আয়রনের টিপকে ক্ষয় থেকে রক্ষা করে এবং কর্মশালার পরিবেশ উন্নত করে
প্রযুক্তিগত স্পেসিফিকেশন
মডেলHS-S5331R
X/Y1/Y2/Z ওয়ার্কিং রেঞ্জ৫০০×৩০০×৩০০×১০০ মিমি
R অক্ষের ঘূর্ণন৩৬০°
XYZ সর্বোচ্চ মুভিং স্পিড৩০০ মিমি/সে
ড্রাইভ সিস্টেমস্টেপিং মোটর + টাইমিং বেল্ট
পুনরাবৃত্তি পজিশনিং নির্ভুলতা±০.০২ মিমি
অপারেশন মোডসম্পূর্ণ স্বয়ংক্রিয়
প্রোগ্রামিং পদ্ধতিটিচ প্যান্ডেন্টের মাধ্যমে ম্যানুয়াল প্রোগ্রামিং
কন্ট্রোল সিস্টেমধ্রুবক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা
কন্ট্রোল ইউনিটকন্ট্রোল বোর্ড
মেশিনের ওজন৯০ কেজি
সামগ্রিক মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা)৭১৬×৫৮৫×৮০০ মিমি
পাওয়ার সাপ্লাই২২০V, ৫০–৬০Hz
তাপমাত্রা নিয়ন্ত্রণ পরিসীমা০–৫৫০°C
সোল্ডারিং টিপ পরিষ্কার করার পদ্ধতিএয়ার নিউম্যাটিক ক্লিনিং
বাহ্যিক যোগাযোগ ইন্টারফেসUSB + RS232
সোল্ডারিং পদ্ধতিপয়েন্ট সোল্ডারিং / ড্র্যাগ সোল্ডারিং
ওয়ার্কিং এনভায়রনমেন্ট তাপমাত্রা ও আর্দ্রতা৫–৪০°C, ২০%–৯০% RH (নন-কন্ডেন্সিং)
অ্যাপ্লিকেশন পরিস্থিতি
PCB সার্কিট বোর্ড, FPC ফ্লেক্সিবল বোর্ড, ইলেকট্রনিক কানেক্টর, ওয়্যার হারনেস টার্মিনাল, সেন্সর, ছোট মডিউল, অডিও কম্পোনেন্ট, কনজিউমার ইলেকট্রনিক্স, মেডিকেল ইলেকট্রনিক্স এবং অটোমোটিভ ইলেকট্রনিক অ্যাসেম্বলির স্বয়ংক্রিয় সোল্ডারিং প্রক্রিয়াকরণের জন্য উপযুক্ত।
পণ্যের সুবিধা
  • ডুয়াল-টেবিল অল্টারনেটিং ওয়ার্ক ডিজাইন: দুটি ওয়ার্কস্টেশন পর্যায়ক্রমে কাজ করে, লোডিং/আনলোডিংয়ের অপেক্ষার সময় বাঁচায় এবং উৎপাদন দক্ষতা বাড়ায়
  • অতি-উচ্চ সোল্ডারিং সামঞ্জস্য: ম্যানুয়াল সোল্ডারিং প্রতিস্থাপন করে, মানব অপারেশন দ্বারা সৃষ্ট অস্থির গুণমান দূর করে এবং ত্রুটিপূর্ণ হার কমায়
  • সহজ অপারেশন ও কম শেখার খরচ: স্বজ্ঞাত টিচ প্যান্ডেন্ট প্রোগ্রামিং অপারেটরদের পেশাদার প্রোগ্রামিং জ্ঞান ছাড়াই দ্রুত প্রোগ্রাম সম্পাদনা সম্পন্ন করতে দেয়
  • পরিবেশ-বান্ধব ডিজাইন: সমন্বিত ধোঁয়া পরিশোধন ব্যবস্থা সোল্ডারিং ধোঁয়া অপসারণ করে এবং কারখানার পরিবেশগত মান পূরণ করে
  • দীর্ঘ পরিষেবা জীবন ও কম রক্ষণাবেক্ষণ খরচ: মরিচা-প্রতিরোধী অ্যালয় ফ্রেম এবং নির্ভরযোগ্য ট্রান্সমিশন উপাদান দীর্ঘ-সময় নন-স্টপ শিল্প উৎপাদনের সমর্থন করে
