Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-DS400
Price: 6,005.00 USD
Availability: InStock

পণ্যের বিবরণ

বাড়ি পণ্য

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-DS400
MOQ.:	1 পিসি
দাম:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	50 পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,ISO

পণ্যের নাম:

পিসিবি ধ্বংসকারী

অন্য নাম:

বেয়ার বোর্ড লোডার

পিসিবি পুরুত্ব:

0.6~4.0 মিমি

বায়ুর চাপ:

0.6MPa

পাওয়ার সাপ্লাই:

AC110V/220V, একক ফেজ

ওয়ারেন্টি:

1 বছর

প্যাকেজিং বিবরণ:

কাঠের

যোগানের ক্ষমতা:

50 পিসি/মাস

বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় পিসিবি ডিসট্যাকার এসএমটি

খালি বোর্ড লোডার সরঞ্জাম

গ্যারান্টি সহ পিসিবি হ্যান্ডলিং মেশিন

পণ্যের বর্ণনা

এসএমটি প্রোডাকশন লাইনের জন্য স্বয়ংক্রিয় পিসিবি ডেস্ট্যাকার

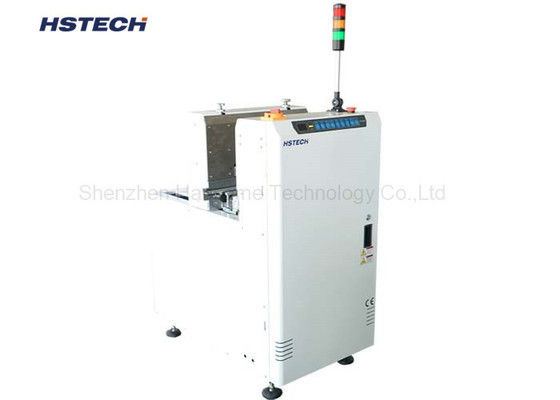

দ্য HSTECH ডেস্ট্যাকার (বেয়ার বোর্ড লোডার) একটি স্বয়ংক্রিয় পিসিবি লোডিং সমাধান যা এসএমটি প্রোডাকশন লাইনে বেয়ার পিসিবিগুলিকে দক্ষতার সাথে আলাদা এবং লোড করার জন্য ডিজাইন করা হয়েছে। পিএলসি প্রোগ্রাম নিয়ন্ত্রণ, একটি স্থিতিশীল অ্যালুমিনিয়াম কাঠামো, ইএসডি-নিরাপদ পরিবহন বেল্ট এবং এসএমইএমএ সামঞ্জস্যের সাথে, মেশিনটি স্বয়ংক্রিয় পিসিবি হ্যান্ডলিংয়ের জন্য একটি ব্যবহারিক সমাধান সরবরাহ করে।

ডেস্ট্যাকারটি উৎপাদন পরিবেশের জন্য ডিজাইন করা হয়েছে যেখানে অবিচ্ছিন্ন পিসিবি লোডিং, দ্রুত পণ্য পরিবর্তন এবং স্থিতিশীল বোর্ড পরিবহন গুরুত্বপূর্ণ। এটি পাস-থ্রু মোড, বিভিন্ন পিসিবি উৎপাদন লাইন কনফিগারেশনে মেশিনটিকে একীভূত করার সময় আরও বেশি নমনীয়তা প্রদান করে।

HSTECH দুটি স্ট্যান্ডার্ড মডেল সরবরাহ করে, HS-DS400 এবং HS-DS530, বিভিন্ন উৎপাদন প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন পিসিবি আকারের পরিসীমা সমর্থন করে।

মূল বৈশিষ্ট্য

পিএলসি প্রোগ্রাম নিয়ন্ত্রণ

ডেস্ট্যাকার মেশিনটির অপারেটিং সিকোয়েন্স এবং পিসিবি লোডিং প্রক্রিয়া পরিচালনা করার জন্য পিএলসি প্রোগ্রাম নিয়ন্ত্রণ ব্যবহার করে। পিএলসি-ভিত্তিক নিয়ন্ত্রণ ব্যবস্থা দৈনিক উৎপাদনের জন্য স্থিতিশীল এবং সুবিধাজনক অপারেশন সরবরাহ করে, যখন মেশিনটিকে একটি স্বয়ংক্রিয় এসএমটি পিসিবি হ্যান্ডলিং সিস্টেমের অংশ হিসাবে কাজ করার অনুমতি দেয়।

হেভি-ডিউটি অ্যালুমিনিয়াম স্ট্রাকচার

মেশিনটি একটি ভারী নীচের নকশার সাথে অ্যালুমিনিয়াম কাঠামো গ্রহণ করে। শক্তিশালী বেস অপারেশনের সময় অবাঞ্ছিত মেশিন শিফটিং প্রতিরোধ করতে সহায়তা করে এবং অবিচ্ছিন্ন পিসিবি হ্যান্ডলিংয়ের জন্য একটি স্থিতিশীল প্ল্যাটফর্ম সরবরাহ করে। এই নকশাটি বিশেষত উৎপাদন পরিবেশের জন্য উপযুক্ত যেখানে নির্ভরযোগ্য বোর্ড স্থানান্তরের জন্য সরঞ্জামের স্থিতিশীলতা গুরুত্বপূর্ণ।

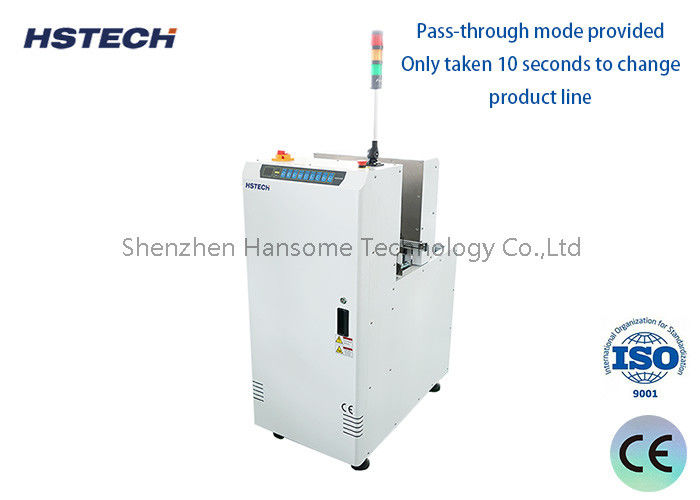

পাস-থ্রু মোড

নমনীয় উৎপাদন লাইন একীকরণের জন্য একটি পাস-থ্রু মোড সরবরাহ করা হয়। উৎপাদন বিন্যাসের উপর নির্ভর করে, ডেস্ট্যাকারটি বিভিন্ন পিসিবি হ্যান্ডলিং প্রয়োজনীয়তা সমর্থন করার জন্য কনফিগার করা যেতে পারে, যা আপস্ট্রিম এবং ডাউনস্ট্রিম এসএমটি সরঞ্জামের সাথে একীভূত করা সহজ করে তোলে।

দ্রুত পণ্য পরিবর্তন

ডেস্ট্যাকার সুবিধাজনক পণ্য পরিবর্তনের জন্য ডিজাইন করা হয়েছে। স্পেসিফিকেশন অনুসারে, পণ্য লাইন পরিবর্তন করতে প্রায় ১০ সেকেন্ড সময় লাগে। এই দ্রুত পরিবর্তন ক্ষমতা একাধিক পিসিবি মডেল এবং ঘন ঘন পণ্য পরিবর্তন পরিচালনা করা উৎপাদন পরিবেশের জন্য বিশেষভাবে উপযোগী।

ব্যবহারকারী-বান্ধব নিয়ন্ত্রণ

মেশিনটিতে সহজ অপারেশনের জন্য সুবিধাজনক নিয়ন্ত্রণ বোতাম রয়েছে। একটি টাচস্ক্রিন নিয়ন্ত্রণ বিকল্পও উপলব্ধ, যারা আরও সুবিধাজনক মেশিন অপারেশন অভিজ্ঞতা চান তাদের জন্য একটি বিকল্প ইন্টারফেস সরবরাহ করে।

অবিচ্ছিন্ন পিসিবি লোডিং

ডেস্ট্যাকার অবিচ্ছিন্ন লোডিং সমর্থন করে, উৎপাদন লাইনে একটি অবিচ্ছিন্ন পিসিবি সরবরাহ বজায় রাখতে সহায়তা করে। এই বৈশিষ্ট্যটি পিসিবি হ্যান্ডলিংয়ের সময় অপ্রয়োজনীয় বাধা কমাতে পারে এবং স্বয়ংক্রিয় এসএমটি উৎপাদন পরিবেশের জন্য উপযুক্ত যেখানে স্থিতিশীল বোর্ড ফিডিং প্রয়োজন।

ইএসডি পরিবহন বেল্ট

মেশিনটি পিসিবি পরিবহনের জন্য একটি ইএসডি পরিবহন বেল্ট দিয়ে সজ্জিত। ইএসডি-ভিত্তিক পরিবহন নকশা ইলেকট্রনিক্স উত্পাদন পরিবেশের জন্য উপযুক্ত যেখানে ইলেক্ট্রোস্ট্যাটিক সুরক্ষা পিসিবি হ্যান্ডলিংয়ের সময় একটি গুরুত্বপূর্ণ বিবেচনা।

বুদ্ধিমান মেশিন ত্রুটি প্রদর্শন

ডেস্ট্যাকার একটি স্ব-প্রোগ্রাম করা মেশিন ত্রুটি প্রদর্শন ব্যবস্থা সরবরাহ করে। বিভিন্ন মেশিন ত্রুটিগুলির জন্য বিভিন্ন ত্রুটি কোড বরাদ্দ করা হয়। প্রতিটি ত্রুটি কোড প্রাসঙ্গিক রক্ষণাবেক্ষণ নির্দেশাবলীর সাথে মিলে যায়, যা মেশিন দরজার পিছনের দিকে স্থাপন করা হয়। এটি অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের দ্রুত মেশিনের ত্রুটির ধরণ সনাক্ত করতে এবং সংশ্লিষ্ট রক্ষণাবেক্ষণ তথ্যের উল্লেখ করতে দেয়।

এসএমইএমএ সামঞ্জস্যপূর্ণ

ডেস্ট্যাকার এসএমইএমএ সামঞ্জস্যপূর্ণ, এটি সামঞ্জস্যপূর্ণ এসএমটি প্রোডাকশন লাইন সরঞ্জামের সাথে একীকরণের জন্য উপযুক্ত করে তোলে। এটি বেয়ার বোর্ড লোডারকে অন্যান্য এসএমটি লাইন সরঞ্জামের সাথে একটি স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সিস্টেমে অন্তর্ভুক্ত করার অনুমতি দেয়।

পিসিবি ডেস্ট্যাকার কীভাবে কাজ করে

দ্য বেয়ার বোর্ড লোডার / পিসিবি ডেস্ট্যাকার পিসিবি উৎপাদন লাইনের শুরুতে অবস্থিত। বেয়ার পিসিবিগুলি মেশিনে লোড করা হয়, এবং ডেস্ট্যাকার বোর্ডগুলিকে পৃথকভাবে ডাউনস্ট্রিম উৎপাদন সরঞ্জামে আলাদা করে এবং স্থানান্তর করে।

মেশিনটি তখন প্রোগ্রাম করা অপারেটিং সিকোয়েন্স অনুসারে লোডিং প্রক্রিয়া চালিয়ে যায়, এসএমটি লাইনে বেয়ার পিসিবিগুলির একটি স্থিতিশীল সরবরাহ সরবরাহ করে। এই ধরণের স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং নির্মাতাদের ম্যানুয়াল বোর্ড হ্যান্ডলিং কমাতে এবং প্রক্রিয়াগুলির মধ্যে পিসিবি ফিডিংয়ের ধারাবাহিকতা উন্নত করতে সহায়তা করতে পারে।

এসএমটি পিসিবি হ্যান্ডলিংয়ের জন্য ডিজাইন করা

HSTECH ডেস্ট্যাকার পিসিবি উৎপাদন লাইনগুলির জন্য উপযুক্ত যেখানে স্বয়ংক্রিয় বেয়ার-বোর্ড লোডিং প্রয়োজন। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

এসএমটি উৎপাদন লাইন
পিসিবি অ্যাসেম্বলি লাইন
পিসিবিএ উত্পাদন
ইলেকট্রনিক্স উত্পাদন
ইএমএস উত্পাদন
ওএম/ওডিএম ইলেকট্রনিক্স উত্পাদন
স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সিস্টেম

এটি পিসিবি কনভেয়র, বাফার, আনলোডার এবং অন্যান্য এসএমটি লাইন সরঞ্জামএর সাথে একটি বিস্তৃত পিসিবি হ্যান্ডলিং সমাধানের অংশ হিসাবে ব্যবহার করা যেতে পারে।

প্রযুক্তিগত স্পেসিফিকেশন

মডেল	দক্ষ পিসিবি আকার	মেশিন মাত্রা	ওজন
HS-DS400	৫০ × ৫০ - ৪০০ × ৪০০ মিমি	৫০৫ × ৮২৫ × ১২০০ মিমি	২০০ কেজি
HS-DS530	৫০ × ৫০ - ৫৩০ × ৫০০ মিমি	৬০০ × ৯২০ × ১২০০ মিমি	২৫০ কেজি

কেন HSTECH পিসিবি ডেস্ট্যাকার বেছে নেবেন?

স্থিতিশীল পিসিবি হ্যান্ডলিং

হেভি-ডিউটি অ্যালুমিনিয়াম কাঠামো এবং ভারী নীচের নকশা পিসিবি লোডিংয়ের সময় স্থিতিশীল সরঞ্জাম অপারেশন সরবরাহ করতে সহায়তা করে।

নমনীয় উত্পাদন

পাস-থ্রু মোড এবং এসএমইএমএ সামঞ্জস্য মেশিনটিকে বিভিন্ন এসএমটি প্রোডাকশন লাইন কনফিগারেশনে একীভূত করার অনুমতি দেয়।

দ্রুত পরিবর্তন

পণ্য লাইন পরিবর্তনের জন্য প্রায় ১০ সেকেন্ড সময় লাগে, যা একাধিক পিসিবি মডেল সহ উৎপাদন পরিবেশের জন্য মেশিনটিকে উপযুক্ত করে তোলে।

অবিচ্ছিন্ন লোডিং

অবিচ্ছিন্ন লোডিং ফাংশন ডাউনস্ট্রিম এসএমটি প্রক্রিয়াগুলির জন্য একটি অবিচ্ছিন্ন পিসিবি সরবরাহ বজায় রাখতে সহায়তা করে।

সহজ রক্ষণাবেক্ষণ

প্রোগ্রাম করা ত্রুটি প্রদর্শন এবং সংশ্লিষ্ট রক্ষণাবেক্ষণ নির্দেশাবলী অপারেটরদের মেশিন সমস্যাগুলি আরও দক্ষতার সাথে সনাক্ত করতে সহায়তা করে।

ইএসডি সুরক্ষা

ইএসডি পরিবহন বেল্ট ইলেকট্রনিক্স উত্পাদন পরিবেশে পিসিবি হ্যান্ডলিং অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

সাধারণ এসএমটি লাইন অ্যাপ্লিকেশন

একটি সাধারণ পিসিবি হ্যান্ডলিং কনফিগারেশন এইভাবে সাজানো যেতে পারে:

বেয়ার পিসিবি লোডিং -> পিসিবি ডেস্ট্যাকার -> কনভেয়র -> সোল্ডার পেস্ট প্রিন্টিং -> পিক অ্যান্ড প্লেস -> রিফ্লো -> এওআই -> পিসিবি আনলোডিং

HSTECH ডেস্ট্যাকার ফ্রন্ট-এন্ড পিসিবি লোডিং সরঞ্জাম হিসাবে কাজ করতে পারে, স্বয়ংক্রিয়ভাবে এসএমটি উৎপাদন প্রক্রিয়ায় বেয়ার পিসিবিগুলি ফিড করে। একটি বিদ্যমান উৎপাদন লাইন আপগ্রেড করা নির্মাতাদের জন্য, ডেস্ট্যাকারটিকে ম্যানুয়াল পিসিবি লোডিং অপারেশন কমাতে একটি অটোমেশন সমাধান হিসাবেও বিবেচনা করা যেতে পারে।

একাধিক পিসিবি উৎপাদনের জন্য পিসিবি ডেস্ট্যাকার

ইএমএস এবং পিসিবিএ নির্মাতাদের জন্য যারা বিভিন্ন পিসিবি মডেল পরিচালনা করে, দ্রুত পণ্য পরিবর্তন উৎপাদন নমনীয়তার একটি গুরুত্বপূর্ণ অংশ হতে পারে। HSTECH ডেস্ট্যাকার একটি দ্রুত পরিবর্তন ধারণার সাথে ডিজাইন করা হয়েছে, পণ্য লাইন পরিবর্তন করতে প্রায় ১০ সেকেন্ড সময় লাগে। এটি উৎপাদন পরিবেশের জন্য উপযুক্ত যেখানে একই লাইনে বিভিন্ন পিসিবি পণ্য প্রক্রিয়া করার প্রয়োজন হয়।

পিএলসি নিয়ন্ত্রণ, সুবিধাজনক অপারেশন এবং পাস-থ্রু কার্যকারিতা সহ মিলিত, মেশিনটি স্বয়ংক্রিয় বেয়ার পিসিবি হ্যান্ডলিংয়ের জন্য একটি ব্যবহারিক সমাধান সরবরাহ করে।
