উচ্চ গতির এসএমটি পিসিবি শাটল কনভেয়র পিএলসি নিয়ন্ত্রণ এসএমইএমএ পিসিবি পরিবহনের জন্য সামঞ্জস্য

হাই স্পিড অটোমেটেড এসএমটি পিসিবি শাটল কনভেয়র পিএলসি নিয়ন্ত্রিত এসএমইএমএ সামঞ্জস্যপূর্ণ সরঞ্জাম সিউমলেস প্রিন্টেড সার্কিট বোর্ড পরিবহনের জন্য

পণ্যের ভূমিকা

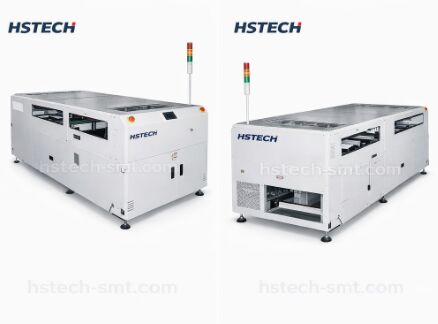

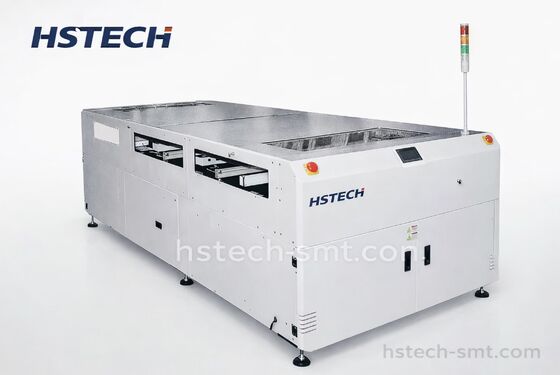

পিসিবি শাটল কনভেয়র একটি পেশাদার স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম যা বিশেষভাবে এসএমটি উত্পাদন লাইনের জন্য ডিজাইন করা হয়েছে, যা স্থিতিশীল, দক্ষ,এবং বিভিন্ন এসএমটি প্রসেসিং স্টেশনগুলির মধ্যে প্রিন্টেড সার্কিট বোর্ডগুলির বিরামবিহীন স্থানান্তরস্মার্ট ইলেকট্রনিক্স উত্পাদন লাইনগুলির জন্য একটি মূল সহায়ক ডিভাইস হিসাবে, এই স্বয়ংক্রিয় পিসিবি শাটল কনভেয়র মূলধারার এসএমটি সরঞ্জামগুলির সাথে পুরোপুরি মেলে,পিসিবি ডকিংয়ের সমস্যা সমাধানস্ট্যান্ডার্ড SMEMA ইন্টারফেস এবং বুদ্ধিমান পিএলসি নিয়ন্ত্রণ সিস্টেম দিয়ে সজ্জিত,পিসিবি শাটল কনভেয়র সম্পূর্ণরূপে স্বয়ংক্রিয় অনপ্যান্ট পিসিবি খাওয়ানো উপলব্ধি, কনভার্টার এবং শাটল স্যুইচিং, কার্যকরভাবে লোডার পেস্ট প্রিন্টার, প্লেসমেন্ট মেশিন, রিফ্লো ওভেন, এওআই ডিটেক্টর এবং অন্যান্য এসএমটি সরঞ্জাম সংযুক্ত করে।এটি বিভিন্ন আকার এবং বেধের বিভিন্ন ধরণের PCB এর সাথে সামঞ্জস্যপূর্ণ, শক্তিশালী বহুমুখিতা সহ, এবং আধুনিক এসএমটি উত্পাদন লাইনগুলির অটোমেশন স্তর এবং উত্পাদন ধারাবাহিকতা উন্নত করার জন্য একটি অপরিহার্য মূল সরঞ্জাম।

মূল বৈশিষ্ট্য

• মডিউল সুরক্ষা সংযুক্ত নকশা- কম্প্যাক্ট কাঠামো বজায় রেখে নিরাপদ অপারেশন নিশ্চিত করে
• পিএলসি নিয়ন্ত্রণ- উন্নত অপারেশন নির্ভরযোগ্যতা জন্য সঠিক স্বয়ংক্রিয় নিয়ন্ত্রণ প্রদান করে
• স্টেপার মোটর & যথার্থ বেল্ট চলন্ত- উচ্চ নির্ভুলতা এবং অবিচ্ছিন্ন PCB হ্যান্ডলিং জন্য মসৃণ আন্দোলন প্রদান
• মসৃণ সমান্তরাল প্রস্থ সমন্বয়- বিভিন্ন PCB আকারের জন্য নমনীয় নিয়ন্ত্রণ প্রদান করে

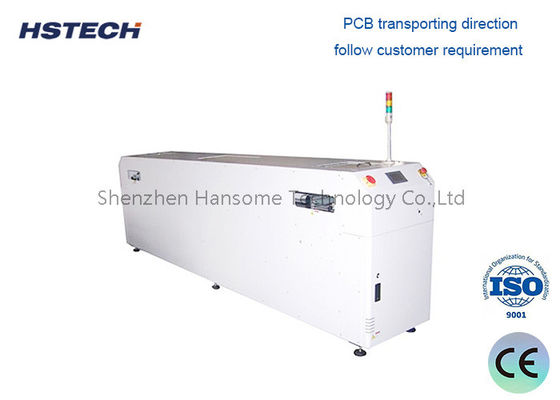

• কাস্টমাইজড পরিবহন দিকনির্দেশনা- গ্রাহকের নির্দিষ্ট চাহিদা উপর ভিত্তি করে নিয়ন্ত্রিত দিক
• টাচ স্ক্রিন কন্ট্রোল প্যানেল- সহজ মনিটরিং এবং সমন্বয় জন্য স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস
• তিন রঙের টাওয়ার লাইট ডিসপ্লে- লাল, হলুদ, এবং সবুজ লাইট সঙ্গে চাক্ষুষ অবস্থা সূচক
• SMEMA সামঞ্জস্য- সারফেস মাউন্ট সরঞ্জাম নির্মাতারা অ্যাসোসিয়েশন মান সঙ্গে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ

টেকনিক্যাল স্পেসিফিকেশন

প্রধান কাজ

এই ইউনিটটি পিসিবি প্রবাহকে বিভিন্ন চ্যানেলে পুনঃনির্দেশ করে, 2-লাইন থেকে 1-লাইন বা 1-লাইন থেকে 2-লাইন কনফিগারেশনগুলির মধ্যে মসৃণ রূপান্তর সক্ষম করে।সিস্টেম অপ্টিমাইজড PCB হ্যান্ডলিং অপারেশন জন্য গতিশীল রুটিং নমনীয়তা প্রদান করে.

প্রযুক্তিগত পরামিতি

• পরিবহন উচ্চতাঃ৯১০±২০ মিমি
• অনুবাদ দূরত্বঃস্ট্যান্ডার্ড 2000mm বা কাস্টমাইজযোগ্য
• অনুবাদের সময়ঃউৎপাদন চাহিদার উপর ভিত্তি করে কাস্টমাইজযোগ্য
• যাত্রীবাহী গাড়ির সংখ্যাঃএকক বা দ্বৈত গাড়ি (বিকল্প)
• অনুবাদ পদ্ধতি:স্টেপার মোটর + ক্যানভেয়ার বেল্ট
• রেল ফিক্সড:স্থিতিশীলতার জন্য ১ম এবং ৪র্থ রেল ফিক্সড
• ট্রান্সফারের দিকঃনমনীয় লাইন কনফিগারেশনের জন্য L-R বা R-L
• পিসিবি ট্রান্সফার মোডঃ2 ইন 1 আউট, 1 ইন 2 আউট, অথবা 2 ইন 2 আউট অপশন
• বায়ু চাপঃ৪-৬ বার
• পিসিবি বেধঃন্যূনতম ০.৪ মিমি
• সিগন্যালঃএসএমইএমএ মেনে চলা

সাধারণ অ্যাপ্লিকেশন

• এসএমটি লাইন ব্যালেন্সিং: দ্রুত পিক-অ্যান্ড-প্লেস মেশিন এবং ধীরতর রিফ্লো ওভেন বা পরিদর্শন স্টেশনগুলির মধ্যে চক্রের সময়ের ব্যবধান দূর করা।
• ডাবল-সাইডেড অ্যাসেম্বলি: প্রথম এবং দ্বিতীয় পাশের স্থানান্তর প্রক্রিয়াগুলির মধ্যে PCBs বুফারিং এবং স্থানান্তর।
• অটোমোবাইল ইলেকট্রনিক্স উত্পাদন: ইসিইউ, সেন্সর এবং পাওয়ার মডিউল উৎপাদনের জন্য বড় ফরম্যাটের পিসিবি স্থিতিশীল স্থানান্তর নিশ্চিত করা।
• ভোক্তা ইলেকট্রনিক্স সমাবেশ: শূন্য ডাউনটাইম সহ স্মার্টফোন, ট্যাবলেট এবং পরিধানযোগ্য ডিভাইস পিসিবিগুলির উচ্চ-ভলিউম উত্পাদন পরিচালনা করা।
• চুক্তি নির্মাতারা (সিইএম): সামঞ্জস্যযোগ্য বাফার ক্ষমতা এবং স্থানান্তর গতির সাথে বিভিন্ন গ্রাহক প্রকল্পের সাথে দ্রুত অভিযোজিত।

কেন আমাদের পিসিবি শাটল কনভেয়র চয়ন করুন?

মৌলিক ট্রান্সফার কনভেয়রগুলির বিপরীতে যা কোন বাফারিং ক্ষমতা ছাড়াই সহজ বেল্ট আন্দোলনের উপর নির্ভর করে,আমাদের শাটল কনভেয়র উচ্চ গতির ট্রান্সফারকে বুদ্ধিমান বুফারিংয়ের সাথে একত্রিত করেঅ্যান্টি-ভিব্রেশন পা দিয়ে শক্তিশালী ইস্পাত ফ্রেম সর্বাধিক গতিতেও স্থিতিশীল অপারেশন নিশ্চিত করে, যখন মডুলার ডিজাইন পরিধানের অংশগুলিতে সরঞ্জাম মুক্ত অ্যাক্সেসের সাথে সহজ রক্ষণাবেক্ষণের অনুমতি দেয়।এইচএমআই ইন্টারফেস বোর্ড গণনার রিয়েল-টাইম ডেটা সরবরাহ করে, ট্রান্সফার সময়, এবং বাফার অবস্থা, যা অপারেটরদের লাইন কর্মক্ষমতা অপ্টিমাইজ করতে এবং ডাউনটাইম সৃষ্টি করার আগে সম্ভাব্য সমস্যাগুলি সনাক্ত করতে সক্ষম করে।

আমরা কাস্টমাইজযোগ্য বাফার ক্যাপাসিটি, বর্ধিত কনভেয়র দৈর্ঘ্য এবং সংবেদনশীল উত্পাদন পরিবেশের জন্য ক্লিনরুম সামঞ্জস্যপূর্ণ সংস্করণও সরবরাহ করি।

আপনার এসএমটি লাইনে বোতল ঘাঁটি দূর করতে প্রস্তুত?

অপ্রতুলতার জন্য উৎপাদন সময় নষ্ট করা বন্ধ করুন। আমাদের পিসিবি শাটল কনভেয়র সব স্টেশনগুলির মধ্যে মসৃণ, অবিচ্ছিন্ন প্রবাহ নিশ্চিত করে, আপনার লাইন এর থ্রুপুট এবং দক্ষতা সর্বাধিক করে তোলে।কাস্টম ইন্টিগ্রেশন প্ল্যানের জন্য আজই আমাদের সাথে যোগাযোগ করুন, লাইভ ডেমো, অথবা প্রতিযোগিতামূলক মূল্য লেনদেন লেনদেনের জন্য আমাদের সাহায্য করুন আপনার উৎপাদন লাইনকে একটি উচ্চ গতির, উচ্চ ফলন পাওয়ার হাউসে পরিণত করতে।
