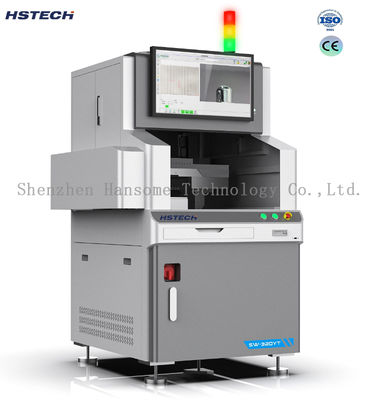

ছোট ব্যাচের ডিআইপি থ্রু-হোল উৎপাদনের জন্য উচ্চ-নির্ভুল স্প্রেয়িং অফ-লাইন সিলেক্টিভ ওয়েভ সোল্ডারিং মেশিন

ছোট ব্যাচের ডিআইপি থ্রু-হোল উৎপাদনের জন্য উচ্চ-নির্ভুল স্প্রেয়িং অফ-লাইন সিলেক্টিভ ওয়েভ সোল্ডারিং মেশিন

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	SW‑320YT/450YT
MOQ.:	1 পিসি
দাম:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	50 পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,ISO

পণ্যের নাম:

নির্বাচনী তরঙ্গ সোল্ডারিং মেশিন

পিসিবি পুরুত্ব:

0.8-3 মিমি

বায়ু সরবরাহের চাপ:

0.5-0.7 MPa

ফ্লাক্স ট্যাঙ্কের ক্ষমতা:

2 এল

প্রিহিটিং পাওয়ার:

ইনফ্রারেড 1 কিলোওয়াট

ওয়ারেন্টি:

1 বছর

প্যাকেজিং বিবরণ:

কাঠের

যোগানের ক্ষমতা:

50 পিসি/মাস

বিশেষভাবে তুলে ধরা:

উচ্চ-নির্ভুল ওয়েভ সোল্ডারিং মেশিন

অফ-লাইন সিলেক্টিভ সোল্ডারিং রোবট

ছোট ব্যাচের ডিআইপি থ্রু-হোল উৎপাদন

পণ্যের বর্ণনা

উচ্চ নির্ভুলতা স্প্রেিং অফলাইন নির্বাচনী ওয়েভ সোল্ডারিং মেশিন ছোট-লগ-ডিআইপি-থ্রু-হোল উত্পাদনের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

HSTECH অফ-লাইন নির্বাচনী তরঙ্গ সোল্ডারিং মেশিনের জন্য ডিজাইন করা হয়মিশ্র-বৈচিত্র্য, ছোট-লট ডিআইপি প্লাগ-ইন লোডিংএই ইন্টিগ্রেটেড সিস্টেমটি একক কম্প্যাক্ট ইউনিটে ফ্লাক্স স্প্রে, ইনফ্রারেড প্রিহিটিং এবং নির্বাচনী তরঙ্গ সোল্ডারিং একত্রিত করে, কাস্টম ফিক্সচার ছাড়াই দ্রুত উত্পাদন শুরু করতে সক্ষম করে।

প্রায় ১ বর্গমিটার মাঠ দখল করে এই যন্ত্রপাতি মূল্যবান কর্মশালার জায়গা সংরক্ষণ করে।প্রবাহ, এবং বিদ্যুৎ। মেশিনটি 98% এরও বেশি লোডিং ফলন সহ প্রায় 100% টিন-হোল টিন অনুপ্রবেশ হার সরবরাহ করে,অটোমোবাইল ইলেকট্রনিক্সের জন্য একটি ব্যয়-কার্যকর পিসিবিএ থ্রু-হোল সোল্ডারিং সমাধান সরবরাহ করে, শিল্প নিয়ন্ত্রণ, এবং চিকিৎসা ইলেকট্রনিক্স শিল্প।

নিয়ন্ত্রিতশিল্প পিসি, মেশিনটি অফলাইন ভিজ্যুয়াল প্রোগ্রামিং সমর্থন করে। অপারেটররা অফিস কম্পিউটারে প্রোগ্রামিং সম্পন্ন করতে পারে এবং উত্পাদনের জন্য সরাসরি মেশিনে ফাইল আমদানি করতে পারে।রিয়েল-টাইম ভিডিও মনিটরিং এবং অটোমেটিক ওয়েভ-ক্রেস্ট উচ্চতা সনাক্তকরণ দৃশ্যমান সোল্ডারিং প্রক্রিয়া এবং সরলীকৃত কমিশনিং নিশ্চিত করেসম্পূর্ণ টাইটানিয়াম লোডার পাত্রটি সুবিধাজনক রক্ষণাবেক্ষণের জন্য দ্রুত-আউটপুট ডিজাইনের সাথে ব্যতিক্রমী গলিত লোডার ক্ষয় প্রতিরোধের প্রস্তাব দেয়।

মূল সুবিধা

নমনীয় উত্পাদন, কোন ফিক্সচার প্রয়োজনঃএকাধিক পণ্যের জন্য দ্রুত পরিবর্তনকে সমর্থন করে। নতুন পণ্যের নমুনা গ্রহণের জন্য কাস্টম টুলিংয়ের ব্যয় ছাড়াই নিরাপদ ক্লিয়ারেন্স সহ পিসিবি সরাসরি সোল্ডার করা যেতে পারে।
অতি-নিম্ন অপারেটিং খরচঃ15 কেজি সোল্ডার পাত্রের ক্ষমতা প্রতি 8 ঘন্টা শিফটে কেবল 0.2 কেজি সোল্ডার আবর্জনা তৈরি করে। সিলড ফ্লাক্স স্প্রেিং সিস্টেম ফ্লাক্স বাষ্পীভবন বর্জ্য নির্মূল করে। মোট শক্তি খরচ 3.ঐতিহ্যগত তরঙ্গ সোল্ডারিংয়ের তুলনায় 5KW উল্লেখযোগ্যভাবে শক্তি খরচ হ্রাস করে.
উচ্চতর সোল্ডারিং গুণমানঃসিঙ্ক্রোনাইজড প্রিহিটিং এবং সোলাইডিং সহ ডুয়াল-সাইড ইনফ্রারেড প্রিহিটিং (উপরে এবং নীচে) তাপ-সংবেদনশীল উপাদানগুলির জন্য তাপীয় শককে হ্রাস করে।স্বয়ংক্রিয় সমন্বয় এবং উচ্চতা পরিমাপ 100% গর্ত অনুপ্রবেশ হার এবং 98% এরও বেশি ফলন সহ স্থিতিশীল লোডার প্রবাহ নিশ্চিত করেN2 সুরক্ষা (99.999% বিশুদ্ধতা) ন্যূনতম অক্সিডেশন সহ উজ্জ্বল লোডার জয়েন্ট সরবরাহ করে।
উচ্চ-নির্ভুলতা স্প্রে এবং সোল্ডারিং সিস্টেমঃমূল জাপান লুমিনা ০.৫ মিমি যথার্থ ফ্লাক্স স্প্রে ডোজ। কাস্টম আকারের সাথে φ3 মিমি-φ20 মিমি থেকে বিনিময়যোগ্য লোডিং ডোজ উপলব্ধ,প্রতিটি জয়েন্টের জন্য নির্দিষ্ট ডোজগুলি মিলে যাওয়া যাতে ফ্লাক্স ডোজ এবং সোল্ডিংয়ের সময়টি সঠিকভাবে নিয়ন্ত্রণ করা যায়.
ইন্টেলিজেন্ট সফটওয়্যার ও ভিজ্যুয়াল মনিটরিং:অফলাইন ইমেজ-ভিত্তিক প্রোগ্রামিং পিসিবি গ্রাফিক্স আমদানি করে সোল্ডারিং পথ আঁকতে সক্ষম করে। ব্যাপক প্রক্রিয়া পর্যবেক্ষণের জন্য রিয়েল-টাইম ভিডিও তরঙ্গ-কোঁচ অবস্থার এবং সোল্ডারিং কর্মক্ষমতা প্রদর্শন করে।
কমপ্যাক্ট ফুটপ্রিন্ট এবং সহজ রক্ষণাবেক্ষণঃপ্রায় 1m2 মেঝে এলাকা দ্রুত মুক্তি solder পাত্র এবং কেন্দ্রীভূত তারের সঙ্গে। তরল-গ্যাস মডিউল শারীরিকভাবে নিরাপত্তা বৃদ্ধি এবং সার্ভিস কাজ সহজ করার জন্য বৈদ্যুতিক ক্যাবিনেট থেকে বিচ্ছিন্ন করা হয়।

টেকনিক্যাল স্পেসিফিকেশন

স্পেসিফিকেশন	SW-320YT	SW-450YT
প্রযোজ্য পিসিবি আকার	50×50 ~ 320×250 মিমি	50×50 ~ 450×400 মিমি
পিসিবি বেধ	0.8-3 মিমি; পিনের দৈর্ঘ্য <3 মিমি	0.8-3 মিমি; পিনের দৈর্ঘ্য <3 মিমি
উপাদান উচ্চতা	উপরের দিক <100 মিমি / নীচের দিক <50 মিমি	উপরের দিক <100 মিমি / নীচের দিক <50 মিমি
সর্বাধিক পিসিবি ওজন (উপাদান সহ)	≤5 কেজি	≤5 কেজি
সোল্ডার পাত্র	সম্পূর্ণ টাইটানিয়াম খাদ, 15 কেজি ক্ষমতা, 1.8 KW শক্তি	সম্পূর্ণ টাইটানিয়াম খাদ, 15 কেজি ক্ষমতা, 1.8 KW শক্তি
প্রিহিটিং পাওয়ার	ইনফ্রারেড 1 KW	ইনফ্রারেড 1 KW
মোট ক্ষমতা	এসি 220 ভোল্ট, 3.5 KW	এসি 220 ভোল্ট, 3.5 KW
নাইট্রোজেনের প্রয়োজন	বিশুদ্ধতা ৯৯.৯৯৯%; চাপ ০.৫ এমপিএ; খরচ ২০-৩০ লিটার/মিনিট	বিশুদ্ধতা ৯৯.৯৯৯%; চাপ ০.৫ এমপিএ; খরচ ২০-৩০ লিটার/মিনিট
ফ্লাক্স ট্যাংক ক্ষমতা	২ লিটার	২ লিটার
বায়ু সরবরাহের চাপ	0.5-0.7 এমপিএ	0.5-0.7 এমপিএ
সোল্ডারিং ডোজেল ইননার ডায়া।	φ3-φ20 মিমি, কাস্টম-সমর্থিত	φ3-φ20 মিমি, কাস্টম-সমর্থিত
নিয়ন্ত্রণ ব্যবস্থা	ইন্ডাস্ট্রিয়াল পিসি + (উইন্ডোজ ওএস)	ইন্ডাস্ট্রিয়াল পিসি + (উইন্ডোজ ওএস)
প্রোগ্রামিং মোড	অনলাইন / অফলাইন ইমেজ ভিজ্যুয়াল প্রোগ্রামিং	অনলাইন / অফলাইন ইমেজ ভিজ্যুয়াল প্রোগ্রামিং
মেশিনের ওজন	১২০ কেজি (১৫ কেজি লোডার সহ)	১৫০ কেজি (১৫ কেজি লোডার সহ)
বাহ্যিক মাত্রা (মনিটর সহ)	750 × 950 × 1350 মিমি	৮৮০ × ১২৮০ × ১৩৫০ মিমি

অ্যাপ্লিকেশন শিল্প

ইন্ডাস্ট্রিয়াল কন্ট্রোল পিসিবিএ, অটোমোবাইল ইলেকট্রনিক্স, সিকিউরিটি সরঞ্জাম, মেডিকেল ইলেকট্রনিক্স, পাওয়ার সাপ্লাই মডিউল, কমিউনিকেশন মডিউল, ছোট ব্যাচের ডিআইপি থ্রু-হোল সমাবেশ এবং নতুন পণ্যের নমুনা সংগ্রহ।
