60000RPM স্টেইনলেস স্টিল বডি পিসিবি ডিপ্যানেলিং রাউটার মেশিন 50x50~410x460mm ওয়ার্কিং সাইজ সহ

60000RPM স্টেইনলেস স্টিল বডি পিসিবি ডিপ্যানেলিং রাউটার মেশিন 50x50~410x460mm ওয়ার্কিং সাইজ সহ

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: AR-7mini
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি
সরবরাহের ক্ষমতা: প্রতি মাসে ৫০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
অফলাইন PCBA ডিপ্যানেলিং রাউটার
অন্য নাম:
স্বয়ংক্রিয় পিসিবিএ বিভাজক মেশিন
ফিক্সচার:
প্রয়োজন
পাওয়ার সাপ্লাই:
AC380V, 50/60HZ
কাজের টেবিলের আকার:
50x50~260x310mm(সর্বোচ্চ)
PCBA লোডিং পদ্ধতি:
ম্যানুয়াল
ধুলো সংগ্রাহক:
স্ট্যান্ডার্ড কনফিগারেশন
মেশিন বডি:
স্টেইনলেস স্টীল
প্যাকেজিং বিবরণ:
কাঠের বাক্স
যোগানের ক্ষমতা:
প্রতি মাসে ৫০টি সেট
বিশেষভাবে তুলে ধরা:

60000RPM পিসিবি ডিপ্যানেলিং রাউটার মেশিন

,

স্টেইনলেস স্টীল বডি PCB বিভাজক মেশিন

,

50x50~410x460mm ওয়ার্কিং সাইজ PCB কাটার মেশিন

পণ্যের বর্ণনা
AR-7 60000RPM পিসি প্রোগ্রামিং পিসিবি ডিপ্যানেলিং সেপারেটর মেশিন
সিঙ্গেল প্ল্যাটফর্ম 60000RPM পিসি প্রোগ্রামিং পিসিবি ডিপ্যানেলিং সেপারেটর মেশিন উন্নত ভিশন টিচিং এবং প্রোগ্রামিং ক্ষমতা সহ নির্ভুল পিসিবি পৃথকীকরণের জন্য ডিজাইন করা হয়েছে।
প্রযুক্তিগত স্পেসিফিকেশন
মডেল AR-7 AR-7 মিনি
পাওয়ার সাপ্লাই AC380V, 50/60Hz, 3KW
কাজের আকার 50x50~410x460mm(সর্বোচ্চ) 50x50~260x310mm(সর্বোচ্চ)
লোডিং মোড ম্যানুয়াল
কাটিং স্পিন্ডল/গতি 5000~60,000 rpm
পিসিবি পুরুত্ব 0.4-4mm
পৃথকীকরণের গতি 1-100mm/s
কাটিং নির্ভুলতা ±0.05mm
ফিক্সিং টাইপ ফিক্সচার
প্রোগ্রামিং ভিশন টিচিং, ইনলাইন প্রোগ্রামিং
মিলিং কিট φ0.8~φ3.0 ডানদিকে ঘূর্ণন, শ্যাঙ্ক টাংস্টেন স্টিল
ধুলো সংগ্রহের পদ্ধতি নিচের দিকে ধুলো সংগ্রহ
ধুলো সংগ্রাহক 3 ফেজ, 380V, 1.2KW
শব্দ <75dB
নিয়ন্ত্রণ ব্যবস্থা ইন্ডাস্ট্রিয়াল পিসি
স্পিন্ডল ব্র্যান্ড জার্মানি ব্র্যান্ড, Sycotec 4025
সার্ভো মোটর A5 সিরিজ

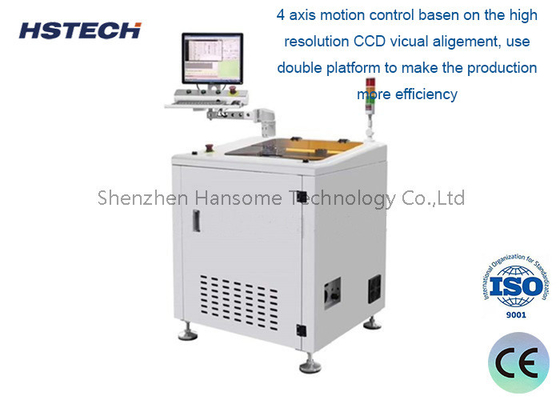

মোশন কন্ট্রোল 4 অক্ষ মোশন কন্ট্রোল বোর্ড
লিড স্ক্রু C5 গ্রাইন্ডিং স্ক্রু লিড
লিনিয়ার গাইড P র‍্যাঙ্ক সাইলেন্স গাইড
ক্যামেরা জার্মানি ব্র্যান্ড ইমেজিং 40W ইন্ডাস্ট্রিয়াল ক্যামেরা
মেশিনের আকার 700*800*930 মিমি 500*650*930মিমি
স্ক্রিন 17 ইঞ্চি
মূল বৈশিষ্ট্য
  • অফলাইন স্বয়ংক্রিয় পৃথকীকরণ ক্ষমতা
  • কম্প্যাক্ট PCBA রাউটার ডিজাইন ছোট PCB এবং স্থান-সীমাবদ্ধ পরিবেশের জন্য আদর্শ
  • নিরাপদ PCB ধারণের জন্য কাস্টমাইজড ফিক্সচার
  • নির্ভুল অ্যালাইনমেন্টের জন্য সমন্বিত পিসি এবং সিসিডি ভিজ্যুয়াল সিস্টেম
  • ক্ষতিপূরণ সহ প্রোগ্রামিং এবং সমন্বিত ধুলো সংগ্রহ
  • সর্বোচ্চ 410-510mm পর্যন্ত PCBA আকার ধারণ করে

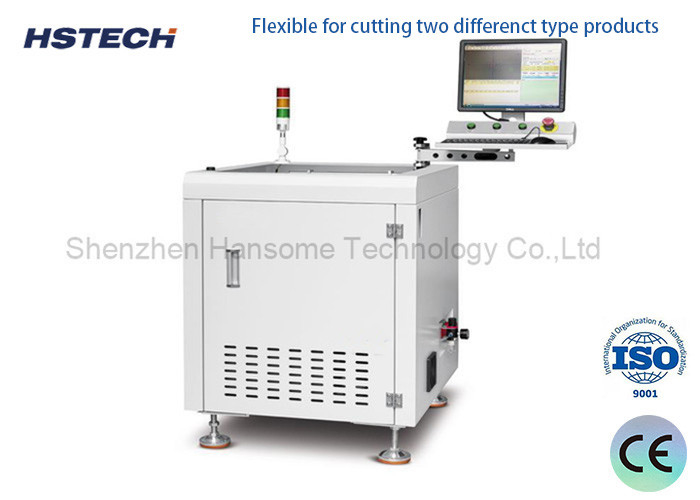

  • দুটি ভিন্ন পণ্যের প্রকার কাটার জন্য নমনীয় অপারেশন
  • ম্যানুয়াল ফিডিং/আনলোডিং এর জন্য ওপেন প্ল্যাটফর্ম ডিজাইন ঐচ্ছিক রোবোটিক আর্ম ইন্টিগ্রেশন সহ
SMT প্রোডাকশন লাইন সরঞ্জাম
ইউনিভার্সাল SMT মেশিন: নির্দিষ্ট PCB অবস্থানে উপাদান মাউন্ট করার জন্য প্রোগ্রাম করা নির্দেশাবলী ব্যবহার করে। SOP 28 পিন বা তার চেয়ে বড় উপাদানগুলি পরিচালনা করতে সক্ষম, যার মধ্যে উচ্চ-গতির মেশিন দ্বারা মাউন্ট করা উপাদানগুলিও রয়েছে। রোল, ডিস্ক এবং টিউবুলার প্যাকেজিং উপাদান সমর্থন করে। উচ্চ-গতির মেশিনের তুলনায় কিছুটা ধীর ইনস্টলেশন গতির সাথে উচ্চ নির্ভুলতা এবং বহুমুখিতা সরবরাহ করে।
রিফ্লো সোল্ডারিং: পেস্ট এবং উপাদানের মধ্যে সোল্ডারিং সম্পন্ন করার জন্য অপ্টিমাইজড তাপমাত্রা বক্ররেখা সহ SMT সোল্ডার পেস্ট বা লাল আঠা ব্যবহার করে।
আনলোডার: ট্রান্সফার ট্র্যাক সিস্টেমের মাধ্যমে সম্পন্ন বোর্ডগুলি ম্যাগাজিনে স্থানান্তর করে।
অপটিক্যাল ইন্সপেকশন ইন্সট্রুমেন্ট: স্বয়ংক্রিয় অপটিক্যাল ইন্সপেকশন (AOI) সিস্টেম ক্যামেরা স্ক্যানিং এবং যোগ্য প্যারামিটার ডেটাবেসের সাথে চিত্র তুলনা করে সাধারণ ওয়েল্ডিং ত্রুটিগুলি সনাক্ত করে। রক্ষণাবেক্ষণ কর্মীদের দ্বারা মেরামতের জন্য ত্রুটিগুলি প্রদর্শন এবং চিহ্নিত করে।
