পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
পিসিবি আনলোডার
Created with Pixso.

পিসিএল এবং টাচ স্ক্রিন কন্ট্রোল সহ 3 রঙিন ডিসপ্লে পিসিবি আনলোডার এবং প্রতিটি হোল্ড 2 এসএমটি উত্পাদন লাইনের জন্য ম্যাগাজিন

পিসিএল এবং টাচ স্ক্রিন কন্ট্রোল সহ 3 রঙিন ডিসপ্লে পিসিবি আনলোডার এবং প্রতিটি হোল্ড 2 এসএমটি উত্পাদন লাইনের জন্য ম্যাগাজিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-N100L
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে ৫০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
এনজি/ওকে আনলোডার
রঙ:
সাদা
নিয়ন্ত্রণ:
পিসিএল এবং টাচ স্ক্রিন
ম্যাগাজিন:
আলাদাভাবে, প্রতিটি হোল্ড 2 ম্যাগাজিন
যোদ্ধা:
1 বছর
প্রদর্শন:
3 রঙ
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ৫০টি সেট
বিশেষভাবে তুলে ধরা:

3 কালার ডিসপ্লে পিসিবি আনলোডার

,

পিসিএল এবং টাচ স্ক্রিন কন্ট্রোল এনজি/ওকে আনলোডার

,

প্রতিটি হোল্ড 2 ম্যাগাজিন এসএমটি প্রোডাকশন লাইন আনলোডার

পণ্যের বর্ণনা
3 রঙিন প্রদর্শন পিসিবি ম্যাগাজিন সংগ্রহ পিএলসি এবং টাচ স্ক্রিন সহ এনজি / ওকে আনলোডার
এনজি / ওকে আনলোডার হ'ল ইলেকট্রনিক্স উত্পাদনের জন্য ডিজাইন করা একটি স্বয়ংক্রিয় যন্ত্রপাতি, বিশেষত সমাবেশের পরে মুদ্রিত সার্কিট বোর্ডগুলি (পিসিবি) পরিদর্শন এবং বাছাই করার জন্য।"এনজি" এবং "ওকে" নির্দেশ করে যে একটি পিসিবি পরীক্ষা পাস করেছে ("ওকে") বা ব্যর্থ হয়েছে ("না গুড").
মূল বৈশিষ্ট্য
  • পিএলসি প্রোগ্রামিং নিয়ন্ত্রণ ব্যবস্থা
  • ব্যবহারকারী-বান্ধব 'সফট টাচ' এলইডি ঝিল্লি নিয়ন্ত্রণ প্যানেল
  • নির্বাচনযোগ্য পিচ সেটিং ক্ষমতা
  • ম্যাগাজিন সমন্বয় জন্য টগল স্তর clamps
  • নিয়ন্ত্রিত চাপের সাথে বায়ুসংক্রান্ত ধাক্কা
  • সংক্ষিপ্ত ম্যাগাজিন পরিবর্তন সময় সঙ্গে উচ্চ স্রাব
  • AOI থেকে NG/OK বোর্ড সংগ্রহ করে এবং স্বয়ংক্রিয়ভাবে সেগুলি সংরক্ষণ করে
  • স্ট্যান্ডার্ড SMEMA যোগাযোগ ইন্টারফেস
টেকনিক্যাল স্পেসিফিকেশন
মডেল HS-N100M HS-N100L
ভোল্টেজ AC100V/220V, 50/60Hz
আকার এম এল
পিসিবি আকার (মিমি) (50x50) ~ ((330x250) (50x50) ~ ((450x330)
ম্যাগাজিন র্যাকের আকার (মিমি) ৩৫৫*৩২০*৫৬০ ৪৬০*৪০০*৫৬০
ম্যাগাজিনের পরিমাণ উপরের কনভেয়র: ১ পিসি; নীচের কনভেয়র: ১ পিসি
বায়ু সরবরাহ 0.4~0.6Mpa, সর্বোচ্চ 20L/মিনিট
পিসিবি লোডিং সময় ৬ সেকেন্ড (কাস্টমাইজযোগ্য)
পরিবহন উচ্চতা ৯০০±২০ মিমি
পরিবহন নির্দেশিকা L-R বা R-L (ঐচ্ছিক)
পিসিবি বেধ মিনিট ০.৬ মিমি
উপরের/নিচের পিচ ১-৪ (১০ মিমি ধাপ)
যোগাযোগ এসএমইএমএ সংকেত
মেশিনের মাত্রা (মিমি) 1550*1550*1250 1850*1780*1250
মোট ওজন প্রায় ২২০ কেজি প্রায় ৩২০ কেজি
অ্যাপ্লিকেশন
  • পিসিবি সমাবেশ লাইনঃইলেকট্রনিক উত্পাদন প্রক্রিয়ায় মান অনুমোদিত বোর্ড থেকে ত্রুটিযুক্ত পিসিবি পৃথক করে
  • গুণমান নিয়ন্ত্রণঃকেবলমাত্র কার্যকরী পিসিবিগুলিকে পরবর্তী উত্পাদন পর্যায়ে এগিয়ে যাওয়ার বিষয়টি নিশ্চিত করে উচ্চমানের মান বজায় রাখে
  • পুনর্নির্মাণ স্টেশনঃত্রুটিযুক্ত পিসিবিগুলিকে অনুপযুক্ত পণ্যগুলির দক্ষ হ্যান্ডলিংয়ের জন্য মেরামতের স্টেশনগুলিতে রুট করে
অপারেশনাল বেনিফিট
  • কার্যকারিতা বৃদ্ধিঃস্বয়ংক্রিয়করণ ম্যানুয়ালি শ্রেণীবদ্ধকরণ হ্রাস করে, উৎপাদন ত্বরান্বিত করে, এবং শ্রম খরচ কমিয়ে দেয়
  • উন্নত মান নিশ্চিতকরণঃনিশ্চিত করে যে শুধুমাত্র সঠিকভাবে কাজ করা পিসিবিগুলি চূড়ান্ত উত্পাদন পর্যায়ে পৌঁছেছে
  • মানুষের ত্রুটি হ্রাসঃস্বয়ংক্রিয়ভাবে বাছাই করা ম্যানুয়াল পরিদর্শন সম্পর্কিত ত্রুটিগুলিকে হ্রাস করে
  • ডেটা ট্র্যাকিং:গুণমান নিয়ন্ত্রণের অন্তর্দৃষ্টি এবং প্রক্রিয়া উন্নতির জন্য লগ পরিদর্শন ফলাফল
  • স্পেস অপ্টিমাইজেশানঃকম্প্যাক্ট ডিজাইন উৎপাদন কেন্দ্রগুলিতে কার্যকরভাবে মেঝে স্থান ব্যবহারের অনুমতি দেয়

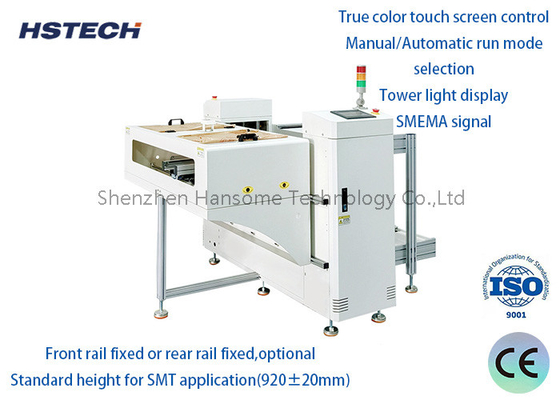

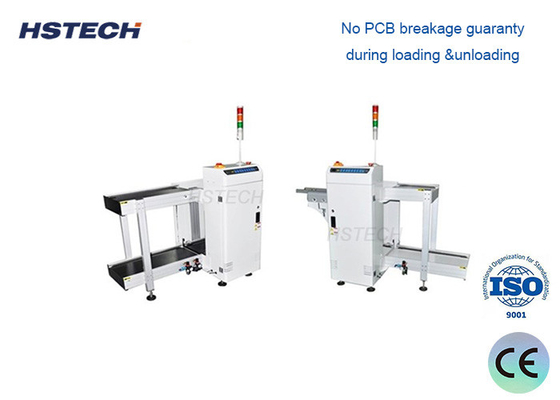

প্রোডাক্টের ছবি
পিসিএল এবং টাচ স্ক্রিন কন্ট্রোল সহ 3 রঙিন ডিসপ্লে পিসিবি আনলোডার এবং প্রতিটি হোল্ড 2 এসএমটি উত্পাদন লাইনের জন্য ম্যাগাজিন 0 পিসিএল এবং টাচ স্ক্রিন কন্ট্রোল সহ 3 রঙিন ডিসপ্লে পিসিবি আনলোডার এবং প্রতিটি হোল্ড 2 এসএমটি উত্পাদন লাইনের জন্য ম্যাগাজিন 1 পিসিএল এবং টাচ স্ক্রিন কন্ট্রোল সহ 3 রঙিন ডিসপ্লে পিসিবি আনলোডার এবং প্রতিটি হোল্ড 2 এসএমটি উত্পাদন লাইনের জন্য ম্যাগাজিন 2
