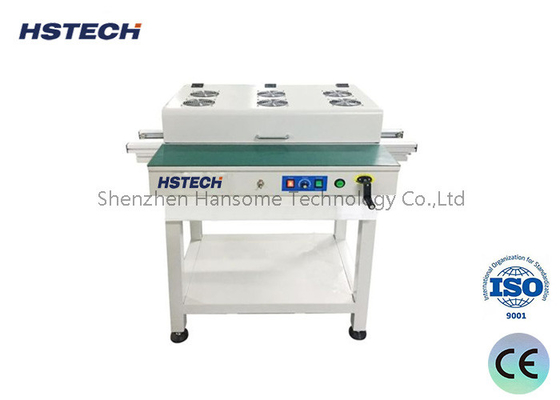

স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমটি লাইন মেশিন পিসিবি সমাবেশ কনভেয়র পিসিবি কনভেয়র

স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমটি লাইন মেশিন পিসিবি সমাবেশ কনভেয়র পিসিবি কনভেয়র

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-C600
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
SMT পরিবাহক
অন্য নাম:
লিঙ্ক পরিবাহক
পরিবহন দৈর্ঘ্য:
600 মিমি
পরিবহন বেল্ট:
ESD ফ্ল্যাট বেল্ট
বেল্টের বেধ:
1.0 MM
ভোল্টেজ:
1P AC 110V/220V 50/60HZ
গ্যারান্টি:
১ বছর
প্যাকিং:
মোড়ানো, কাঠের বাক্স
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমটি লাইন মেশিন পিসিবি সমাবেশ কনভেয়র পিসিবি কনভেয়র



পরিচয় করিয়ে দিন


এসএমটি কনভেয়র এসএমটি এবং এআই উত্পাদন লাইনগুলির মধ্যে সংযোগের জন্য উপযুক্ত। এটি পিসিবি বাফারিং, পরিদর্শন, পরীক্ষা বা বৈদ্যুতিন উপাদানগুলির ম্যানুয়াল সন্নিবেশের জন্যও ব্যবহার করা যেতে পারে।এটি অন্যান্য সরঞ্জাম সঙ্গে সংকেত সংযোগ জন্য ব্যবহার করা যেতে পারে. সংযোগ প্ল্যাটফর্মটি একক ট্র্যাক, ডাবল ট্র্যাক, টেলিস্কোপিক লিফটে বিভক্ত। আজ আমরা ডকিং স্টেশনের কাজের নীতি এবং পণ্য বৈশিষ্ট্যগুলি পরিচয় করিয়ে দেব।



বৈশিষ্ট্য



1স্টেইনলেস স্টীল মেশিনের শরীরের স্থিতিশীল বেধ।

2, সর্বোচ্চ 390mm PCB প্রস্থ, হাত crand প্রস্থ সমন্বয়.

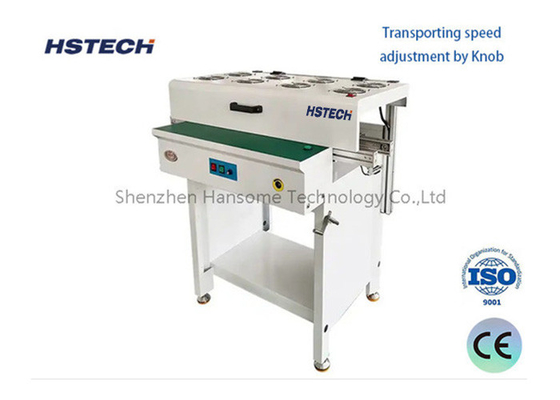

3, নটব দ্বারা পরিবহন গতি সমন্বয়.

4, ESD সবুজ রঙের কাজের টেবিল।

5, অ্যালুমিনিয়াম খাদ পরিবহন রেল।

6, LED বোতাম নিয়ন্ত্রণ, গতি সামঞ্জস্য মোটর.

7, ঐচ্ছিক ফাংশন উপলব্ধ, টাওয়ার আলো, পরিদর্শন, ধুলো আবরণ, ইত্যাদি

8, কাস্টমাইজড প্রয়োজনীয়তা উপলব্ধ।

9, দৈর্ঘ্য উপলব্ধ, 600mm, 1000mm, 1500mm, বা ঐচ্ছিক।

10, ইনলাইন সংযোগের জন্য SMEMA সংকেত।



মৌলিক কাঠামো এবং কাজ নীতিঃ
এসএমটি কনভেয়র কনভেয়র বেল্ট, ব্রকেট, মোটর, সেন্সর এবং অন্যান্য উপাদান নিয়ে গঠিত।
কনভেয়র বেল্ট মোটর ড্রাইভের মাধ্যমে পিসিবিকে অবিচ্ছিন্নভাবে সরিয়ে নিতে পারে।
এই সেন্সরটি PCB এর অবস্থান এবং অবস্থা সনাক্ত করতে ব্যবহৃত হয় যাতে পরিবহন প্রক্রিয়াটির স্বয়ংক্রিয়তা নিশ্চিত করা যায়।
ব্র্যাকেটটি যান্ত্রিক সমর্থন সরবরাহ করে এবং বিভিন্ন আকারের পিসিবিগুলিকে সামঞ্জস্য করার জন্য সামঞ্জস্য করা যায়।



সাধারণ মডেল এবং অ্যাপ্লিকেশনঃ
বিভিন্ন স্পেসিফিকেশনের পিসিবিগুলিকে সামঞ্জস্য করার জন্য এর প্রস্থ 300 মিমি থেকে 600 মিমি পর্যন্ত।
পরিবহন গতি সাধারণত 0.1-1.0 মি / মিনিট এবং চাহিদা অনুযায়ী নিয়ন্ত্রিত হতে পারে।
এটি ব্যাপকভাবে এসএমটি উত্পাদন লাইন সরঞ্জাম যেমন প্লেসমেন্ট মেশিন, রিফ্লো ওভেন এবং পরীক্ষার সরঞ্জামগুলিতে ব্যবহৃত হয়।
এটি অন্যান্য ইলেকট্রনিক সমাবেশ এবং পরীক্ষার প্রক্রিয়াগুলিতেও ব্যবহার করা যেতে পারে যার জন্য স্বয়ংক্রিয় পিসিবি পরিবহন প্রয়োজন।


নির্বাচন এবং সংহতকরণ বিবেচনাঃ
পিসিবি আকার এবং উৎপাদন লাইন বিন্যাস অনুযায়ী উপযুক্ত পরিবাহক প্রস্থ এবং দৈর্ঘ্য নির্বাচন করুন।
সুষ্ঠু ডকিং অর্জনের জন্য আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জামগুলির সাথে ইন্টারফেস সামঞ্জস্যতা নিশ্চিত করা।
কাজের পরিবেশের কারণগুলি বিবেচনা করুন এবং প্রযোজ্য নকশা যেমন ধুলোরোধী এবং অ্যান্টিস্ট্যাটিক নির্বাচন করুন।
একটি নির্ভরযোগ্য নিয়ন্ত্রণ ব্যবস্থা নির্বাচন করুন যা পরিবহন প্রক্রিয়ার স্থিতিশীলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।



স্পেসিফিকেশন



মডেল HS-C600/HS-C600S
পাওয়ার সাপ্লাই AC220V বা AC110V 50/60Hz
পিসিবি আকার ৫০*৫০~৫০০*৩৯০ মিমি
প্রস্থ সামঞ্জস্য হ্যান্ড ক্র্যাঙ্ক
পিসিবি নির্দেশ বাম থেকে ডানে অথবা ডান থেকে বামে
ট্রান্সমিশন উচ্চতা 900 ± 20 মিমি
ট্রান্সমিশন গতি 0.5-20 মিটার প্রতি মিনিটে নিয়মিত
ট্র্যাকের স্থির দিক সামনের দিকে ফিক্সড ((বা বিকল্পের জন্য পিছনের দিকে ফিক্সড)
মেশিনের দৈর্ঘ্য 0.5M/0.6M/0.8M/1M/1.5M
বিকল্প আলো, ভ্যান, ম্যাগনিফিকেশন, কভার, পরিদর্শন
যোগাযোগের সংকেত এসএমইএমএ



1. প্রধানত এসএমটি উৎপাদন লাইন সরঞ্জাম এবং সরঞ্জাম লিঙ্ক মধ্যে ব্যবহার করা হয়, স্থানান্তর, স্টপ বোর্ড ফাংশন।
2. প্রয়োজনীয়তা অনুযায়ী সনাক্তকরণ, ফাংশন স্যুইচিং, এনজি, ডেটা মেমরি এবং অন্যান্য ফাংশন বৃদ্ধি।
3সরঞ্জামগুলির স্থিতিশীলতা নিশ্চিত করার জন্য উচ্চ-শক্তি সরঞ্জাম দেহ।
4. মসৃণ স্টেইনলেস স্টীল স্ক্রু রেলের প্রস্থ সামঞ্জস্য করতে পারে.
5- বিশেষ অ্যালুমিনিয়াম স্লট ব্যবহার করুন PCB জ্যামিং প্রতিরোধ করার জন্য ট্রান্সফার ট্র্যাক করতে।
6নিয়ন্ত্রণ ব্যবস্থাটি স্ট্যান্ডার্ড SMEMA সিগন্যাল ইন্টারফেসের মাধ্যমে পিএলসি দ্বারা নিয়ন্ত্রিত হয়।
8. কাজের টেবিল প্লেট, আলো, স্ট্যাটিক ধুলো কভার, শীতল ফ্যান প্রয়োজন হিসাবে যোগ করা যেতে পারে।
9গ্রাহকের সাইটের আকার পরিকল্পনা বা পণ্য উত্পাদন প্রয়োজনীয়তা অনুযায়ী বিভিন্ন ফর্ম কাস্টমাইজ করা যেতে পারে, যাতে গ্রাহককে সবচেয়ে যুক্তিসঙ্গত কাঠামো বেছে নিতে সহায়তা করে।





PCB Handling Equipment Stable Stainless Steel Manual Hand Crank Width Adjustable Conveyor 0

PCB Handling Equipment Stable Stainless Steel Manual Hand Crank Width Adjustable Conveyor 1



PCB Handling Equipment Stable Stainless Steel Manual Hand Crank Width Adjustable Conveyor 2

প্যাকিং ও ডেলিভারি
পয়েন্ট
এসএমটি কনভেয়র
প্যাকেজ
1 সেট একটি কাঠের কার্টনে নিরাপত্তা শর্ত হিসাবে
বাহ্যিক মাত্রা
দৈর্ঘ্য ০.৫/০.৬/০.৮/১.৫ মি
ওজন
প্রায় ৪৫-৬০ কেজি
বিতরণ
প্রায় ২০ কার্যদিবস
অর্থ প্রদান
ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বন্দর
শেঞ্জেন
চালান
A. কুরিয়ার দ্বারাঃ 4-7 বিশেষ অফার দ্বারা কার্যদিবস
B.এয়ারলাইনেঃ নির্ধারিত বিমানবন্দরে 7 কার্যদিবস
C.সমুদ্রপথেঃ নির্ধারিত বন্দরে 20-25 কার্যদিবস

স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমটি লাইন মেশিন পিসিবি সমাবেশ কনভেয়র পিসিবি কনভেয়র 3স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমটি লাইন মেশিন পিসিবি সমাবেশ কনভেয়র পিসিবি কনভেয়র 4স্বয়ংক্রিয় পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমটি লাইন মেশিন পিসিবি সমাবেশ কনভেয়র পিসিবি কনভেয়র 5
