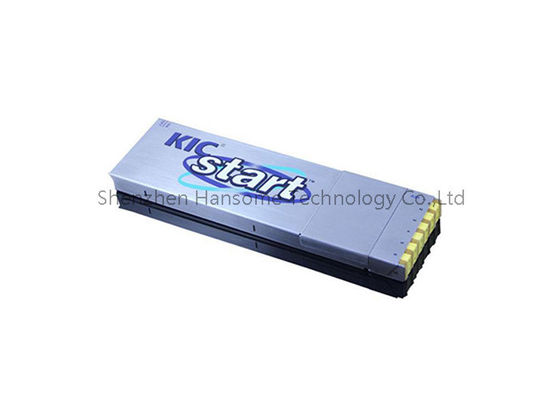

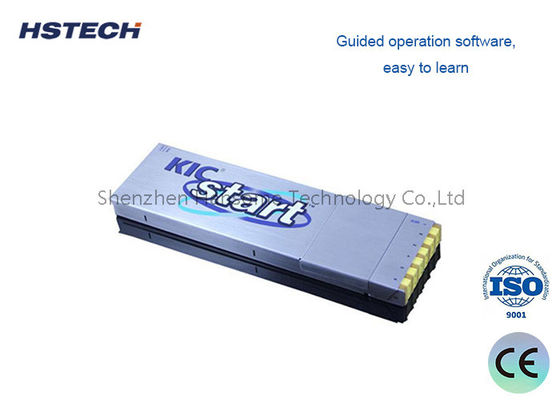

আরএফ ট্রান্সিভার ০.১ সি রেজোলিউশন এবং হাই টেম্প অ্যাডেসিভ টেপ সহ টিসিকে সিরিজের এসএমটি থার্মাল প্রোফাইলার

TCK সিরিজ থার্মাল প্রোফাইলার হল একটি পেশাদার উচ্চ-নির্ভুল তাপমাত্রা প্রোফাইলিং ডিভাইস যা বিশেষভাবে SMT রিফ্লো ওভেন এবং শিল্প তাপীয় প্রক্রিয়া পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। ইলেকট্রনিক উৎপাদনের জন্য একটি মূল তাপীয় প্রোফাইলিং সরঞ্জাম হিসাবে, এই তাপীয় প্রোফাইল টেস্টার মাল্টি-চ্যানেল সিঙ্ক্রোনাস তাপমাত্রা সংগ্রহ সমর্থন করে, প্রতি চ্যানেলে ৮০০০০ ডেটা পয়েন্ট এবং অতি-উচ্চ ০.১°C তাপমাত্রা রেজোলিউশন সহ, উৎপাদন ব্যাচগুলির সম্পূর্ণ গরম এবং ঠান্ডা করার তাপমাত্রা বক্ররেখার সম্পূর্ণ এবং সঠিক রেকর্ডিং নিশ্চিত করে।

বিল্ট-ইন RF ট্রান্সসিভার মডিউল দিয়ে সজ্জিত, রিফ্লো ওভেন থার্মাল প্রোফাইলার স্থিতিশীল ওয়্যারলেস ডেটা ট্রান্সমিশন উপলব্ধি করে, রিয়েল-টাইম ডেটা ভিউইং এবং অফলাইন ডেটা স্টোরেজ সমর্থন করে। পেশাদার উচ্চ-তাপমাত্রা আঠালো টেপের সাথে মিলে, এটি PCB বোর্ড এবং ওয়ার্কপিসগুলিতে থার্মোকাপলগুলিকে দৃঢ়ভাবে ঠিক করতে পারে, উচ্চ-তাপমাত্রার শিল্প পরিবেশে পড়ে যাওয়া বা ব্যর্থ হওয়া ছাড়াই মানিয়ে নিতে পারে। বিভিন্ন তাপীয় প্রক্রিয়াকরণ সরঞ্জামের দৈনিক তাপমাত্রা সনাক্তকরণ, প্রক্রিয়া ক্যালিব্রেশন এবং গুণমান অপ্টিমাইজেশানের জন্য ব্যাপকভাবে প্রযোজ্য, এটি স্ট্যান্ডার্ড SMT উৎপাদন লাইনের জন্য একটি অপরিহার্য নির্ভুল পরীক্ষার সরঞ্জাম।

1. থার্মাল প্রোফাইলার
2. ইনসুলেশন বক্স
3. তাপমাত্রা পরীক্ষা লাইন
4. ডেটা ডাউনলোড লাইন
5. চার্জার
6. হাই-টেম্প আঠালো টেপ
7. সফটওয়্যার সিডি
8. "+" স্ক্রু ড্রাইভার
9. চিমটা
10. ইনসুলেটেড গ্লাভস
11. সোল্ডার তার
12. কাঁচি
13. যন্ত্রপাতি বক্স
14. ব্যবহারকারী ম্যানুয়াল
15. গ্রহণযোগ্যতার শংসাপত্র
16. RF ট্রান্সসিভার (গঠন নির্বাচন করুন)
17. ওয়েভ টেস্ট সিস্টেম (গঠন নির্বাচন করুন)

1. থার্মোকাপল: কে-টাইপ থার্মোকাপল
2. স্যাম্পলিং ব্যবধান: ০.০৫ সেকেন্ড --- ৬০০ সেকেন্ড সফটওয়্যার দ্বারা সেট করা
3. রেকর্ড ডেটা: ৮০০০০ পয়েন্ট/চ্যানেল, ২০ সেট প্রোফাইল রেকর্ড করতে পারে
4. রেজোলিউশন: ০.১°C
5. তাপমাত্রা পরিমাপের পরিসীমা: ০—১০০০°C
6. তাপমাত্রা পরিমাপের নির্ভুলতা: ±১.০°C
7. মোট শক্তি: ≤১২০mW
8. অপারেটিং ভোল্টেজ: ৩.৬VDC, রিচার্জেবল ব্যাটারি
9. মাত্রা: ১৯৫(দৈর্ঘ্য)×৮২(প্রস্থ)×২১(উচ্চতা)মিমি ১৯৫(দৈর্ঘ্য)×১০৩(প্রস্থ)×২১(উচ্চতা)মিমি
10. ইনসুলেশন বক্স: ২৪৫(দৈর্ঘ্য)×১০০(প্রস্থ)×৩০(উচ্চতা)মিমি
11. শুরুর মোড: ম্যানুয়াল, নির্দিষ্ট সময় বা নির্দিষ্ট তাপমাত্রা
12. রেকর্ড মোড: মনিটর/রেকর্ড
13. সংযোগ মোড: USB/RF
14. সফটওয়্যার সংস্করণ: প্রোফাইলার ম্যানেজার ২.০

• PWI
• সর্বোচ্চ তাপমাত্রা, অতিরিক্ত তাপমাত্রার সময়
• তাপমাত্রার মধ্যে সময় (রিফ্লো)
• তাপমাত্রার মধ্যে ঢাল (রিফ্লো)
• সময়ের মধ্যে ঢাল (ওয়েভ)

• SMT রিফ্লো প্রক্রিয়া যাচাইকরণ:নতুন পণ্য পরিচিতি (NPI) এর জন্য সর্বোত্তম সোক, পিক এবং TAL (লিকুইডাসের উপরে সময়) প্যারামিটার স্থাপন এবং যাচাই করুন।
• ওয়েভ এবং সিলেক্টিভ সোল্ডারিং:ঠান্ডা জয়েন্ট বা PCB ডিল্যামিনেশন প্রতিরোধ করার জন্য প্রিহিট গ্রেডিয়েন্ট এবং সোল্ডার পট তাপমাত্রা পর্যবেক্ষণ করুন।
• কিউরিং এবং বন্ডিং প্রক্রিয়া:আন্ডারফিল, কনফর্মাল কোটিং এবং আঠালো বন্ডিং অ্যাপ্লিকেশনগুলির জন্য UV/থার্মাল কিউর ওভেন প্রোফাইল করুন।
• অটোমোটিভ এবং এরোস্পেস ইলেকট্রনিক্স:IATF 16949, AS9100 এবং অন্যান্য গুণমান ব্যবস্থাপনা সিস্টেম দ্বারা প্রয়োজনীয় অডিটযোগ্য তাপীয় রেকর্ড তৈরি করুন।
• চুক্তিভিত্তিক উৎপাদন (EMS):প্রথম-পাস ফলন ধারাবাহিকতা নিশ্চিত করার জন্য গ্রাহকের কাজের মধ্যে দ্রুত পরিবর্তন যাচাইকরণ।
• ব্যর্থতা বিশ্লেষণ এবং গবেষণা ও উন্নয়ন:তাপীয় ডেটাকে ত্রুটি মানচিত্রের সাথে সম্পর্কযুক্ত করে টুম্বস্টোনিং, ভয়েড বা ওয়েটিং সমস্যা নির্ণয় করুন।

1. প্রকৃত বিশ্বব্যাপী সামঞ্জস্য:ইউনিভার্সাল ভোল্টেজ চার্জিং, মেট্রিক/ইম্পেরিয়াল টগল এবং বহু-ভাষার সফটওয়্যার আঞ্চলিক বাধা দূর করে—পুনরায় কনফিগারেশন ছাড়াই যেকোনো জায়গায় স্থাপন করুন।
2. কম মালিকানা খরচ:প্রতিস্থাপনযোগ্য হিট শিল্ড এবং ফিল্ড-সার্ভিসযোগ্য থার্মোকাপল সংযোগকারীগুলি সিল করা-ইউনিট প্রতিযোগীদের তুলনায় দীর্ঘমেয়াদী ব্যয় হ্রাস করে।
3. আপনার ভাষায় কথা বলা সফটওয়্যার:স্বজ্ঞাত UI এর জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন; বিল্ট-ইন PWI অনুমান দূর করে যাতে অপারেটররা—শুধু প্রকৌশলী নয়—আত্মবিশ্বাসের সাথে প্রোফাইল যাচাই করতে পারে।
4. সরবরাহ শৃঙ্খলের স্থিতিস্থাপকতা:প্রমিত উপাদান এবং বিশ্বব্যাপী ক্যালিব্রেশন অংশীদারিত্ব দ্রুত টার্নঅ্যারাউন্ড নিশ্চিত করে, কারখানার মেরামতের জন্য দীর্ঘ অপেক্ষার সময় এড়িয়ে যায়।
5. স্কেলেবল পণ্য পরিবার:বেসিক লাইনের জন্য TCK-3 দিয়ে শুরু করুন এবং জটিল অটোমোটিভ বোর্ডের জন্য TCK-12 এ আপগ্রেড করুন—সব একই সফটওয়্যার প্ল্যাটফর্ম এবং আনুষাঙ্গিক ব্যবহার করে।

অনুমান করা বন্ধ করুন এবং প্রোফাইলিং শুরু করুন।একটি বিনামূল্যে ডেমো ইউনিট মূল্যায়নের জন্য অনুরোধ করুনঅথবা আমাদের নমুনা তাপীয় প্রোফাইল রিপোর্ট ডাউনলোড করুন TCK সিরিজকে কার্যকরভাবে দেখতে। আমাদের অ্যাপ্লিকেশন প্রকৌশলীরা আপনার নির্দিষ্ট ওভেন এবং বোর্ডের জটিলতার জন্য সঠিক চ্যানেল কনফিগারেশন এবং হিট শিল্ড নির্বাচন করতে সাহায্য করার জন্য প্রস্তুত।
