ইলেকট্রনিক অ্যাসেম্বলি পিসিবি রিফ্লো প্রোফাইল পরীক্ষার জন্য টাচ স্ক্রিন ইউএসবি আরএফ টিসিকে সিরিজ থার্মাল প্রোফাইলার

টাচ স্ক্রিন ইউএসবি আরএফ টিসিকে সিরিজ থার্মাল প্রোফাইলার রিফ্লো সোল্ডারিং ওভেন তাপমাত্রা প্রোফাইল টেস্টিং পিসিবি ইলেকট্রনিক সমাবেশ উত্পাদন

পণ্যের ভূমিকা

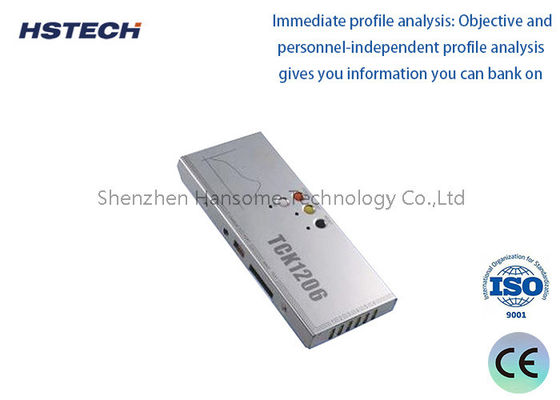

টিকেকে সিরিজ থার্মাল প্রোফাইলারটি এসএমটি এবং বৈদ্যুতিন সমাবেশ উত্পাদনের জন্য নির্মিত পেশাদার তাপমাত্রা প্রোফাইলিং সরঞ্জাম।টাচ স্ক্রিন অপারেশন দিয়ে সজ্জিত এটি উভয় ইউএসবি এবং আরএফ বেতার তথ্য সংক্রমণ সমর্থন করে. এই তাপ প্রোফাইলার সঠিকভাবে রিয়েল-টাইম তাপমাত্রা বক্ররেখা রেকর্ড যখন পণ্য রিফ্লো চুলা মাধ্যমে পাস. এটি রিফ্লো লোডিং প্রক্রিয়া জন্য সম্পূর্ণ তাপ প্রোফাইল তথ্য ক্যাপচার.অপারেটররা সরাসরি টাচ স্ক্রিনে তাপমাত্রা পরামিতিগুলি পরীক্ষা করতে পারে বা আরও বিশ্লেষণের জন্য পরীক্ষার ডেটা এক্সপোর্ট করতে পারেএটি ইঞ্জিনিয়ারদের রিফ্লো ওভেন পারফরম্যান্স যাচাই করতে, সোল্ডারিং প্রোফাইলটি অনুকূল করতে এবং পিসিবি সমাবেশ উত্পাদনের সময় ত্রুটিযুক্ত সোল্ডার জয়েন্টগুলি এড়াতে সহায়তা করে।

স্ট্যান্ডার্ড রচনা

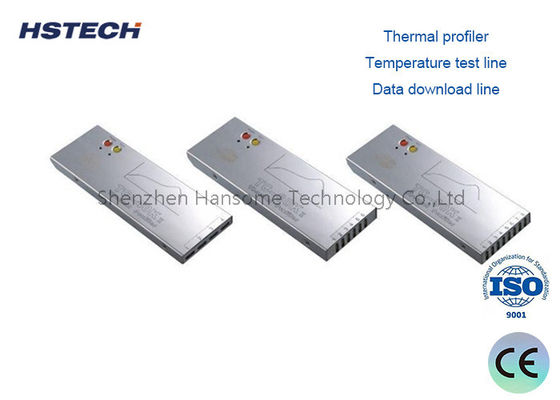

1. থার্মাল প্রোফাইলার
2. আইসোলেশন বক্স
3. তাপমাত্রা পরীক্ষার লাইন
4. ডাটা ডাউনলোড লাইন
5. চার্জার
6. হাই-টেম্প অ্যাডেসিভ টেপ
7. সফটওয়্যার সিডি
8. ০+০ স্ক্রু ড্রাইভার
9. পিন্টিজ
10. আইসোলেটেড গ্লাভস
11. সোল্ডার ওয়্যার
12. কাঁচা
13. ইনস্ট্রুমেন্ট বক্স
14. ব্যবহারকারীর নির্দেশিকা
15. গ্রহণের শংসাপত্র
16. আরএফ ট্রান্সিভার (সংমিশ্রণ নির্বাচন করুন)
17. ওয়েভ টেস্ট সিস্টেম (সংমিশ্রণ নির্বাচন করুন)

প্রধান প্রযুক্তিগত বৈশিষ্ট্য

1. থার্মোকপলঃ কে-টাইপ থার্মোকপল
2. নমুনা গ্রহণের সময়কালঃ0.০৫ সেকেন্ড- -৬০০ সেকেন্ড সফটওয়্যার দিয়ে সেট
3. রেকর্ড ডেটাঃ80000 পয়েন্ট/চ্যানেল, 20 সেট প্রোফাইল রেকর্ড করতে পারে
4. রেজোলিউশনঃ 0.1°C
5. তাপমাত্রা পরিমাপ পরিসীমাঃ 0 ̊1000°C
6. তাপমাত্রা পরিমাপের নির্ভুলতাঃ ±1.0°C
7. মোট শক্তিঃ ≤120mW
8. অপারেটিং ভোল্টেজঃ3.6VDC, রিচার্জযোগ্য ব্যাটারি
9. মাত্রাঃ ১৯৫ ((L) × ৮২ ((W) × ২১ ((H) মিমি ১৯৫ ((L) × ১০৩ ((W) × ২১ ((H) মিমি
10. আইসোলেশন বক্সঃ২৪৫ ((L) × ১০০ ((W) × ৩০ ((H) মিমি
11. স্টার্ট মোডঃ ম্যানুয়াল, নির্দিষ্ট সময় বা নির্দিষ্ট তাপমাত্রা
12. রেকর্ডিং মোডঃ মনিটর/রেকর্ড
13. সংযোগ মোডঃ ইউএসবি/আরএফ
14. সফটওয়্যার সংস্করণঃ প্রোফাইলার ম্যানেজার ২।0

প্রোডাক্ট লাইব্রেরি ম্যানেজার

মেশিন লাইব্রেরি ম্যানেজার

সোল্ডার লাইব্রেরি ম্যানেজার

রেসিপি লাইব্রেরি ম্যানেজার

তথ্য বিশ্লেষণ

পিডব্লিউআই

সর্বাধিক তাপমাত্রা, তাপমাত্রা অতিক্রম করার সময়

টেমপ্লেটঃ[[রিফ্লো]]

টেম্প ((রিফ্লো) এর মধ্যে ঢাল

টাইমস (Wave) এর মধ্যে ঢাল

বহুমুখী অ্যাপ্লিকেশন দৃশ্যকল্প

টিকেকে সিরিজের তাপীয় প্রোফাইলার অত্যন্ত অভিযোজিত, উত্পাদন শিল্পের বিস্তৃত বর্ণালী জুড়ে সমালোচনামূলক ভূমিকা পালন করেঃ

• এসএমটি/ডিআইপি ইলেকট্রনিক্স সমাবেশ: কোল্ড সোল্ডার জয়েন্ট বা উপাদান তাপ শক মত ত্রুটি প্রতিরোধ করার জন্য রিফ্লো চুলা এবং তরঙ্গ লোডিং তাপমাত্রা বক্ররেখা অপ্টিমাইজ করার জন্য অপরিহার্য।
• অটোমোটিভ ও অ্যাপ্লায়েন্স লেপ: পাউডার লেপ, অ্যান্টি-স্টিক পেইন্ট এবং অটোমোটিভ পেইন্ট হার্নিং প্রসেসগুলির জন্য নির্ভুল তাপমাত্রা ট্র্যাকিং।
• সৌর ও কাচ উৎপাদন: সোলার প্যানেল ল্যামিনেট, গ্লাস টেম্পারিং এবং অ্যানিলিং প্রক্রিয়ার জন্য তাপীয় প্রোফাইল পর্যবেক্ষণ।
• শিল্প শক্তীকরণ ও তাপ চিকিত্সা: ইপোক্সি রজন শক্ত করার জন্য সঠিক প্রোফাইলিং, ইউভি পেইন্ট বেকিং, এনামেল সিন্টারিং, এবং অ্যালুমিনিয়াম খাদ তাপ চিকিত্সা।

কেন আমাদের টিকেকে সিরিজ থার্মাল প্রোফাইলার বেছে নিন?

আমরা বুঝতে পারি যে তাপীয় প্রোফাইলিং প্রক্রিয়া মান নিয়ন্ত্রণের মেরুদণ্ড। TCK সিরিজটি শিল্প-গ্রেড স্থায়িত্বের সাথে কাটিয়া প্রান্ত সফ্টওয়্যার বিশ্লেষণের সাথে একত্রিত করে।বেসিক ডেটা লগারগুলির বিপরীতে, আমাদের প্রোফাইলার সক্রিয়ভাবে PWI মেট্রিক্স এবং সিমুলেটেড বক্ররেখা সমন্বয় মাধ্যমে কর্মক্ষম অন্তর্দৃষ্টি প্রদান করে আপনার প্রক্রিয়া অপ্টিমাইজ করতে সাহায্য করে।দীর্ঘস্থায়ী রিচার্জযোগ্য ব্যাটারি, এবং ব্যাপক আনুষাঙ্গিক কিট (উচ্চ তাপমাত্রা টেপ সহ, পিনচেজ, এবং বিচ্ছিন্ন গ্লাভস সহ),TCK সিরিজ আপনার অপারেশনাল দক্ষতা সর্বাধিকীকরণ এবং প্রক্রিয়া পরিবর্তনশীলতা কমাতে ইঞ্জিনিয়ারিং করা হয়.

আপনার তাপ প্রক্রিয়া নিখুঁত করার জন্য প্রস্তুত?

তাপমাত্রা পরিবর্তনের কারণে আপনার পণ্যের গুণমান বা ফলন ক্ষতিগ্রস্ত হতে দেবেন না। TCK সিরিজের তাপ প্রোফাইলারের নির্ভুলতা এবং বুদ্ধিমত্তায় আপগ্রেড করুন। কাস্টমাইজড উদ্ধৃতির জন্য আজই আমাদের সাথে যোগাযোগ করুন,সফটওয়্যার প্রদর্শনী, অথবা আপনার নির্দিষ্ট প্রোফাইলিং প্রয়োজনীয়তা নিয়ে আলোচনা করার জন্য। আমাদের ইঞ্জিনিয়ারিং টিমকে আপনার উৎপাদন লাইনের জন্য নিখুঁত তাপীয় বক্ররেখা অর্জনে সহায়তা করুন।
